5-第五章LPC2-530低压电动机综合保护测控装置技术说明书V1.4

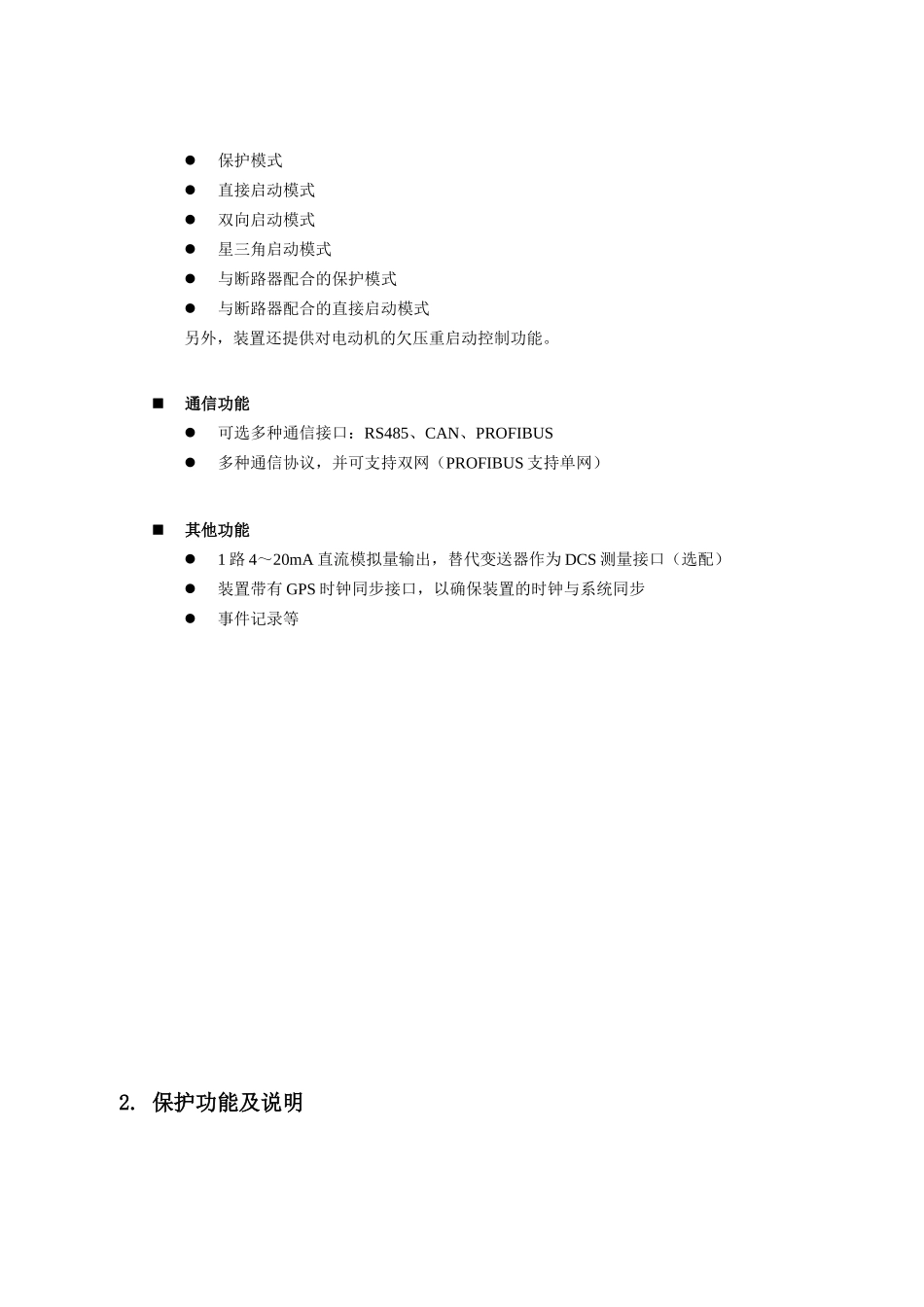

第五章 LPC2—530 低压电动机综合保护测控装置1。产品用途及特点LPC2-530 低压电动机综合保护测控装置主要为低压电动机（380V）提供各类启动和停车控制功能、保护和测控功能.装置的结构、特点、技术数据、尺寸等请参见“第一章 概述"。保护功能装置具有如下标配保护功能：过热保护过载保护（定时限、反时限曲线可选）断相（不平衡）保护接地保护堵转过流保护启动时间过长保护欠载保护外部故障连锁保护可增配以下保护功能：漏电保护温度保护欠功率保护欠电压保护过电压保护相序保护测量功能9 路遥信开入采集4 路继电器输出控制遥测量:三相电流、电流不平衡率、三相电压、P、Q、电能累计、功率因数、频率、漏电流、热敏电阻、三相电流和电压的角度等控制功能以下六种控制模式任选一种：保护模式直接启动模式双向启动模式星三角启动模式与断路器配合的保护模式与断路器配合的直接启动模式另外，装置还提供对电动机的欠压重启动控制功能。通信功能可选多种通信接口：RS485、CAN、PROFIBUS多种通信协议，并可支持双网（PROFIBUS 支持单网）其他功能1 路 4～20mA 直流模拟量输出，替代变送器作为 DCS 测量接口（选配）装置带有 GPS 时钟同步接口，以确保装置的时钟与系统同步事件记录等 2. 保护功能及说明2。1 过热保护装置可以在各种运行工况下,建立电动机的发热模型，对电动机提供准确的过热保护，考虑到正、负序电流的热效应不同，在发热模型中采纳热等效电流 Ieq，其表达式为:式中，K1=0.5电动机在启动态=1电动机在运行态K2=3～10本装置取 6K1随启动过程变化, K2用于表示负序电流在发热模型中的热效应,由于负序电流在转子中的热效应比正序电流高很多,比例上等于在两倍系统频率下转子沟通阻抗对直流阻抗之比。根据理论和经验,本装置取 K2=6。电动机的积累过热量 θΣ为：式中，Δt：积累过热量计算间隔时间,本装置取 Δt=0.1s。电动机的跳闸（允许）过热量 θT为：式中，Tfr:电动机的发热时间常数(s）当 θΣ＞θT时,过热保护动作，θΣ=0 表示电动机已达到热平衡，无积累过热量。为了表示方便，电动机的积累过热量的程度用过热比例 θr表示：θr=θΣθT由此可见，θr＞1.0 时，过热保护动作，为提示运行人员，当电动机过热比例 θr超过过热告警整定值 θa时，装置先告警.电动机在冷态(即初始过热量 θΣ=0）的情况下，过热保护的动作时间为：t=T...
