2009年宁夏省宁波市高中物理压器[课件]人教版选修三

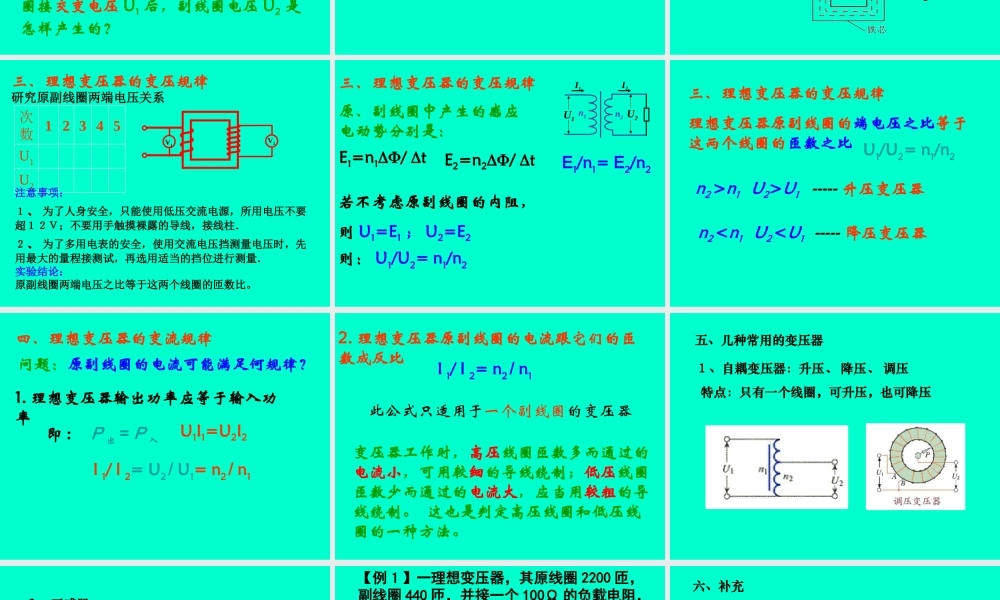

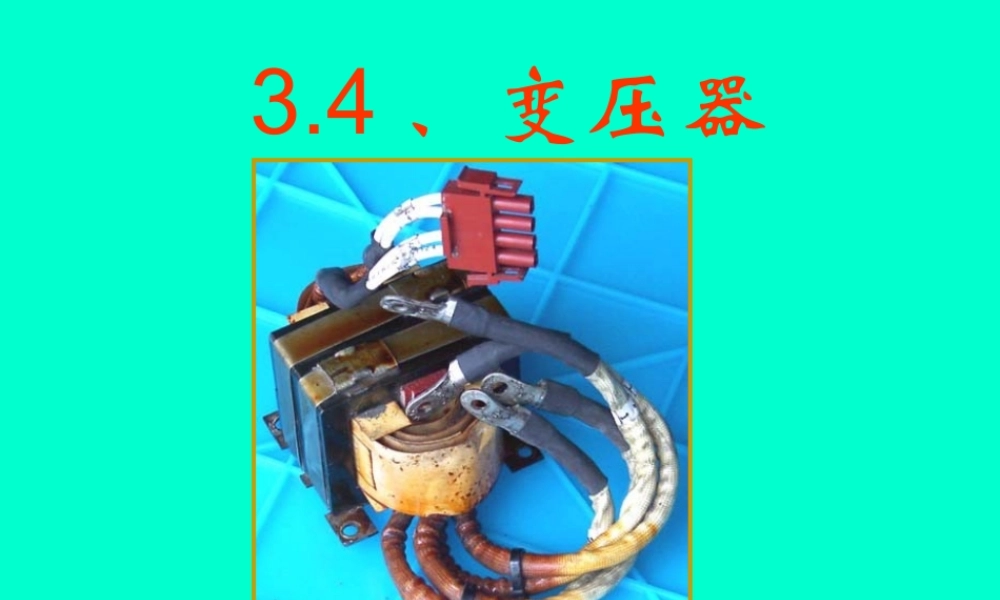

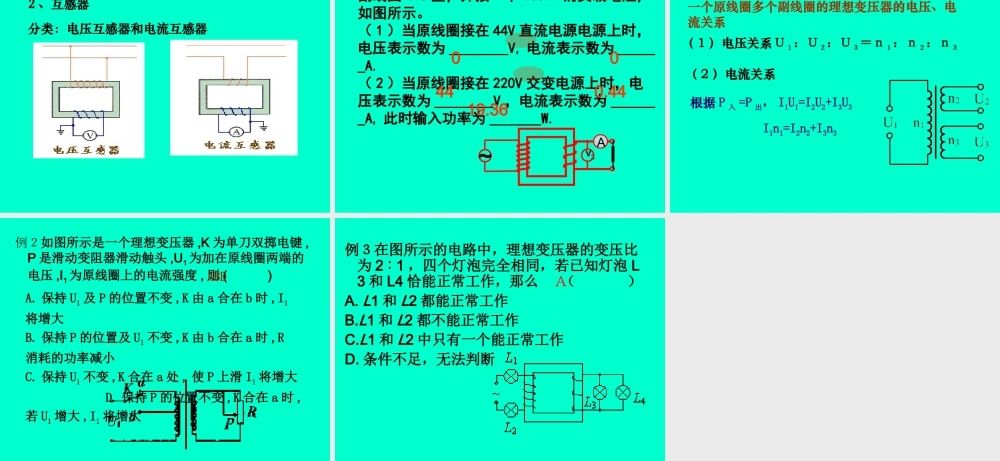

3.4 、变压器 照明灯电压 ------220 伏机床上照明灯 ------36 伏半导体收音机电源电压不超过 10 伏大型发电机交流电压 ------ 几万伏远距离输电 ------ 几十万伏电视机显像管却需要 10000V 以上电压交流便于改变电压，以适应各种不同的需要变压器就是改变交流电压的设备 几种常见的变压器 一、变压器的构造1. 示意图 U1U2 ∽n1n2∽原线圈副线圈铁芯2. 构造：（ 1 ）闭合铁芯 （绝缘硅钢片叠合而成）（ 2 ）原线圈（初级线圈）：匝数 n1（ 3 ）副线圈（次级线圈）：匝数 n2（ 4 ）输入电压： U1; 输出电压： U2. 一、变压器的构造3. 电路图中符号n1n2问题：变压器副线圈和原线圈电路是否相通？ 变压器原副线圈不相通，那么在给原线圈接交变电压 U1 后，副线圈电压 U2 是怎样产生的？铁芯与线圈互相绝缘 U1U2 ∽n1n2∽ 二、变压器的工作原理：（互感）１、原线圈中交变电流→铁芯中产生交变磁通量→副线圈中产生感应电动势 E2 副线圈中交变电流→铁芯中产生交变磁通量→原线圈中产生感应电动势 E1２、能量转化：电能→磁场能→电能 二、变压器的工作原理：（互感） ３、理想变压器：（ 1 ）变压器铁芯内无漏磁（电能完全转化、磁损）（ 2 ）原、副线圈不计内阻（线圈不发热、铜损） (3) 铁芯不发热 ( 由于有涡流而发热、铁损 ) 注意事项：１、为了人身安全，只能使用低压交流电源，所用电压不要超１２Ｖ；不要用手触摸裸露的导线，接线柱．２、为了多用电表的安全，使用交流电压挡测量电压时，先用最大的量程接测试，再选用适当的挡位进行测量．实验结论：原副线圈两端电压之比等于这两个线圈的匝数比。 次数 1 2 3 4 5U1U2V1V2三、理想变压器的变压规律研究原副线圈两端电压关系 三、理想变压器的变压规律I1I2n1n2U1U2原、副线圈中产生的感应电动势分别是：E1=n1/ tE2=n2/ tE1/n1= E2/n2若不考虑原副线圈的内阻，则 U1=E1 ； U2=E2则： U1/U2= n1/n2 三、理想变压器的变压规律理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2 >n1 U2>U1 ----- 升压变压器n2
