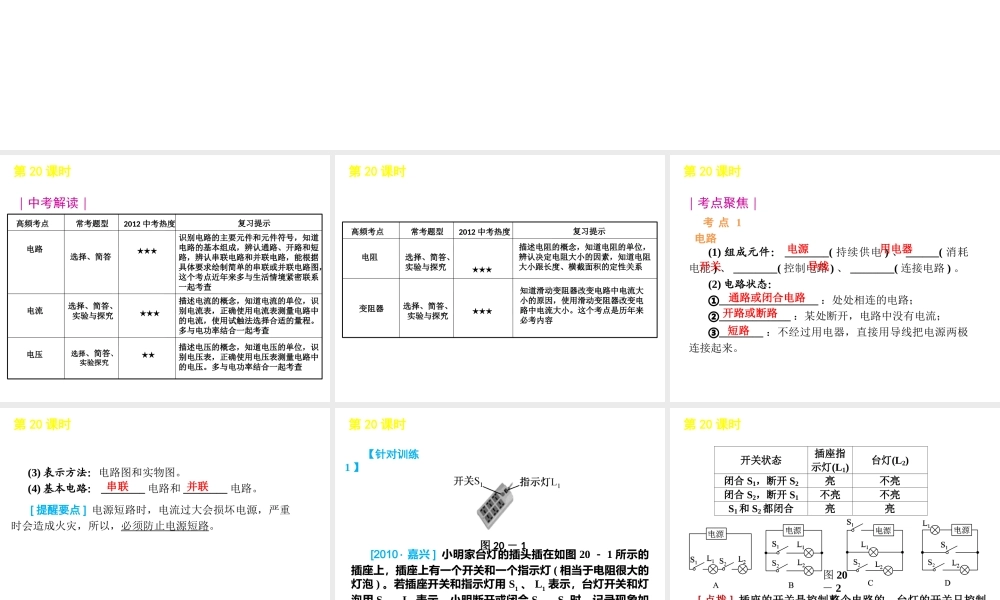

第 20 课时 │ 电路第第 2020 课时 电路课时 电路· 浙江教育版第 20 课时 │ 中考解读中考解读· 浙江教育版电路高频考点常考题型2012 中考热度复习提示选择、简答★★★识别电路的主要元件和元件符号，知道电路的基本组成，辨认通路、开路和短路，辨认串联电路和并联电路，能根据具体要求绘制简单的串联或并联电路图，这个考点近年来多与生活情境紧密联系一起考查电流选择、简答、实验与探究★★描述电流的概念，知道电流的单位，识别电流表，正确使用电流表测量电路中的电流，使用试触法选择合适的量程。多与电功率结合一起考查电压选择、简答、实验探究★★★描述电压的概念，知道电压的单位，识别电压表，正确使用电压表测量电路中的电压。多与电功率结合一起考查第 20 课时 │ 中考解读· 浙江教育版电阻高频考点常考题型2012 中考热度复习提示选择、简答、实验与探究★★★描述电阻的概念，知道电阻的单位，辨认决定电阻大小的因素，知道电阻大小跟长度、横截面积的定性关系变阻器选择、简答、实验与探究知道滑动变阻器改变电路中电流大小的原因，使用滑动变阻器改变电路中电流大小。这个考点是历年来必考内容★★★第 20 课时 │ 考点聚焦考点聚焦· 浙江教育版考 点 1 电路(1) 组成元件： ________( 持续供电 ) 、 ______( 消耗电能 ) 、 ________( 控制电路 ) 、 ________( 连接电路 ) 。(2) 电路状态：①__________________ ：处处相连的电路；②_____________ ：某处断开，电路中没有电流；③________ ：不经过用电器，直接用导线把电源两极连接起来。电源用电器开关导线通路或闭合电路开路或断路短路第 20 课时 │ 考点聚焦· 浙江教育版(3) 表示方法：电路图和实物图。(4) 基本电路： ________ 电路和 ________ 电路。 [ 提醒要点 ] 电源短路时，电流过大会损坏电源，严重时会造成火灾，所以，必须防止电源短路。串联并联第 20 课时 │ 考点聚焦· 浙江教育版【针对训练1 】 图 20 － 1[2010· 嘉兴 ] 小明家台灯的插头插在如图 20 － 1 所示的插座上，插座上有一个开关和一个指示灯 ( 相当于电阻很大的灯泡 ) 。若插座开关和指示灯用 S1 、 L1 表示，台灯开关和灯泡用 S2 、 L2 表示。小明断开或闭合 S1 、 S2 时，记录现象如下表。则符合事实的电路图是 ( )C第 20 课时 │ 考点聚焦· 浙江教育版开关状态 插座指示灯(...
