WK-4型电铲提升传动系统常见故障及诊断VIP免费

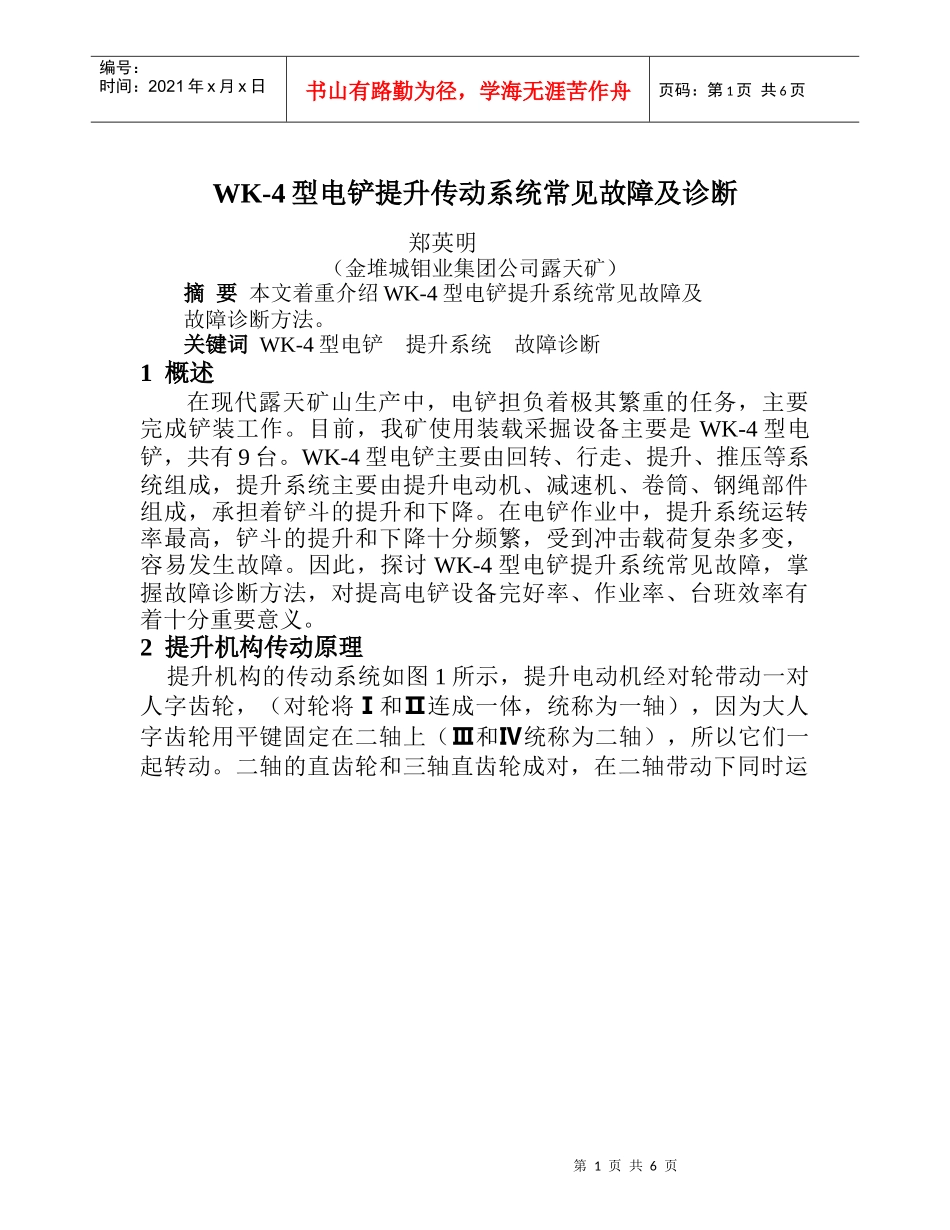

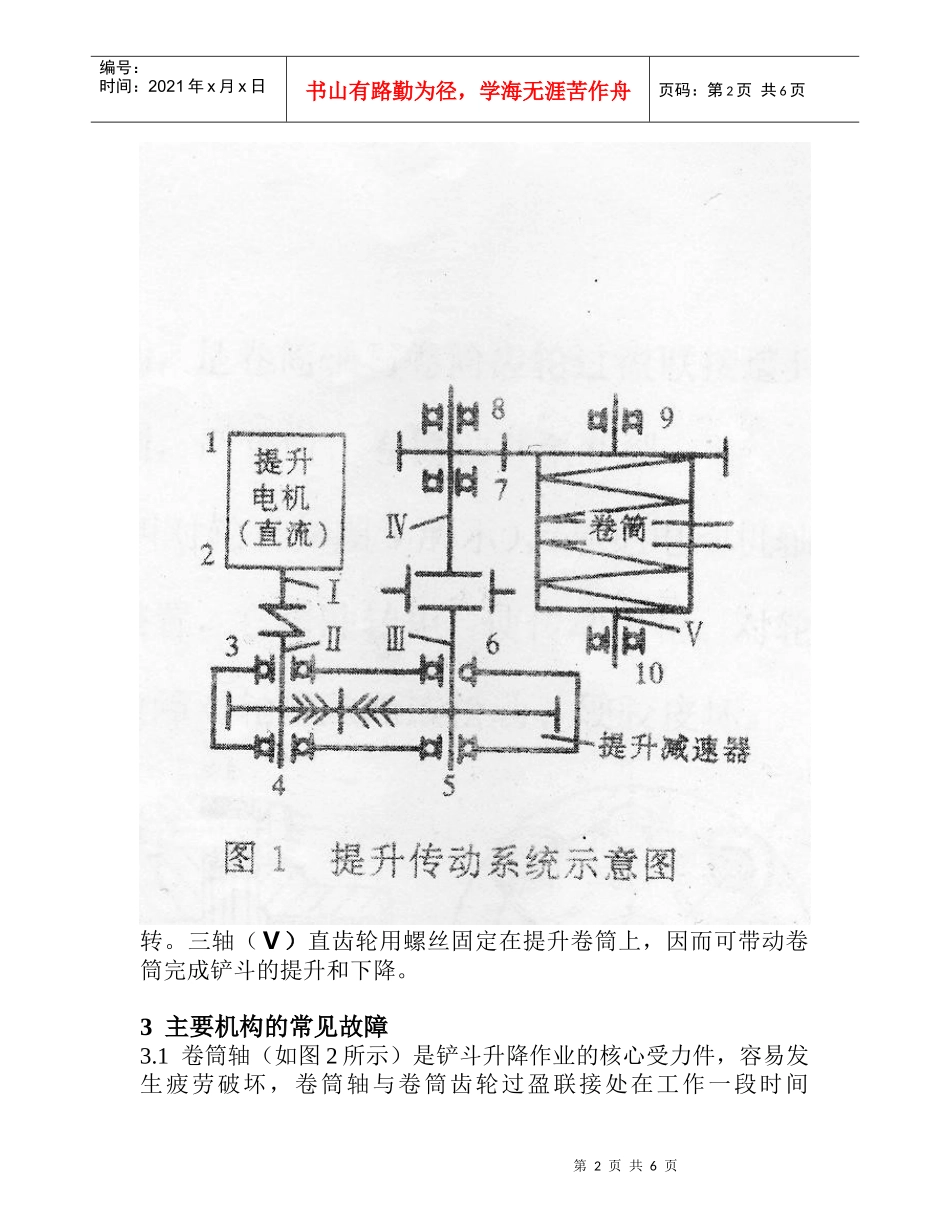

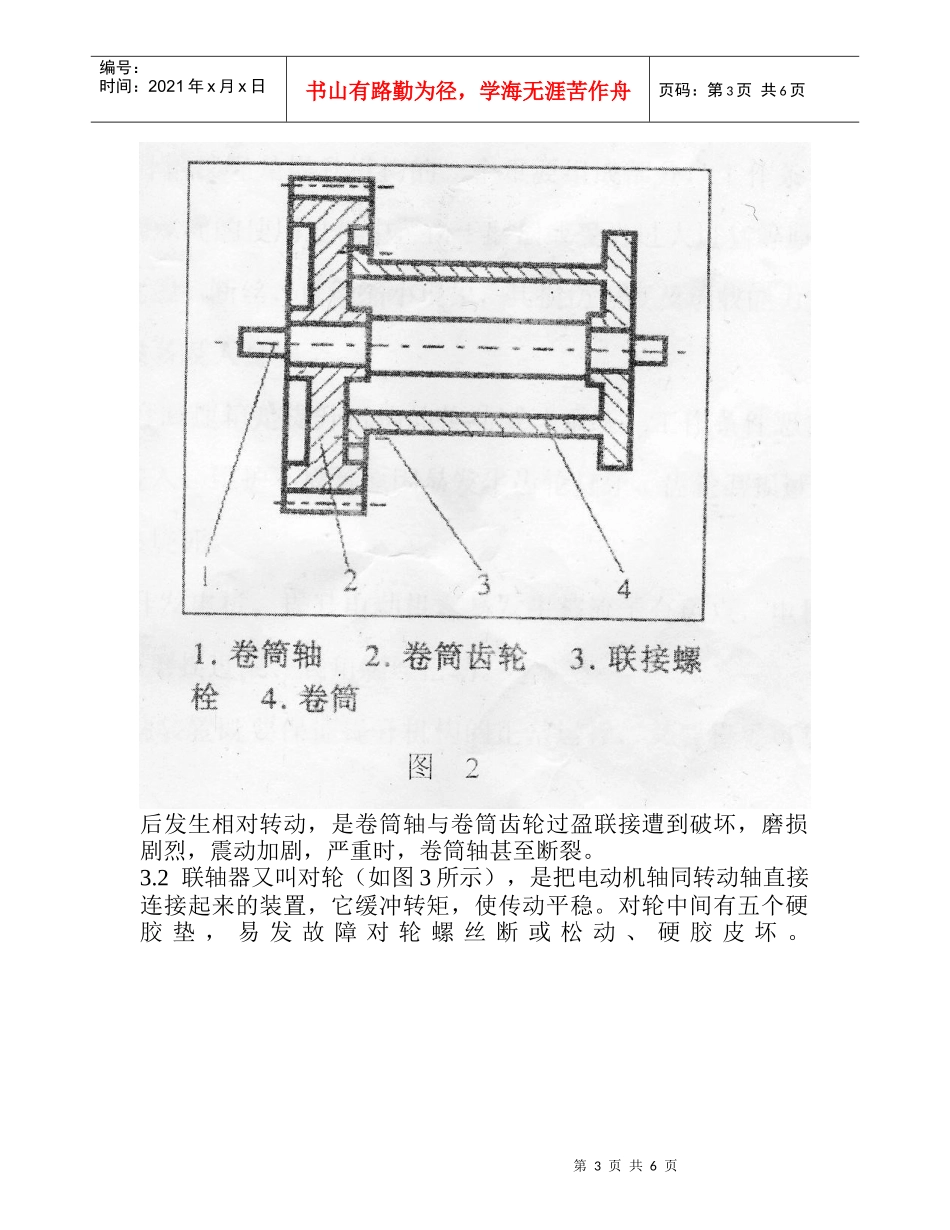

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页WK-4型电铲提升传动系统常见故障及诊断郑英明（金堆城钼业集团公司露天矿）摘要本文着重介绍WK-4型电铲提升系统常见故障及故障诊断方法。关键词WK-4型电铲提升系统故障诊断1概述在现代露天矿山生产中，电铲担负着极其繁重的任务，主要完成铲装工作。目前，我矿使用装载采掘设备主要是WK-4型电铲，共有9台。WK-4型电铲主要由回转、行走、提升、推压等系统组成，提升系统主要由提升电动机、减速机、卷筒、钢绳部件组成，承担着铲斗的提升和下降。在电铲作业中，提升系统运转率最高，铲斗的提升和下降十分频繁，受到冲击载荷复杂多变，容易发生故障。因此，探讨WK-4型电铲提升系统常见故障，掌握故障诊断方法，对提高电铲设备完好率、作业率、台班效率有着十分重要意义。2提升机构传动原理提升机构的传动系统如图1所示，提升电动机经对轮带动一对人字齿轮，（对轮将Ⅰ和Ⅱ连成一体，统称为一轴），因为大人字齿轮用平键固定在二轴上（Ⅲ和Ⅳ统称为二轴），所以它们一起转动。二轴的直齿轮和三轴直齿轮成对，在二轴带动下同时运第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页转。三轴（Ⅴ）直齿轮用螺丝固定在提升卷筒上，因而可带动卷筒完成铲斗的提升和下降。3主要机构的常见故障3.1卷筒轴（如图2所示）是铲斗升降作业的核心受力件，容易发生疲劳破坏，卷筒轴与卷筒齿轮过盈联接处在工作一段时间第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页后发生相对转动，是卷筒轴与卷筒齿轮过盈联接遭到破坏，磨损剧烈，震动加剧，严重时，卷筒轴甚至断裂。3.2联轴器又叫对轮（如图3所示），是把电动机轴同转动轴直接连接起来的装置，它缓冲转矩，使传动平稳。对轮中间有五个硬胶垫，易发故障对轮螺丝断或松动、硬胶皮坏。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3.3提升钢丝绳是提升机构的一个重要组成部分，工作条件恶劣，在钢丝绳的使用过程中，由于磨损或受力过大过猛等原因，会出现断股、断丝、直径缩小现象，其损伤程度及承载能力直接关系到设备及人身安全。3.4提升减速箱是提升机构的传动减速系统，工作条件恶劣，有异物进入、维护不周等原因易发生齿轮打牙、齿轮磨损过限、轴承发热烧死。3.5提升发电机、提升电动机，易发生整流子有斑点，电机冒火、碳刷磨损过限、底角螺丝松动。3.6制动装置既要保证提升机构的正常运行，又要稳妥可靠，闸带与闸轮的间隙必须保持在2-2.5mm之间，过大或过小都会影响机构的正常运动。闸皮在工作过程中会逐渐磨损，当磨损值超过原来厚度的一半时，必须更换新的，以保证制动装置的灵敏可靠，易发生电磁阀不吸、分气阀气路不通，造成抱闸打不开。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页4故障诊断4.1“耳听、眼观、鼻闻、手摸”法在长期的生产实践过程中，经过前辈们摸索，探索出一套行之有效的诊断方法，即“耳听、眼观、耳闻、手摸”，它直接简捷，可及时发现故障，预防事故发生，减少检修时间，广泛应用于生产实践。4.1.1“耳听”a听提升发动机、电动机的运转状态是否正常。b听减速箱是否有异响。c听气路是否畅通。4.1.2“眼观”a提升电动机、发动机整流子的光洁度及刷架、刷窝、碳刷是否过限。b底角螺丝、联接螺丝等是否松动。c联轴器螺丝、胶块是否松动。d观察减速箱是否有打牙、是否漏油。e.制动装置是否灵活。f.钢丝绳是否有短丝、断股、直径缩小现象。g.观察设备是否有断裂等现象。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页4.1.3“鼻闻”a.闻各部线路是否有焦糊味。4.1.4“手摸”a.电动机、发电机的温度是否正常。b.减速箱、轴承温度是否过高。4.2VIB-10测振仪诊断法目前国内的故障诊断较先进方法是采用瑞典SPM公司VIB-10测振仪，测取振动速度有效值，数据重复性很好，从中获取有关提升传动系统的...
