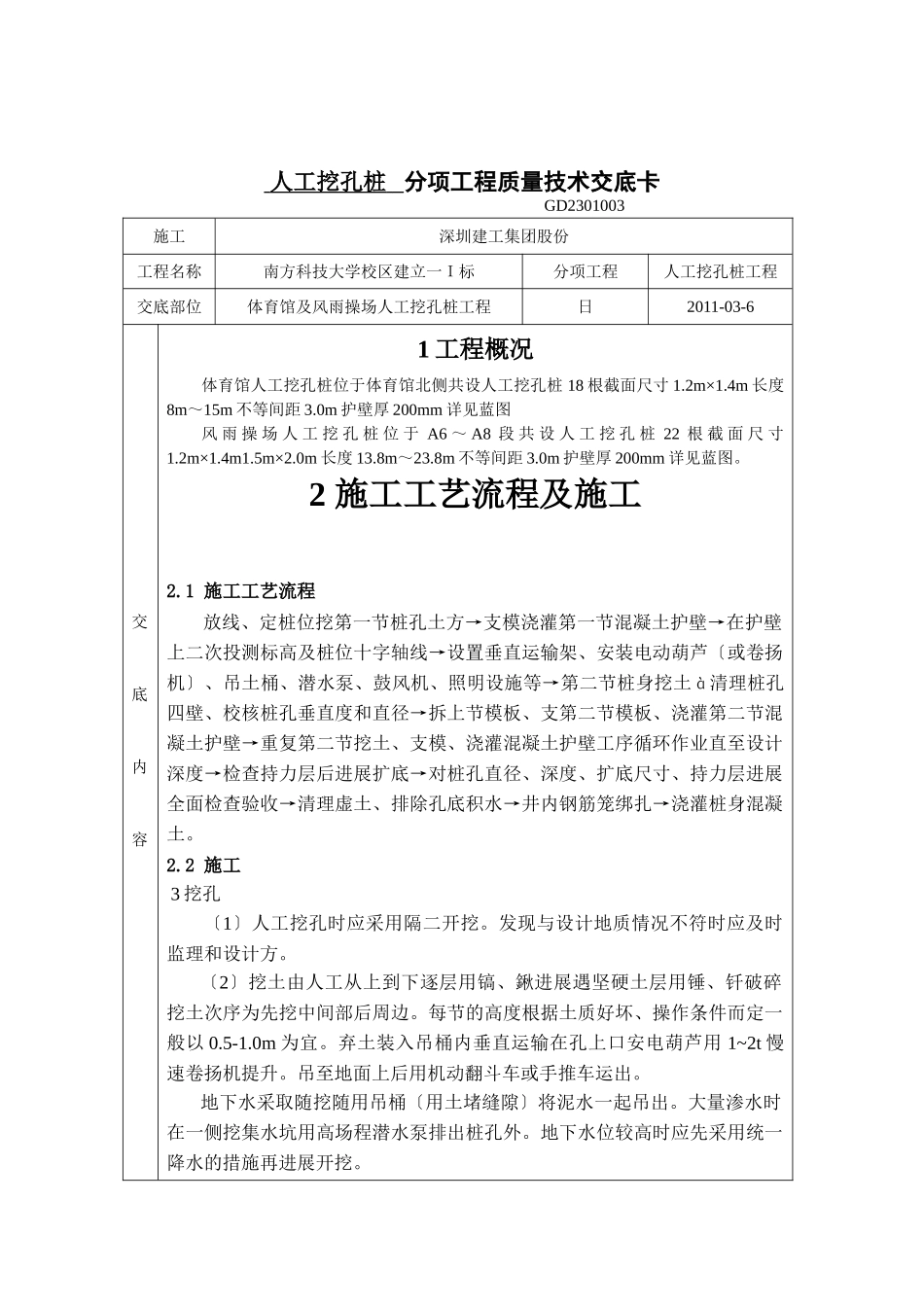

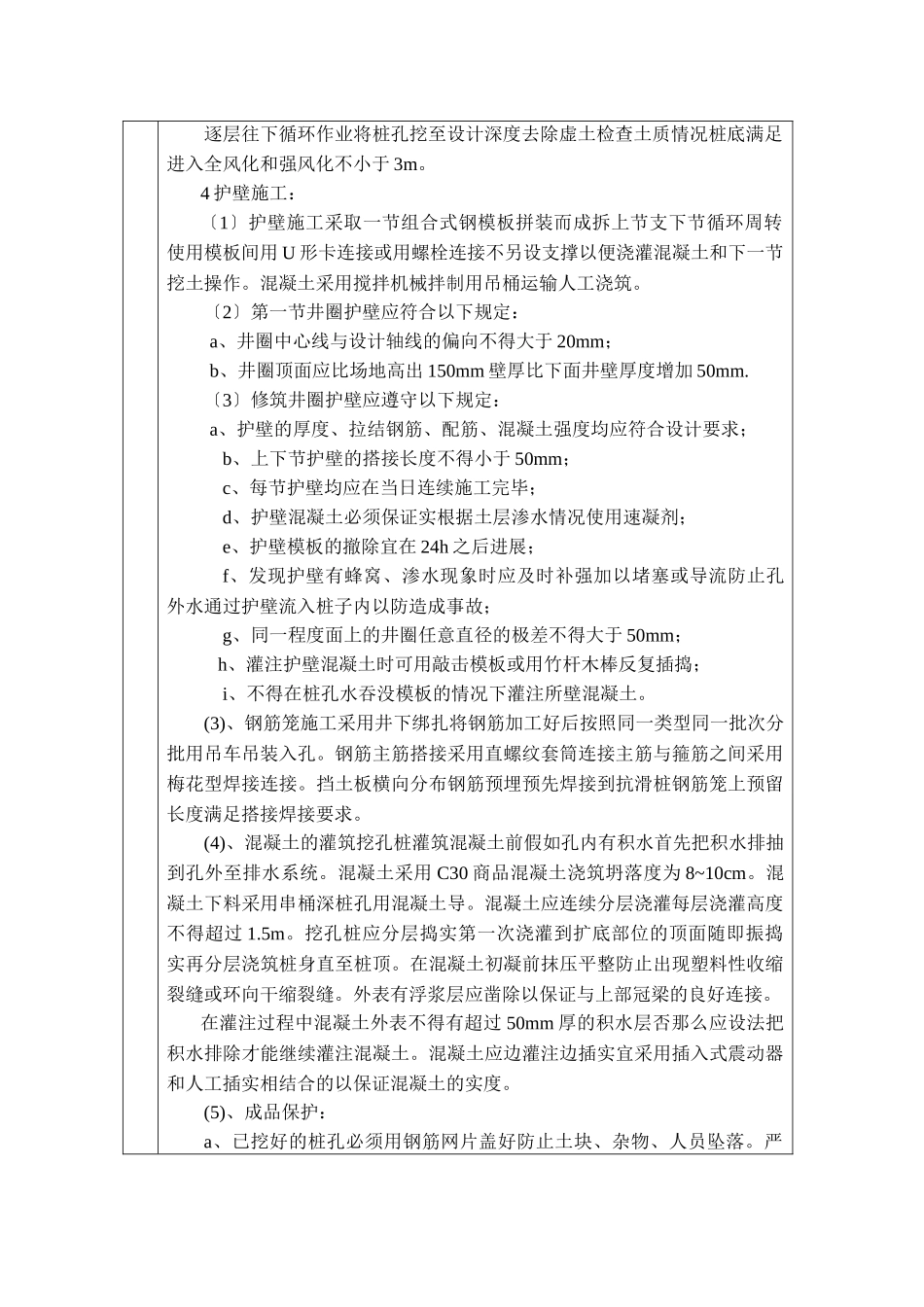

人工挖孔桩分项工程质量技术交底卡GD2301003施工深圳建工集团股份工程名称南方科技大学校区建立一Ｉ标分项工程人工挖孔桩工程交底部位体育馆及风雨操场人工挖孔桩工程日2011-03-6交底内容1工程概况体育馆人工挖孔桩位于体育馆北侧共设人工挖孔桩18根截面尺寸1.2m×1.4m长度8m～15m不等间距3.0m护壁厚200mm详见蓝图风雨操场人工挖孔桩位于A6～A8段共设人工挖孔桩22根截面尺寸1.2m×1.4m1.5m×2.0m长度13.8m～23.8m不等间距3.0m护壁厚200mm详见蓝图。2施工工艺流程及施工2.1施工工艺流程放线、定桩位挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→设置垂直运输架、安装电动葫芦〔或卷扬机〕、吊土桶、潜水泵、鼓风机、照明设施等→第二节桩身挖土à清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板、浇灌第二节混凝土护壁→重复第二节挖土、支模、浇灌混凝土护壁工序循环作业直至设计深度→检查持力层后进展扩底→对桩孔直径、深度、扩底尺寸、持力层进展全面检查验收→清理虚土、排除孔底积水→井内钢筋笼绑扎→浇灌桩身混凝土。2.2施工3挖孔〔1〕人工挖孔时应采用隔二开挖。发现与设计地质情况不符时应及时监理和设计方。〔2〕挖土由人工从上到下逐层用镐、鍬进展遇坚硬土层用锤、钎破碎挖土次序为先挖中间部后周边。每节的高度根据土质好坏、操作条件而定一般以0.5-1.0m为宜。弃土装入吊桶内垂直运输在孔上口安电葫芦用1~2t慢速卷扬机提升。吊至地面上后用机动翻斗车或手推车运出。地下水采取随挖随用吊桶〔用土堵缝隙〕将泥水一起吊出。大量渗水时在一侧挖集水坑用高场程潜水泵排出桩孔外。地下水位较高时应先采用统一降水的措施再进展开挖。逐层往下循环作业将桩孔挖至设计深度去除虚土检查土质情况桩底满足进入全风化和强风化不小于3m。4护壁施工：〔1〕护壁施工采取一节组合式钢模板拼装而成拆上节支下节循环周转使用模板间用U形卡连接或用螺栓连接不另设支撑以便浇灌混凝土和下一节挖土操作。混凝土采用搅拌机械拌制用吊桶运输人工浇筑。〔2〕第一节井圈护壁应符合以下规定：a、井圈中心线与设计轴线的偏向不得大于20mm；b、井圈顶面应比场地高出150mm壁厚比下面井壁厚度增加50mm.〔3〕修筑井圈护壁应遵守以下规定：a、护壁的厚度、拉结钢筋、配筋、混凝土强度均应符合设计要求；b、上下节护壁的搭接长度不得小于50mm；c、每节护壁均应在当日连续施工完毕；d、护壁混凝土必须保证实根据土层渗水情况使用速凝剂；e、护壁模板的撤除宜在24h之后进展；f、发现护壁有蜂窝、渗水现象时应及时补强加以堵塞或导流防止孔外水通过护壁流入桩子内以防造成事故；g、同一程度面上的井圈任意直径的极差不得大于50mm；h、灌注护壁混凝土时可用敲击模板或用竹杆木棒反复插捣；i、不得在桩孔水吞没模板的情况下灌注所壁混凝土。(3)、钢筋笼施工采用井下绑扎将钢筋加工好后按照同一类型同一批次分批用吊车吊装入孔。钢筋主筋搭接采用直螺纹套筒连接主筋与箍筋之间采用梅花型焊接连接。挡土板横向分布钢筋预埋预先焊接到抗滑桩钢筋笼上预留长度满足搭接焊接要求。(4)、混凝土的灌筑挖孔桩灌筑混凝土前假如孔内有积水首先把积水排抽到孔外至排水系统。混凝土采用C30商品混凝土浇筑坍落度为8~10cm。混凝土下料采用串桶深桩孔用混凝土导。混凝土应连续分层浇灌每层浇灌高度不得超过1.5m。挖孔桩应分层捣实第一次浇灌到扩底部位的顶面随即振捣实再分层浇筑桩身直至桩顶。在混凝土初凝前抹压平整防止出现塑料性收缩裂缝或环向干缩裂缝。外表有浮浆层应凿除以保证与上部冠梁的良好连接。在灌注过程中混凝土外表不得有超过50mm厚的积水层否那么应设法把积水排除才能继续灌注混凝土。混凝土应边灌注边插实宜采用插入式震动器和人工插实相结合的以保证混凝土的实度。(5)、成品保护：a、已挖好的桩孔必须用钢筋网片盖好防止土块、杂物、人员坠落。严禁用草袋、塑料布虚掩。b、已挖好的桩孔及时进展钢筋笼的井下绑扎并及时浇筑混凝土间隔时间不得超过4h以防坍方。有地下水的桩孔应随挖、随检、随吊放钢筋、随时将混凝土灌好防止地下水浸泡。c、桩孔上口...
