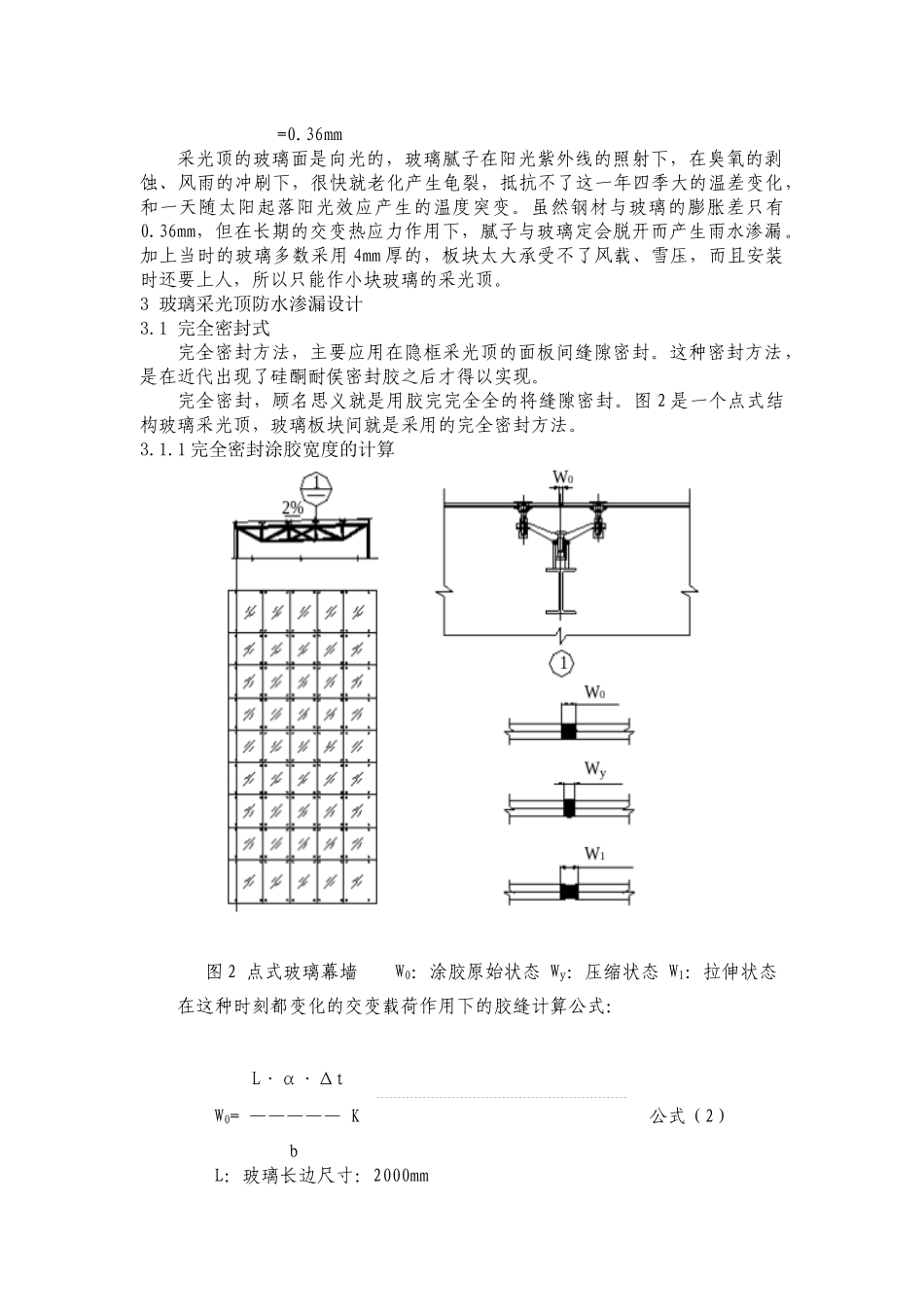

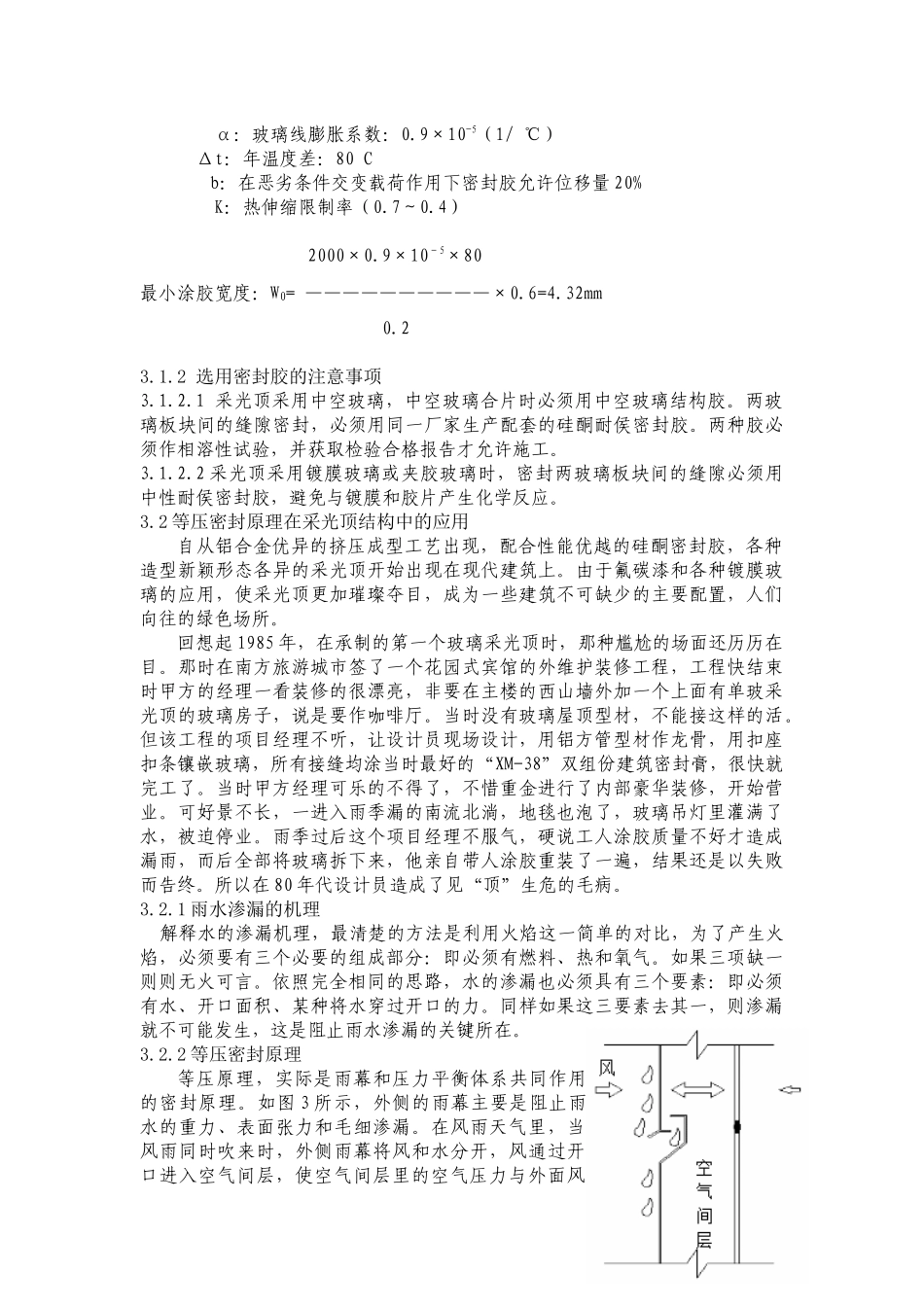

建筑玻璃采光顶的防水构造李宝成内容摘要：本文主要阐述了玻璃采光顶防雨水渗漏构造和室内结露水排放设计的原则。关键词：阳光效应.，线膨胀系数，热应力，完全密封，等压密封。1玻璃采光顶的发展玻璃采光顶又称为玻璃屋顶，它的出现主要是解决建筑的采光问题，早期多用于养花温室、室内游泳池的屋顶。追溯起世界上最早采用玻璃面积最大的建筑应该是：1851年伦敦博览会时建的，世称“水晶宫”的大厦。这十层楼高，占地7.3万平方米的“水晶宫”，全部采用玻璃预制件和钢铁，仅用4个月时间就建成，给世界各国建筑大师以新的启迪。特别是设计建筑的明暗变化时应用越来越多，人们不断追求阳光下绿色空间的舒适生活条件，也越来越需要，于是造型各异丰富多彩的玻璃采光顶应运而生。2早期玻璃采光顶的防水早期玻璃采光顶多数被应用于温室和室内游泳池等建筑。这些建筑内的空气湿度相当大，室内结露水南流北淌的现象相当严重，给人们产生了这些建筑不结露是不可能的印象，只要不漏雨就可以了，于是设计采光顶时重点放在了如何解决雨水渗漏的问题上。早期玻璃采光顶用型钢作龙骨的较多，图1就是一个典型的温室采光顶结构：1234564A-AB-B图1温室示意图1.槽钢2.压条3.螺钉4.玻璃腻子5.玻璃6.角钢当时由于认识的局面性和密封材料的欠缺，玻璃分格都比较小，其主要原因是当时密封玻璃缝只有腻子。这种桐油和滑石粉合成的腻子固化后比较硬，没有一点弹性。下面我们可以计算一下，玻璃板块长度1500mm时与钢材的膨胀差：线膨胀系数钢材：α1：1.2×10-5（1/℃）玻璃：α2：0.9×10-5（1/℃）年温差：Δt：80℃玻璃长边：L：1500mm膨胀差：δ：mmδ=L·Δt（α1-α2）公式（1）=1500×80（1.2-0.9）×10-5=0.36mm采光顶的玻璃面是向光的，玻璃腻子在阳光紫外线的照射下，在臭氧的剥蚀、风雨的冲刷下，很快就老化产生龟裂，抵抗不了这一年四季大的温差变化，和一天随太阳起落阳光效应产生的温度突变。虽然钢材与玻璃的膨胀差只有0.36mm，但在长期的交变热应力作用下，腻子与玻璃定会脱开而产生雨水渗漏。加上当时的玻璃多数采用4mm厚的，板块太大承受不了风载、雪压，而且安装时还要上人，所以只能作小块玻璃的采光顶。3玻璃采光顶防水渗漏设计3.1完全密封式完全密封方法，主要应用在隐框采光顶的面板间缝隙密封。这种密封方法，是在近代出现了硅酮耐侯密封胶之后才得以实现。完全密封，顾名思义就是用胶完完全全的将缝隙密封。图2是一个点式结构玻璃采光顶，玻璃板块间就是采用的完全密封方法。3.1.1完全密封涂胶宽度的计算图2点式玻璃幕墙W0：涂胶原始状态Wy：压缩状态Wl：拉伸状态在这种时刻都变化的交变载荷作用下的胶缝计算公式：L·α·ΔtW0=—————K公式（2）bL：玻璃长边尺寸：2000mmα：玻璃线膨胀系数：0.9×10-5（1/℃）Δt：年温度差：80Cb：在恶劣条件交变载荷作用下密封胶允许位移量20%K：热伸缩限制率（0.7～0.4）2000×0.9×10－5×80最小涂胶宽度：W0=——————————×0.6=4.32mm0.23.1.2选用密封胶的注意事项3.1.2.1采光顶采用中空玻璃，中空玻璃合片时必须用中空玻璃结构胶。两玻璃板块间的缝隙密封，必须用同一厂家生产配套的硅酮耐侯密封胶。两种胶必须作相溶性试验，并获取检验合格报告才允许施工。3.1.2.2采光顶采用镀膜玻璃或夹胶玻璃时，密封两玻璃板块间的缝隙必须用中性耐侯密封胶，避免与镀膜和胶片产生化学反应。3.2等压密封原理在采光顶结构中的应用自从铝合金优异的挤压成型工艺出现，配合性能优越的硅酮密封胶，各种造型新颖形态各异的采光顶开始出现在现代建筑上。由于氟碳漆和各种镀膜玻璃的应用，使采光顶更加璀璨夺目，成为一些建筑不可缺少的主要配置，人们向往的绿色场所。回想起1985年，在承制的第一个玻璃采光顶时，那种尴尬的场面还历历在目。那时在南方旅游城市签了一个花园式宾馆的外维护装修工程，工程快结束时甲方的经理一看装修的很漂亮，非要在主楼的西山墙外加一个上面有单玻采光顶的玻璃房子，说是要作咖啡厅。当时没有玻璃屋顶型材，不能接这样的活。但该工程的项目经理不听，让设计员现场设计，用铝方管型材作龙骨，用扣座扣条镶嵌玻...
