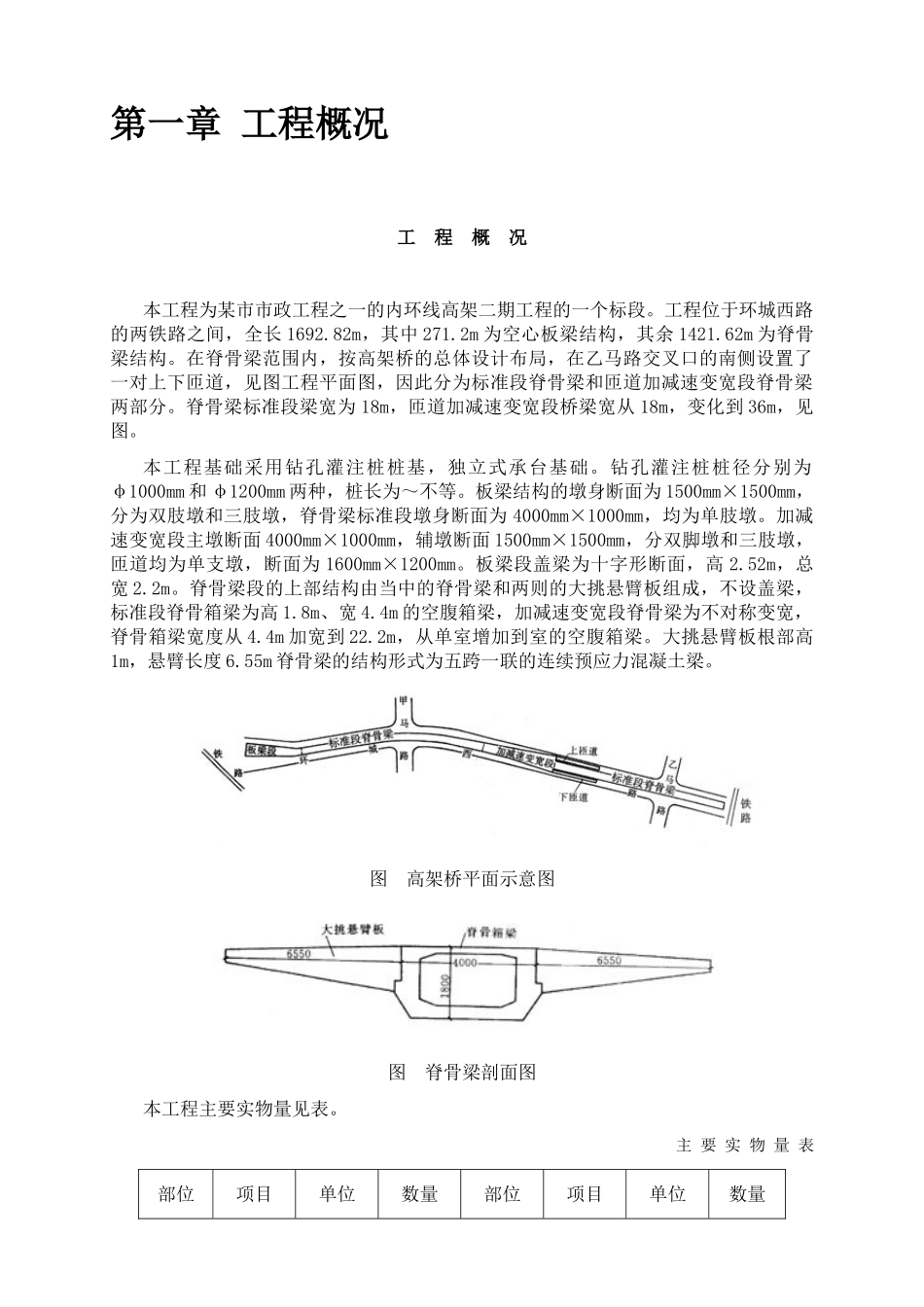

市政高架路工程施工组织设计某施工单位年月日目录第一章工程概况工程概况本工程为某市市政工程之一的内环线高架二期工程的一个标段。工程位于环城西路的两铁路之间，全长1692.82m，其中271.2m为空心板梁结构，其余1421.62m为脊骨梁结构。在脊骨梁范围内，按高架桥的总体设计布局，在乙马路交叉口的南侧设置了一对上下匝道，见图工程平面图，因此分为标准段脊骨梁和匝道加减速变宽段脊骨梁两部分。脊骨梁标准段梁宽为18m，匝道加减速变宽段桥梁宽从18m，变化到36m，见图。本工程基础采用钻孔灌注桩桩基，独立式承台基础。钻孔灌注桩桩径分别为φ1000mm和φ1200mm两种，桩长为～不等。板梁结构的墩身断面为1500mm×1500mm，分为双肢墩和三肢墩，脊骨梁标准段墩身断面为4000mm×1000mm，均为单肢墩。加减速变宽段主墩断面4000mm×1000mm，辅墩断面1500mm×1500mm，分双脚墩和三肢墩，匝道均为单支墩，断面为1600mm×1200mm。板梁段盖梁为十字形断面，高2.52m，总宽2.2m。脊骨梁段的上部结构由当中的脊骨梁和两则的大挑悬臂板组成，不设盖梁，标准段脊骨箱梁为高1.8m、宽4.4m的空腹箱梁，加减速变宽段脊骨梁为不对称变宽，脊骨箱梁宽度从4.4m加宽到22.2m，从单室增加到室的空腹箱梁。大挑悬臂板根部高1m，悬臂长度6.55m脊骨梁的结构形式为五跨一联的连续预应力混凝土梁。图高架桥平面示意图图脊骨梁剖面图本工程主要实物量见表。主要实物量表部位项目单位数量部位项目单位数量基础钻孔灌注桩上部结构脊骨箱梁根悬臂板承台纵向预应力束个束下部结构墩身横向预应力束个束盖梁桥面铺装㎡个防撞栏杆上部结构桥面板中央分隔带块本工程所处地段为市西区的南北交通干道，并有两个路口，交通十分繁忙。按照要求，高架桥施工时允许占用路幅中间12m为施工场地，两侧要保持机动车道、非机动车道和人行通道的交通。施工场地十分狭小，又要满足交通要求，因此施工时如何解决交通对施工的影响是关系到施工是否能顺利进行的关键。第二章施工准备技术准备4.1.1图纸图集规范规程等组织有关人员熟悉图纸，确定图纸会审和设计交底时间，落实设计存在的问题和未解决的问题及解决方法，解决时间。本工程需要的图集、规范、标准、法规是否满足施工使用要求，落实解决时间。4.1.2器具配置配置测量、计量、检测、试验用的工具，仪表、仪器，配置与工程规模相适应的办公设备。4.1.3技术工作计划制定分项施工方案的编制计划及完成时间。试验工作计划（需明确分层、分段试件组数、见证取样组数）。样板、样板间计划等。4.1.4科研开发制定新技术，新材料，新工艺，新设备等科技成果应用推广计划。4.1.5高程引测与定位根据轴线控制及标高引测的依据。进场后复核建筑物控制桩，引入高程控制水准点。做好栋号的控制桩和水准点的测设和保护工作。生产准备4.2.1临时供水、供电、供热临时供水计算生产、生活用水量和消防用水量，二者比较选择大者。一般工程生产、生活用水量不会超过消防用水量，故按消防用水量布置管线即可。临时供电根据现场使用的各类机具及生活用电计算用电量，并需要另编临时用电方案，通过计算确定变压器规格，导线截面，并绘现场用电线路布置图和系统图。施工总平面图中标明管线位置、水管管径、用水、用电位置即可。临时供热根据现场的生产，生活设施的面积和型式，确定供热方式和供热量，并配管线设计图。4.2.2临时道路及围墙施工现场道路要根据现场的实际布置，设计道路作法、宽度、排水方向。4.2.3生产生活临时设施根据工程的规模和施工人数确定并列表注明各类暂设的面积，用途和作法。规划各类构件、机具、材料存放场地的准备和要求，安排各类暂设时要注意与场地平整和基坑开挖的关系。4.2.4加工定货计划制定各类材料、构件、成品、半成品、机具、模板加工定货计划和分阶段进场时间。4.2.5对业主的要求对业主应解决尚未解决的事项提出要求和解决的时间第三章施工部署施工部署3.1.1施工组织系统以系统图表明系统内职能配置,人员分工情况。3.1.2职能分工及职责概要说明将建立一个什么样的机构来组织实施本工程，职能配置，人员分工情况，说明各职能人员的职责。任务划分:3.2.1总包合同范围3.2.2...
