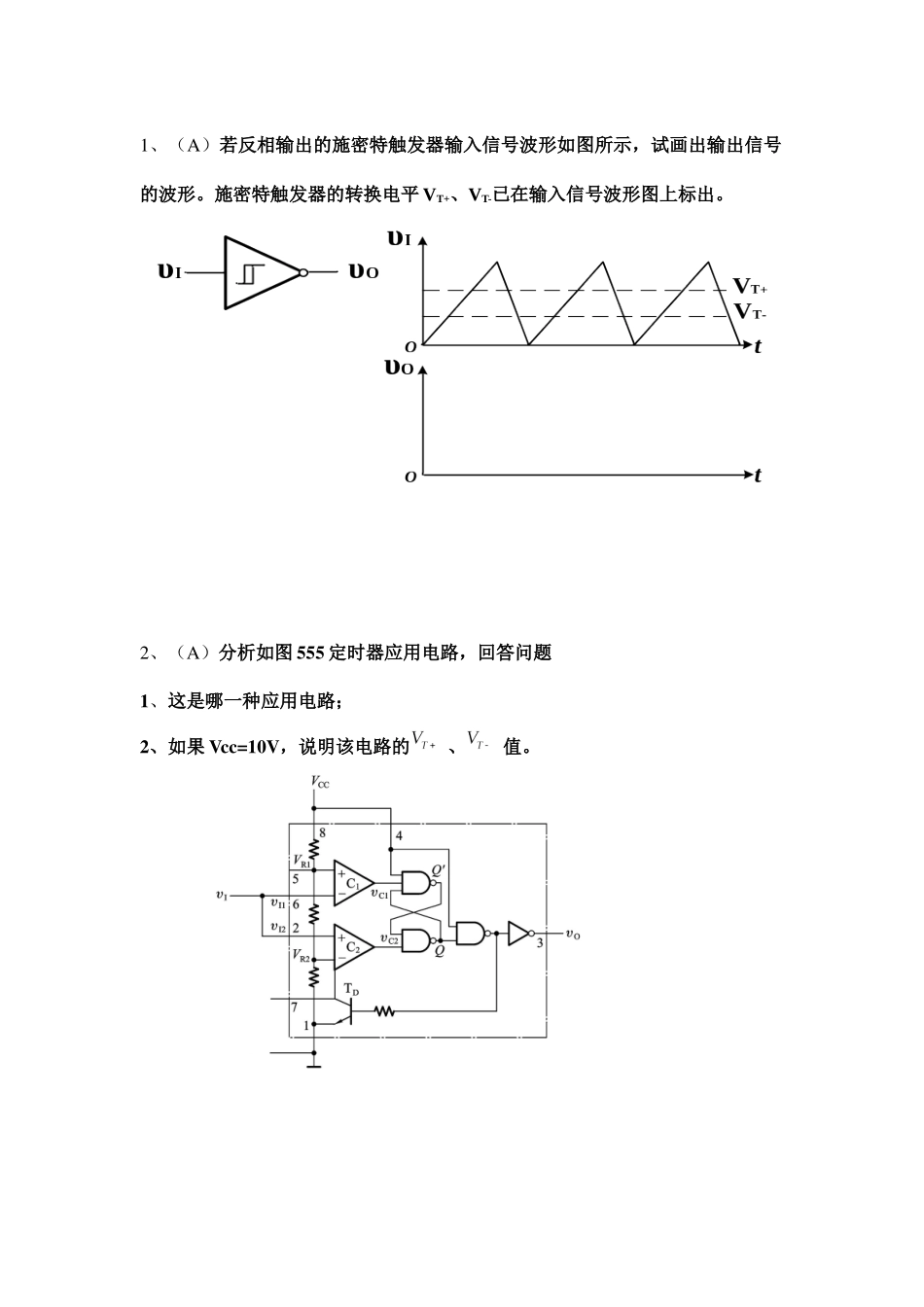

1、（A）若反相输出的施密特触发器输入信号波形如图所示，试画出输出信号的波形
施密特触发器的转换电平VT+、VT-已在输入信号波形图上标出
2、（A）分析如图555定时器应用电路，回答问题1、这是哪一种应用电路；2、如果Vcc=10V，说明该电路的、值

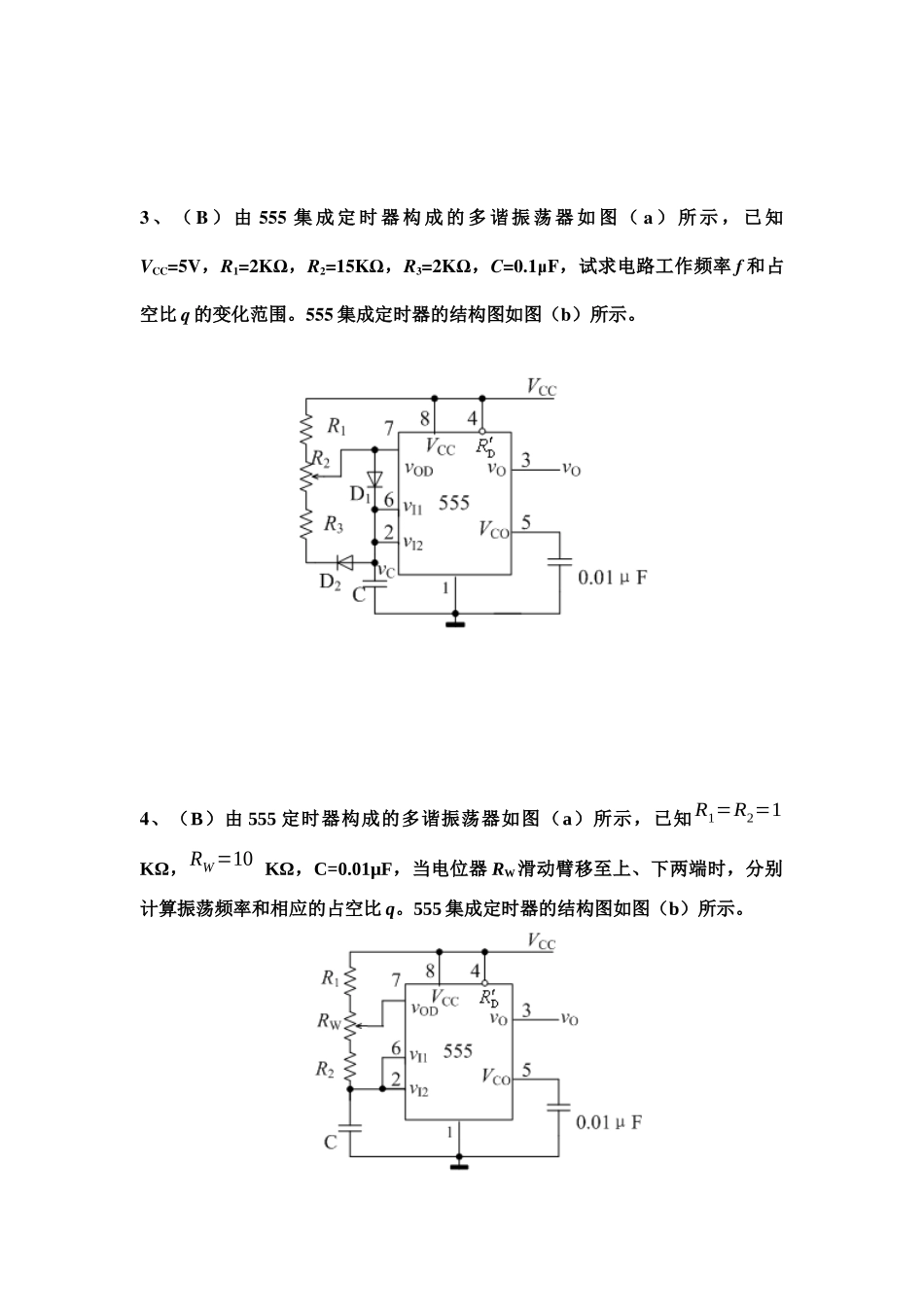

3、（B）由555集成定时器构成的多谐振荡器如图（a）所示，已知VCC=5V，R1=2KΩ，R2=15KΩ，R3=2KΩ，C=0
1μF，试求电路工作频率f和占空比q的变化范围
555集成定时器的结构图如图（b）所示
4、（B）由555定时器构成的多谐振荡器如图（a）所示，已知R1=R2=1KΩ，RW=10KΩ，C=0
01μF，当电位器RW滑动臂移至上、下两端时，分别计算振荡频率和相应的占空比q
555集成定时器的结构图如图（b）所示

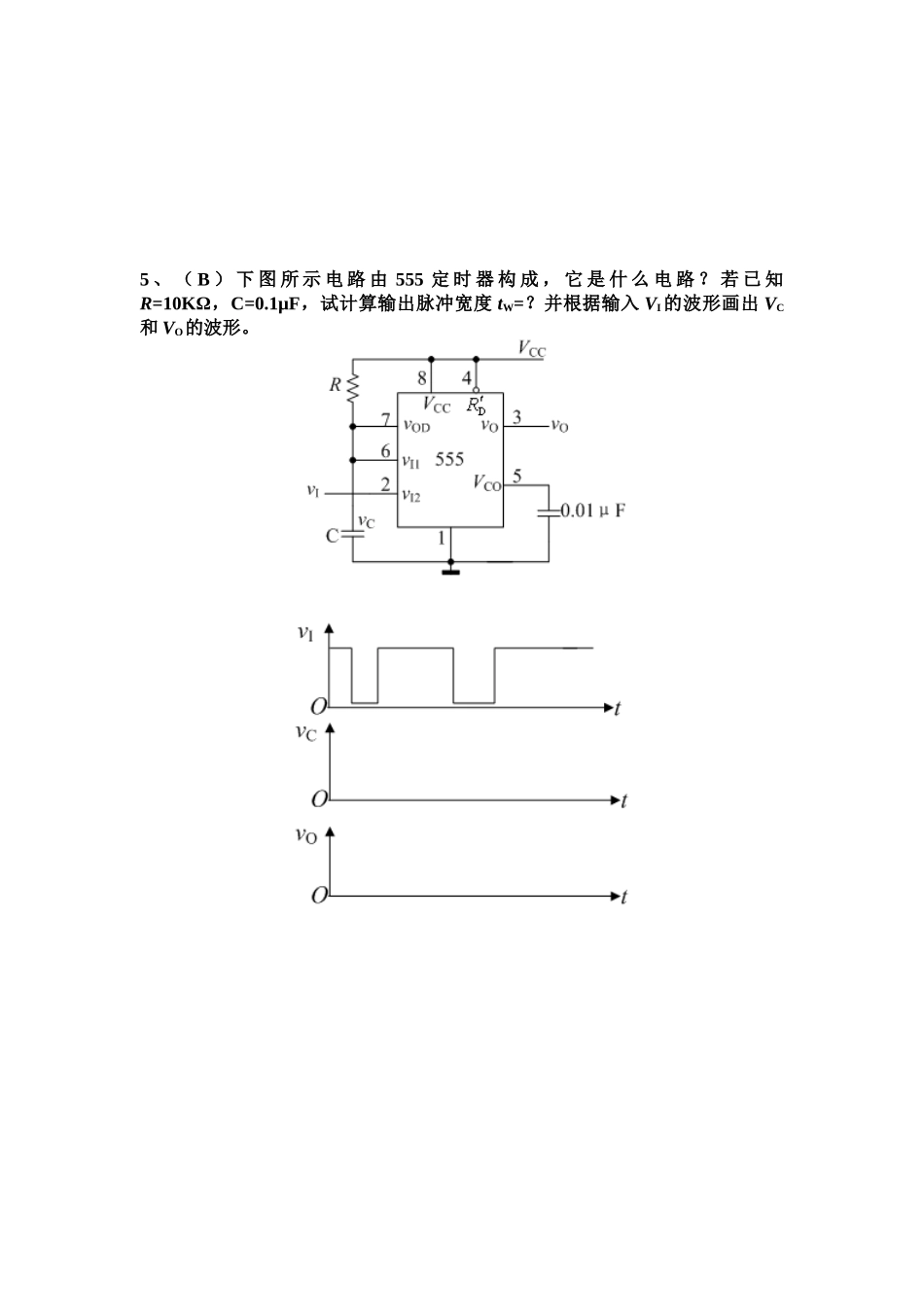

5、（B）下图所示电路由555定时器构成，它是什么电路
若已知R=10KΩ，C=0
1μF，试计算输出脉冲宽度tW=
并根据输入VI的波形画出VC和VO的波形
6、（B）下图所示是由555定时器组成的多谐振荡器电路
已知R1=3
9KΩ，R2=3KΩ，C=1μF
试求：（1）电路的振荡周期T，频率f，脉冲宽度tW和占空比q；（2）画出电容C端电压VC和输出电压VO的波形图
7、（C）下图所示是由555定时器组成的单稳态触发器电路
（1）若要求电路能正常工作，则输入VI和输出VO的脉冲宽度有何限制；（2）若已知R=10KΩ，C=0
02μF，试计算输出脉冲宽度tW；（3）若将555定时器的VCO端改接参考电压源VR，则对电路有何影响
8、（B）八种输入、输出波形图如下图所示，试说明应选用下列哪种功能电路来实现
上升沿触发的T'触发器、下降沿触发的T'触发器、上升沿触发的单稳态触发器、下降沿触发的单稳态触发器、同相输出的施密特触发器、反相输出的施密特触发器、上升沿触发四分频电路、上升沿触发五分频
