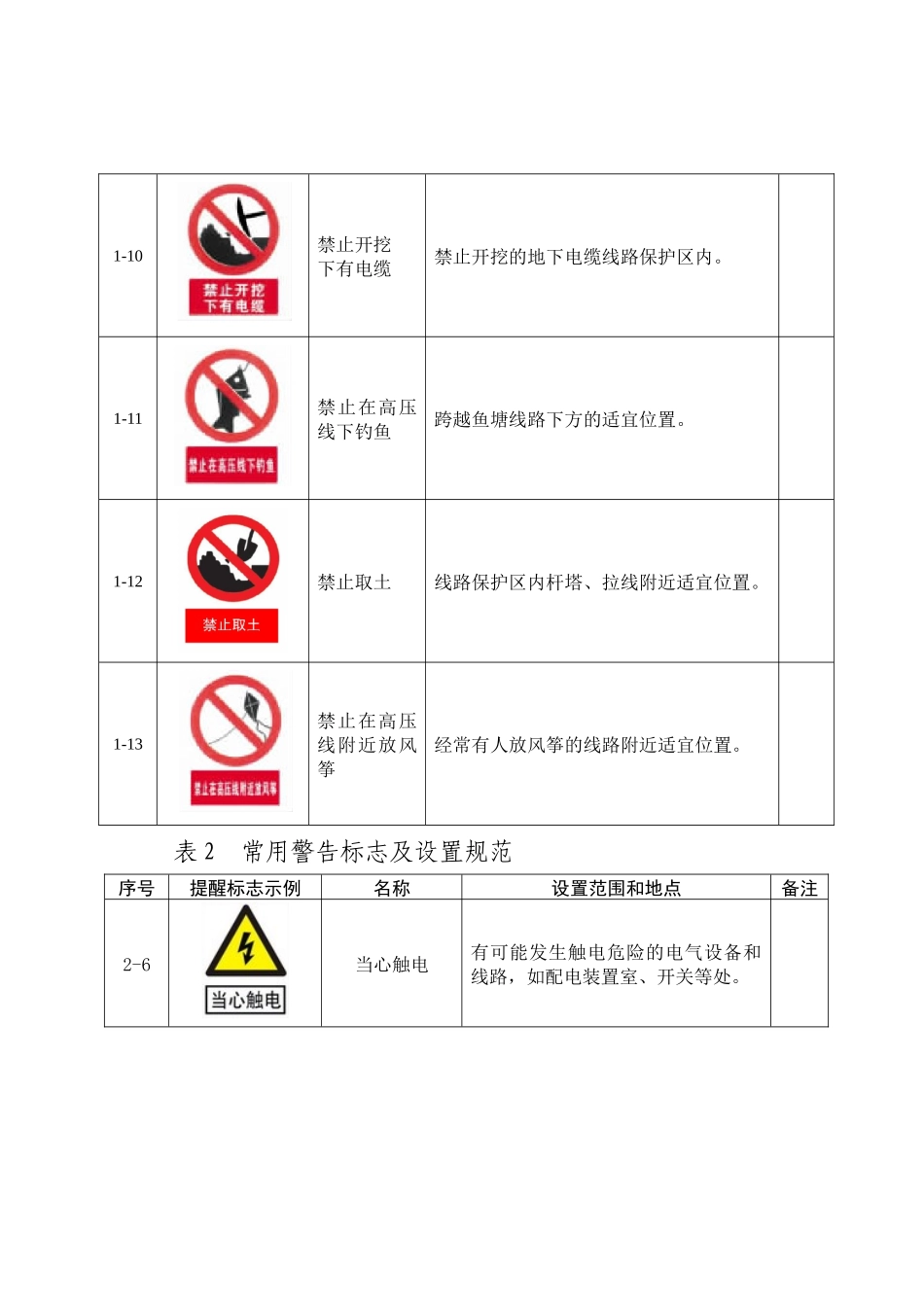

附件1国家电网公司常用安全标志及设置规范一、安全标志2.线路部分表1常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。1-2禁止烟火电缆隧道出入口等处。1-7禁止堆放消防器材存放处、消防通道等处。1-9禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。1-10禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。1-11禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。1-12禁止取土线路保护区内杆塔、拉线附近适宜位置。1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。表2常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。2-18止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。表5常用消防安全标志及设置规范序号提醒标志示例名称设置范围和地点备注5-4灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。泡沫灭火器器身上应标注“不适用于电火”字样。组合标志5-8紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。组合标志二、安全标志制作标准（二）线路部分1.禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。图1禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）单位：毫米参数种类ABA1D（B1）D1C甲90072020754943945乙70056016142734135丙50040011530524424丁4003209224419519戊3002406918314614己200160461229810庚806518504042.警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。（3）警告标志牌的制图标准如图2，参数如表2，可根据现场情况采用甲、乙、丙或丁规格。图2警告标志牌的制图标准表2警告标志牌的制图参数单位：毫米参数种类ABB1A2A1g甲50040030511521310乙400320244921708丙300240183691286丁20016012246854注：边框外角圆弧半径r=0.080A13.指令标志（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。（3）指令标志牌的制图标准如图3，参数如表3，可根据现场情况采用甲、乙、丙或丁规格。图3指令标志牌的制图标准表3指令标志牌的制图参数单位：毫米参数ABA1D（B1）种类甲500400115305乙40032092244丙30024069183丁200160461224.提示标志（1）提示标志牌的基本型式是一正方形衬底牌和相应文字，四周间隙相等。（2）提示标志牌正方形衬底色为绿色，正方形边框底色为绿色，标志符号为白色，文字为黑色（白色）黑体字，字号根据标志牌尺寸、字数调整。（3）指令标志牌的制图标准如图4，参数为：A=250毫米，D=200毫米或A=80毫米，D=65毫米。图4提示标志牌的制图标准5.消防安全标志（1）方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250毫米或根据现场实际选择，箭头方向可根据现场实际情况选择。衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。（2）组合标志牌基本型式是长...
