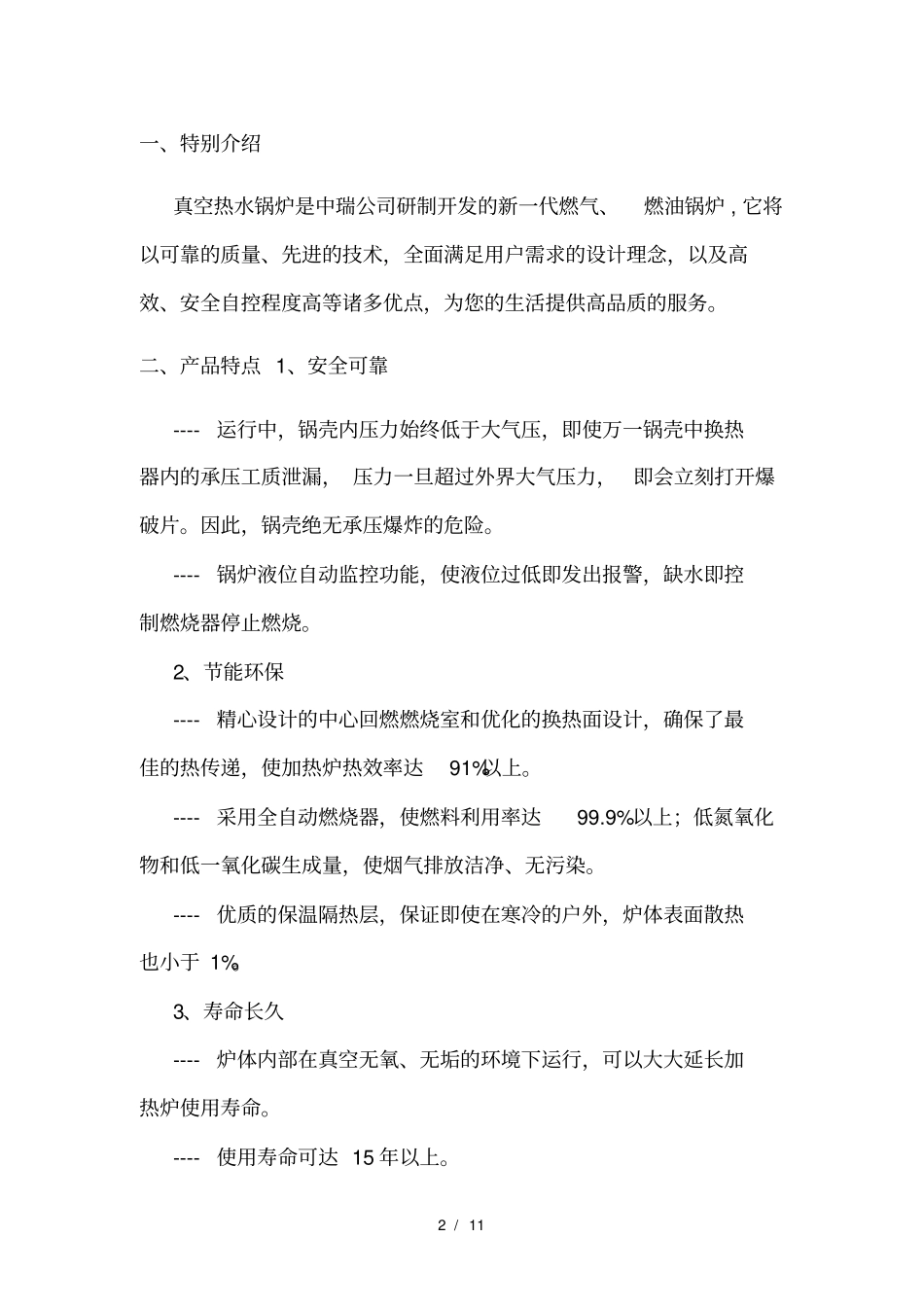

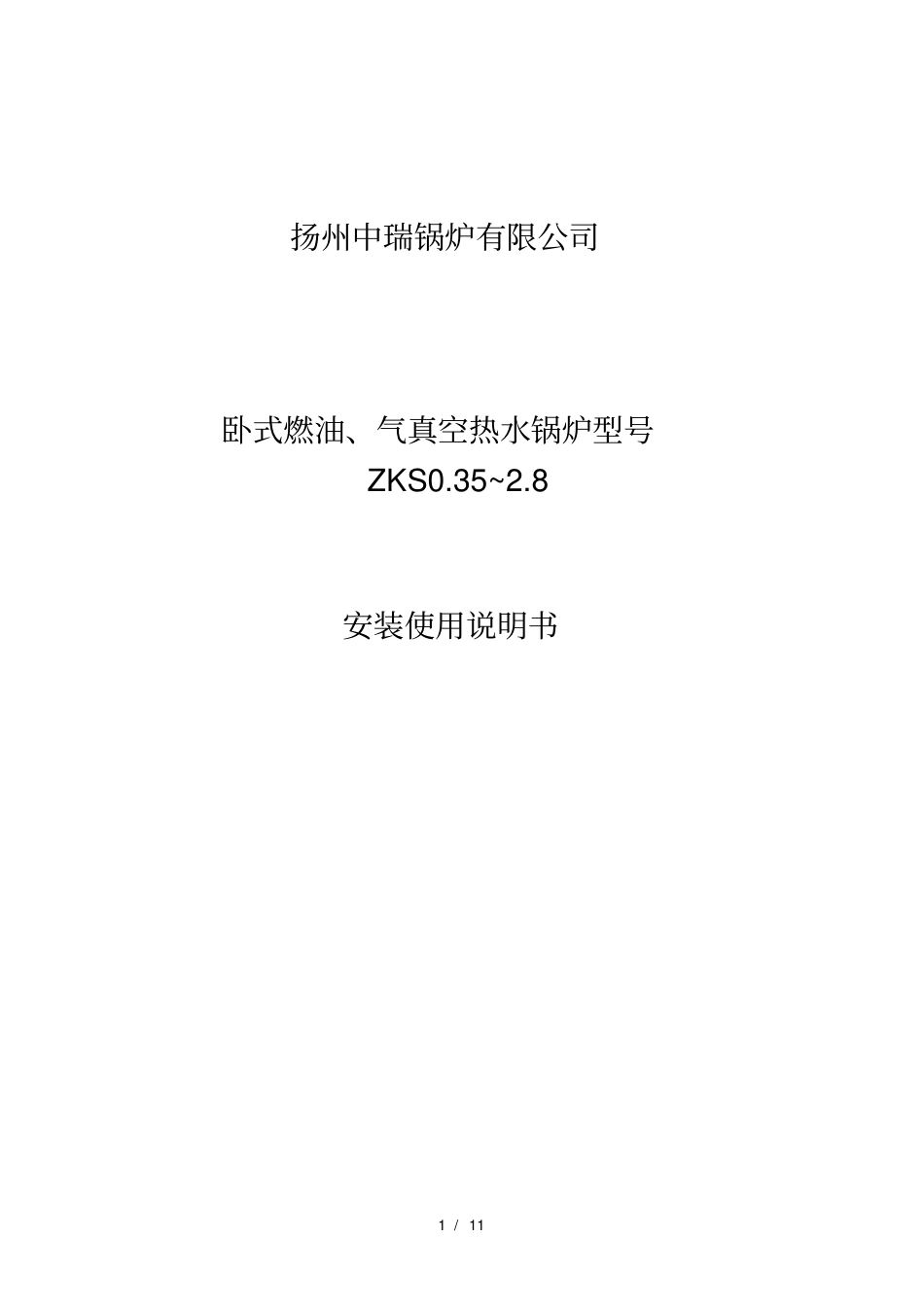

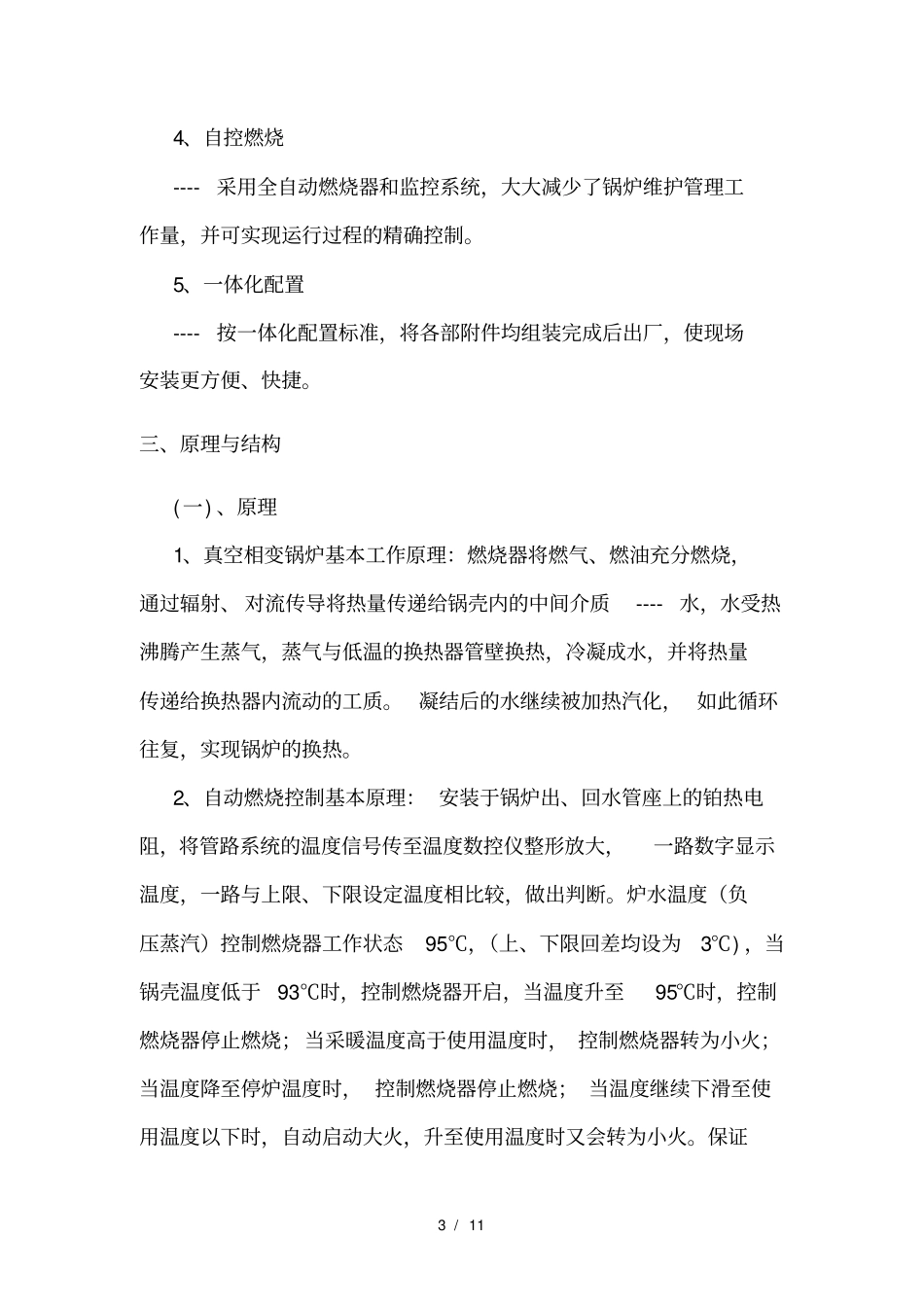

1/11扬州中瑞锅炉有限公司卧式燃油、气真空热水锅炉型号ZKS0.35~2.8安装使用说明书2/11一、特别介绍真空热水锅炉是中瑞公司研制开发的新一代燃气、燃油锅炉,它将以可靠的质量、先进的技术，全面满足用户需求的设计理念，以及高效、安全自控程度高等诸多优点，为您的生活提供高品质的服务。二、产品特点1、安全可靠----运行中，锅壳内压力始终低于大气压，即使万一锅壳中换热器内的承压工质泄漏，压力一旦超过外界大气压力，即会立刻打开爆破片。因此，锅壳绝无承压爆炸的危险。----锅炉液位自动监控功能，使液位过低即发出报警，缺水即控制燃烧器停止燃烧。2、节能环保----精心设计的中心回燃燃烧室和优化的换热面设计，确保了最佳的热传递，使加热炉热效率达91%以上。----采用全自动燃烧器，使燃料利用率达99.9%以上；低氮氧化物和低一氧化碳生成量，使烟气排放洁净、无污染。----优质的保温隔热层，保证即使在寒冷的户外，炉体表面散热也小于1%。3、寿命长久----炉体内部在真空无氧、无垢的环境下运行，可以大大延长加热炉使用寿命。----使用寿命可达15年以上。3/114、自控燃烧----采用全自动燃烧器和监控系统，大大减少了锅炉维护管理工作量，并可实现运行过程的精确控制。5、一体化配置----按一体化配置标准，将各部附件均组装完成后出厂，使现场安装更方便、快捷。三、原理与结构(一)、原理1、真空相变锅炉基本工作原理：燃烧器将燃气、燃油充分燃烧，通过辐射、对流传导将热量传递给锅壳内的中间介质----水，水受热沸腾产生蒸气，蒸气与低温的换热器管壁换热，冷凝成水，并将热量传递给换热器内流动的工质。凝结后的水继续被加热汽化，如此循环往复，实现锅炉的换热。2、自动燃烧控制基本原理：安装于锅炉出、回水管座上的铂热电阻，将管路系统的温度信号传至温度数控仪整形放大，一路数字显示温度，一路与上限、下限设定温度相比较，做出判断。炉水温度（负压蒸汽）控制燃烧器工作状态95℃，（上、下限回差均设为3℃)，当锅壳温度低于93℃时，控制燃烧器开启，当温度升至95℃时，控制燃烧器停止燃烧；当采暖温度高于使用温度时，控制燃烧器转为小火；当温度降至停炉温度时，控制燃烧器停止燃烧；当温度继续下滑至使用温度以下时，自动启动大火，升至使用温度时又会转为小火。保证4/11即使工质流量发生显著变化，也可使工质输出温度始终控制在需要的范围内。（详细操作见控制器操作说明书）3、安全监控基本原理：A、自动燃烧器安全控制(以燃气燃烧器为例)：采用可靠的程控器全自动管理燃烧程序，并逐级检测，合格方可运行下步程序。起动燃烧器，依次进行鼓风检测----吹扫可能的残余燃气----燃气压力检测----(漏气检测)----火焰监测。以上任何一环节未通过检测，燃烧器都会立即停机、报警。B、系统安全控制：锅壳上装有温度检测仪表，当锅壳内蒸汽温度达到设定极高温度时，自动切断燃料阀，停止燃烧。锅壳上装有极低水位电极，当水位降至极低水位时，自动切断燃料阀，停止燃烧，并声光报警；锅壳内压力意外超压，首先电接点压力表进行检测，如果超过电接点压力表限定的压力，系统进行声光报警并连锁保护；如果电接点压力表失灵，压力继续上升，达到爆破片的爆破压力时，爆破片爆破泄压，因此锅炉绝无超压可能。(二)、结构1、真空相变锅炉的构成：主要由锅炉本体、自动燃烧器、自动控制系统、操作间等构成。2、锅炉本体：为中心回燃湿背式结构，燃料自燃烧器向前喷入炉胆，在炉胆内正压燃烧；高温烟气在从炉胆尾部返回到前烟箱，再进入第二回程烟管进行充分换热，最后经后烟箱和烟囱排出。燃烧室上部安装换热器，换热器与水蒸气高效换热。5/113、自动燃烧器：采用适应油气集输领域工作条件的高可靠燃油燃气自动燃烧器，确保产品的运行可靠性和良好的热效率。4、操作间：为自动燃烧器提供一个适宜的工作环境。四、安装与调试(一)、验收1、按“锅炉发货清单”检查锅炉、燃烧器使用说明书及安装图纸是否齐全。2、检查装箱附件及配套部件是否齐全、完好。(二)、安装1、应按真空相变锅炉基础图要求，根据具体土质情况设计、建造基础，确认合格后，方可进行锅炉安装。2、先阅读真空相...
