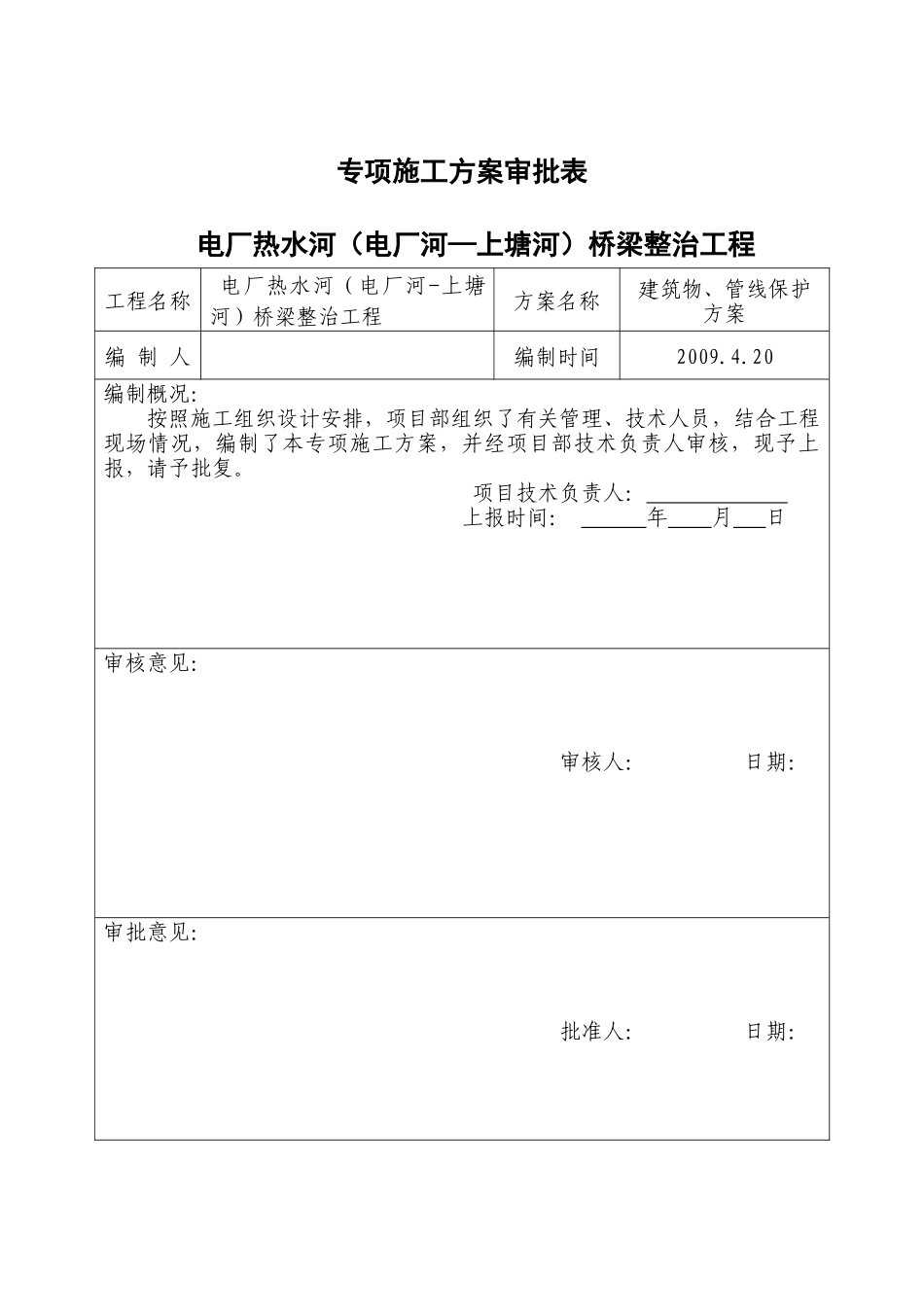

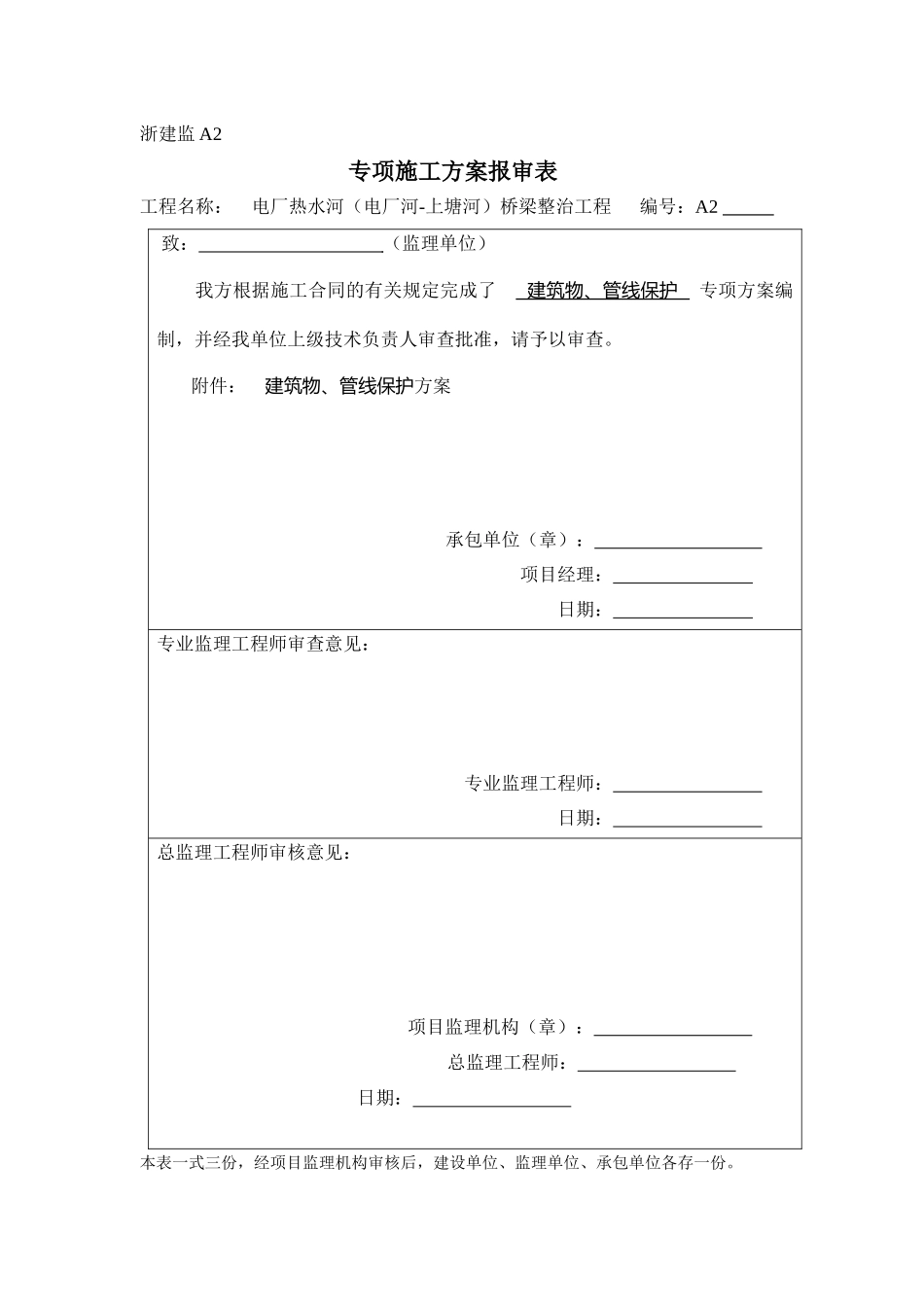

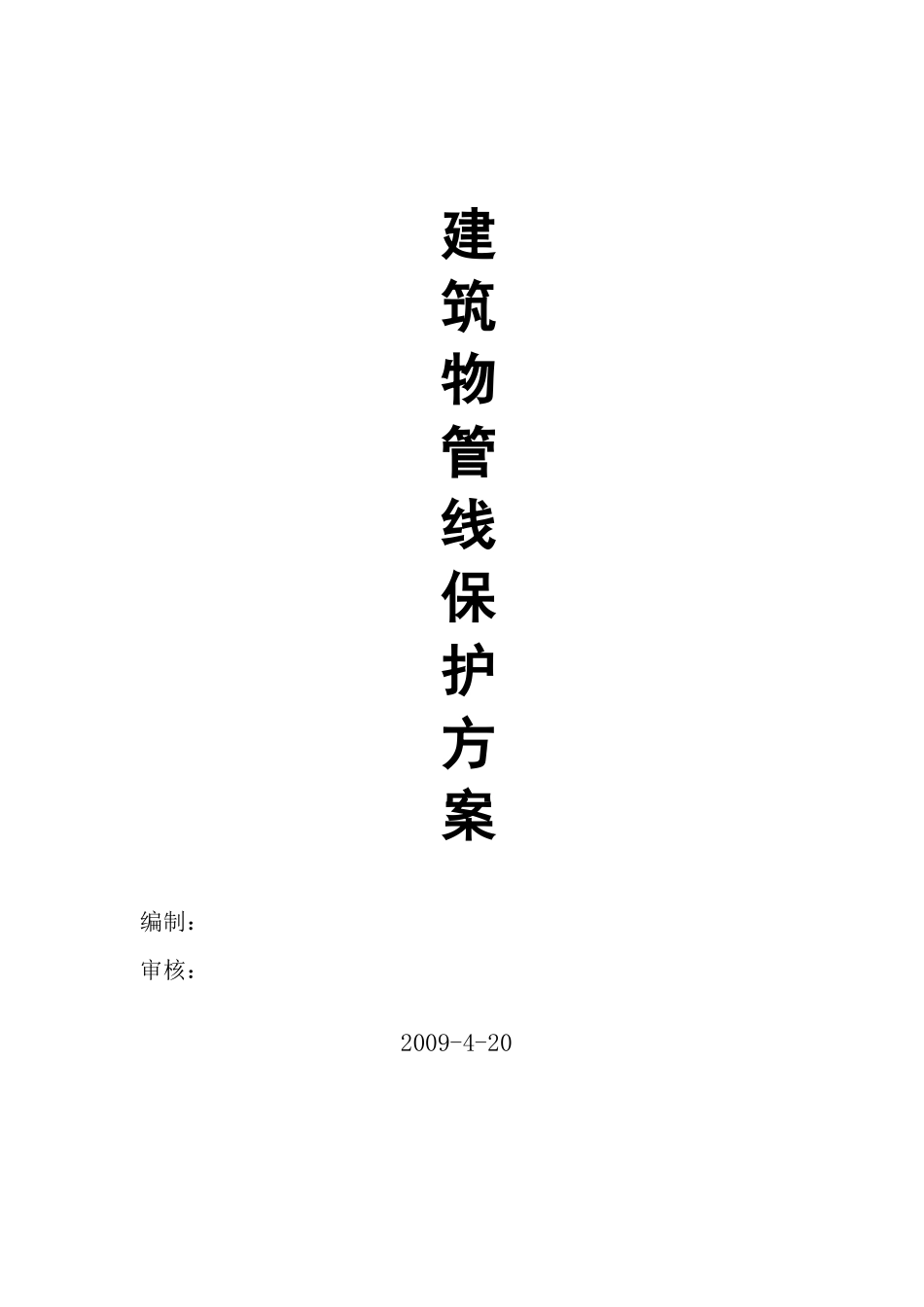

浙建监A2专项施工方案报审表工程名称：电厂热水河（电厂河-上塘河）桥梁整治工程编号：A2致：（监理单位）我方根据施工合同的有关规定完成了建筑物、管线保护专项方案编制，并经我单位上级技术负责人审查批准，请予以审查。附件：建筑物、管线保护方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。专项施工方案审批表电厂热水河（电厂河—上塘河）桥梁整治工程工程名称电厂热水河（电厂河-上塘河）桥梁整治工程方案名称建筑物、管线保护方案编制人编制时间2009.4.20编制概况：按照施工组织设计安排，项目部组织了有关管理、技术人员，结合工程现场情况，编制了本专项施工方案，并经项目部技术负责人审核，现予上报，请予批复。项目技术负责人：上报时间：年月日审核意见：审核人：日期：审批意见：批准人：日期：建筑物管线保护方案编制：审核：2009-4-20第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页建筑物及管线保护方案（一）概述电厂热水河（电厂河-上塘河）桥梁整治工程属新建桥梁及整治工程项目，工程范围内多为已建道路，并且有房屋建筑，各类线杆及已建的污水管线、电信管线、供水管线等，并且已建管道纵横交错多，由于业主所提供的地下管线图中，无详细说明其轴线位置及标高分布情况，本着安全第一，文明施工的原则，我们将采取以下措施，切实有效地做好各类管线及建、构筑物的保护工作。（二）组织管理措施（1）建立项目的专职管线保护员组成的监护体系，把保护措施，加固方案落到实处。具体组织管理网络如下：项目经理管线保护员桥梁施工队栈桥施工队（2）施工前，详细阅读、熟悉地下管线图纸等资料，并把保护地下管线措施方案作为重点进行各级交底。（3）在沟槽开挖前必须挖好样洞，尤其是路口和居民进出口的通道处样洞应加密，摸清周围管线实际走向、埋深、管径等分布情况，对于地下管线情况不明的地段应当采取人工开挖沟槽，严禁机械盲目开挖，不准野蛮施工。（4）施工过程中发现管线现状与交底内容、样洞资料不符合或直接危及管线安全异常情况时，应立即通知业主和有关管线单位到场研究，未有结论前，不得擅自处理。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（5）管线挖出后，通知业主和公用管线单位派人监护，共同商量，决定具体加固措施，一般用钢丝绳、花兰螺丝吊固，上面覆盖草包及其它保护物，防止外击碰伤管线，重要管线必须派人监护、跟踪观测。（三）实施各类管线或建筑物保护措施流程如下：调查各类管线及构建筑物情况提出加固措施业主、监理、管线和有关管理单位审批实施加固保护方案管道施工中监测保护对象正常异常管道继续施工至完成（四）房屋保护措施根据现场踏勘，桥梁施工范围内的房屋极大多数为公司及居民房屋，层数1层、2层、3层不等，采用业主及设计提供的导线点进行测量放样，放出桥台开挖边线，并且将附近的房屋位置正确地表示在图纸上，明确相互之间的关系，及时向业主征求意见，以便业主早日可以采取相应的应急措施，考虑采用保护措施还是采取拆迁措施。当承台基坑开挖施工时，若房屋未能及时拆迁，或横穿支管离房屋较近时，应对房屋结构进行彻底调查模清，根据实际情况，采取相应的保护措施。（1）当沟槽开挖线距房屋大于4米，沟槽开挖深度小于3米时，一般采用基坑两侧密第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页排钢板桩支护坑壁，圆木水平支撑的方法保护，同时应派人进行监护，遇自然地面开裂、沉陷等异常情况时，当即填满沟槽，确保房屋稳定。（具体计算详见深基坑方案）（2）当沟槽开挖线距房屋小于4米，沟槽开挖深度大于3米时，拟采取水泥搅拌桩围护的方法保护，围护桩密打4排以上，桩与桩之间搭接10厘米，使水泥桩形成一道整体挡墙，增强整体抗剪能力。围护桩长一般大于8米，水泥掺入量大于15%，成桩...
