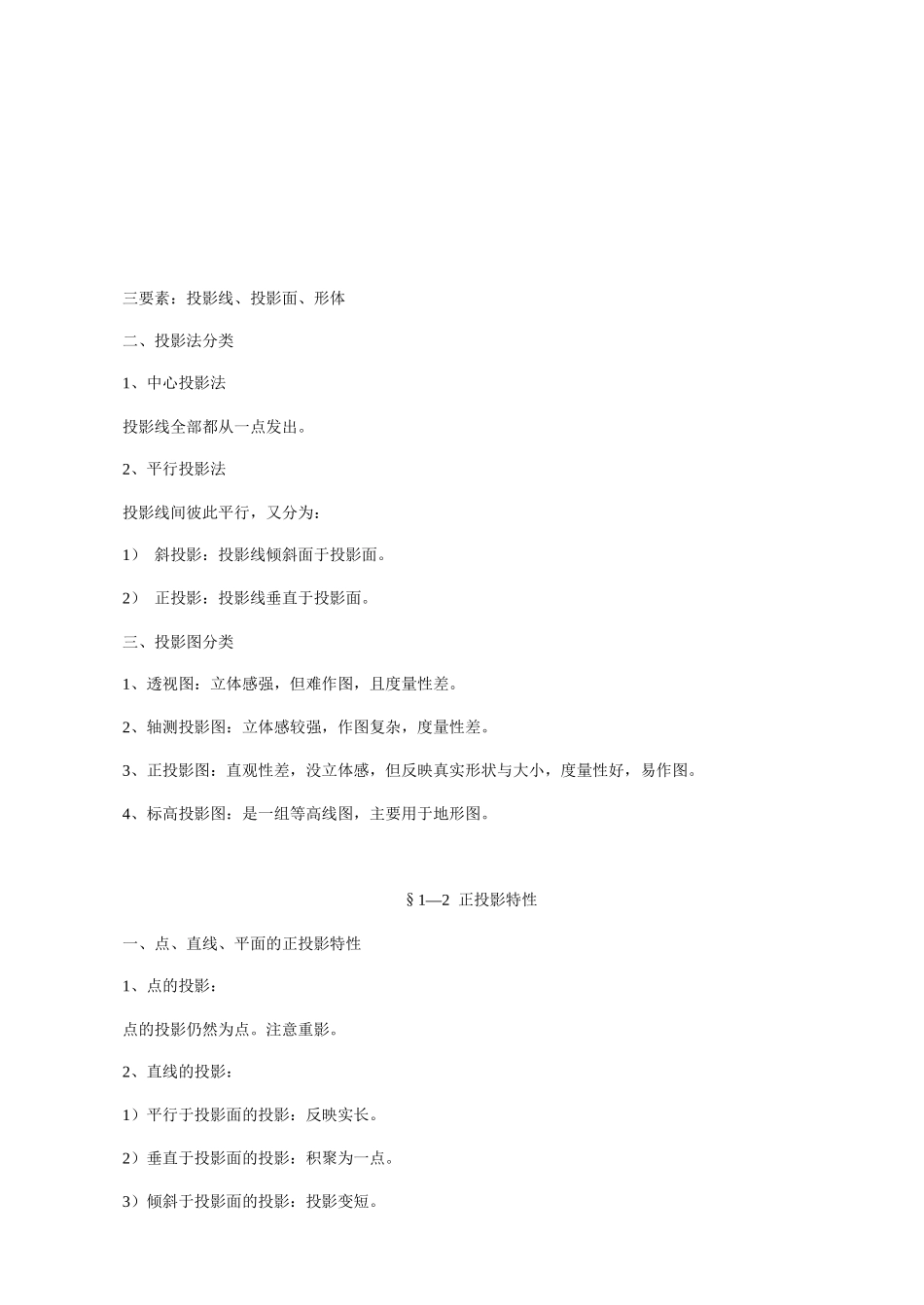

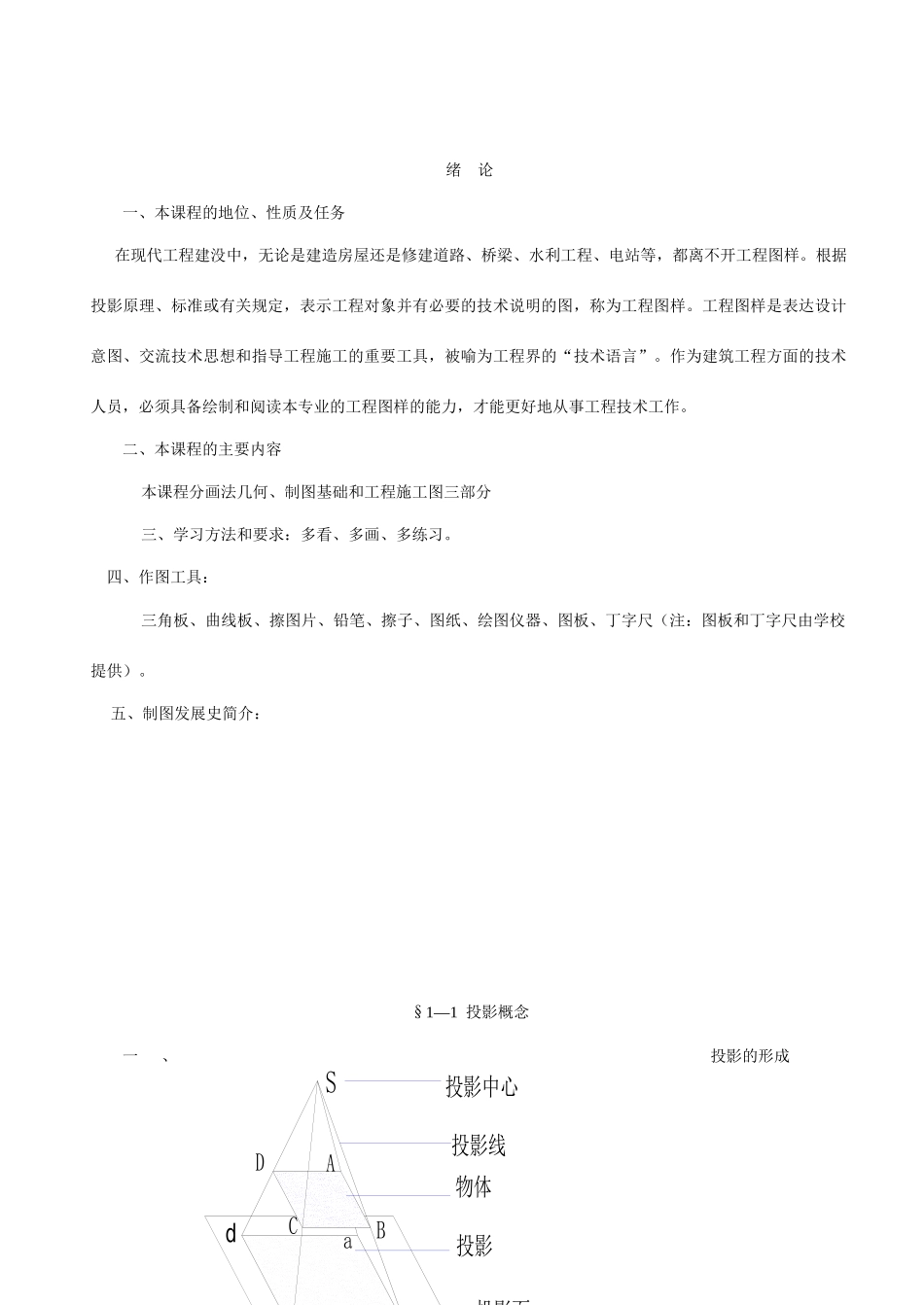

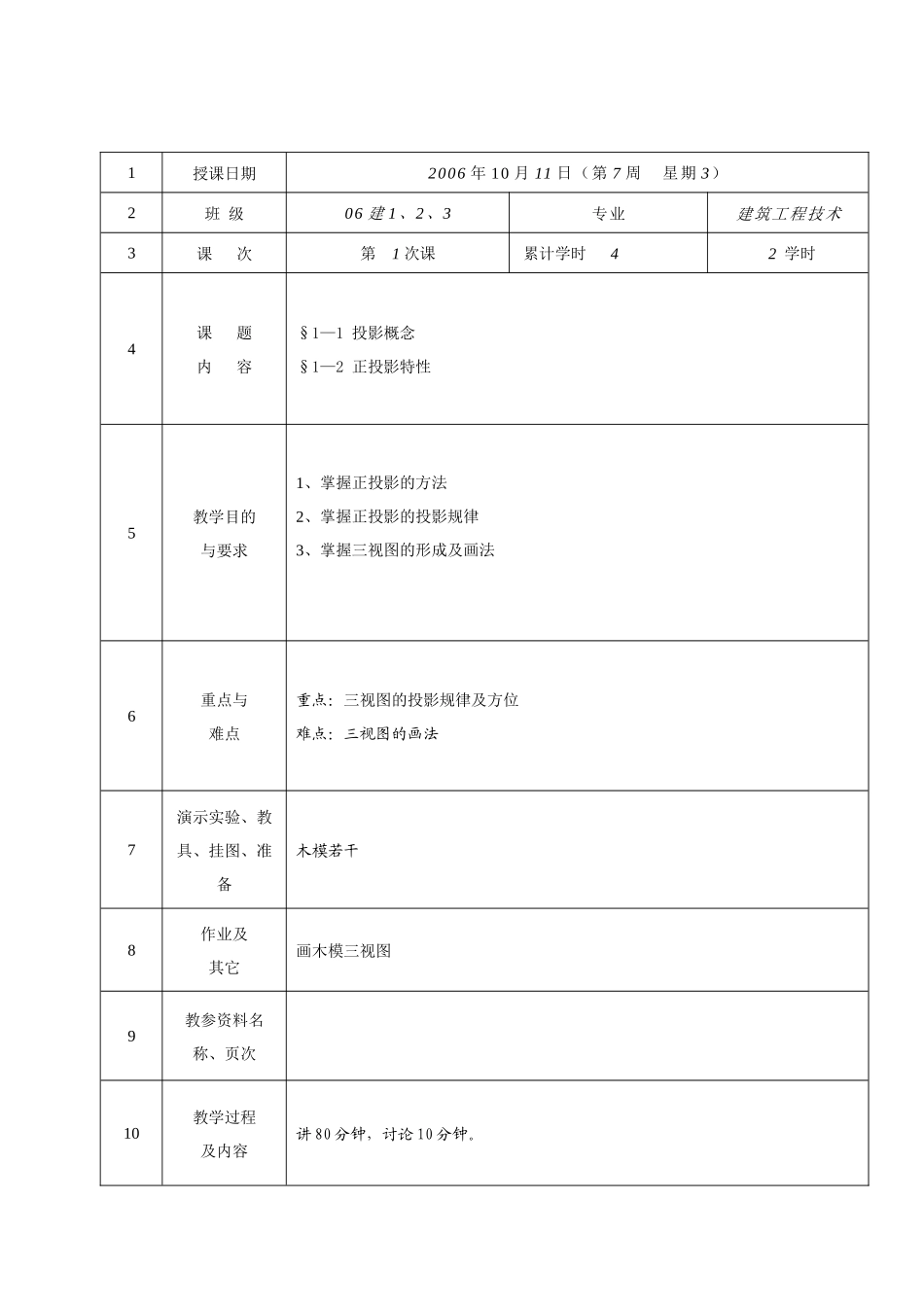

1授课日期2006年10月11日（第7周星期3）2班级06建1、2、3专业建筑工程技术3课次第1次课累计学时42学时4课题内容§1—1投影概念§1—2正投影特性5教学目的与要求1、掌握正投影的方法2、掌握正投影的投影规律3、掌握三视图的形成及画法6重点与难点重点：三视图的投影规律及方位难点：三视图的画法7演示实验、教具、挂图、准备木模若干8作业及其它画木模三视图9教参资料名称、页次10教学过程及内容讲80分钟，讨论10分钟。绪论一、本课程的地位、性质及任务在现代工程建没中，无论是建造房屋还是修建道路、桥梁、水利工程、电站等，都离不开工程图样。根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图，称为工程图样。工程图样是表达设计意图、交流技术思想和指导工程施工的重要工具，被喻为工程界的“技术语言”。作为建筑工程方面的技术人员，必须具备绘制和阋读本专业的工程图样的能力，才能更好地从事工程技术工作。二、本课程的主要内容本课程分画法几何、制图基础和工程施工图三部分三、学习方法和要求：多看、多画、多练习。四、作图工具：三角板、曲线板、擦图片、铅笔、擦子、图纸、绘图仪器、图板、丁字尺（注：图板和丁字尺由学校提供）。五、制图发展史简介：§1—1投影概念一、投影的形成S投影线物体投影投影面dcbaDABCP投影中心三要素：投影线、投影面、形体二、投影法分类1、中心投影法投影线全部都从一点发出。2、平行投影法投影线间彼此平行，又分为：1）斜投影：投影线倾斜面于投影面。2）正投影：投影线垂直于投影面。三、投影图分类1、透视图：立体感强，但难作图，且度量性差。2、轴测投影图：立体感较强，作图复杂，度量性差。3、正投影图：直观性差，没立体感，但反映真实形状与大小，度量性好，易作图。4、标高投影图：是一组等高线图，主要用于地形图。§1—2正投影特性一、点、直线、平面的正投影特性1、点的投影：点的投影仍然为点。注意重影。2、直线的投影：1）平行于投影面的投影：反映实长。2）垂直于投影面的投影：积聚为一点。3）倾斜于投影面的投影：投影变短。3、平面图形的投影：1）平行于投影面的投影：反映实形。2）垂直于投影面的投影：积聚为一条直线。3）倾斜于投影面的投影：投影变小，有类似性。二、三视图（一）三视图的形成1、三面投影体系的建立三个投影面：正面V、水平面H、侧面W。三根坐标轴：OX、OY、OZ2、物体在三投影面上的投影由前向后投影，得正面投影（主视图）由左向右投影，得侧面投影（左视图）由上向下投影，得水平面投影（俯视图）3、三投影面的展开OY轴一分为二，即OYH、OYW初学时，可保留坐标轴，熟悉后不要坐标轴。（二）三面投影图之间的投影关系：1、方位介绍三视图中的前后、左右、上下。2、介绍物体在三视图中的长、宽、高3、投影关系长对正、高平齐、宽相等。4、画线原则可见轮廓线用粗实线绘制，不可见轮廓线用虚线绘制，投影线、投影轴、作图线等均用细实线绘制。1授课日期2005年10月16日（第8周星期1）2班级高职2006级班专业建筑工程技术3课次第2次课累计学时42学时4课题内容§2—2点、直线、平面的投影作图5教学目的与要求1、掌握点、线、面的投影规律。2、正确求出线、面上的点的投影。6重点与难点重点：点、线、面的投影规律难点：线、面上的点的投影7演示实验、教具、挂图、准备木模若干8作业及其它习题：画木模三视图9教参资料名称、页次10教学过程及内容讲70分钟，练习20分钟。一、点的三面投影1、投影标记空间点A（大写）投影a（小写）H面上为a，V面上为a´，W面上为a2、点与其投影的空间关系及坐标定出axayazA点到H面的距离为：ZA点到V面的距离为：YA点到W面的距离为：X3、点的投影规律长对正，高平齐，宽相等4、两点间的相对位置及可见性1）相对位置：Y大在前、X大在左、Z大在上反之在后、右、下2）可见性（重影）在前、左、上为可见，反之不可见，对重影点加（）。二、直线（一）直线的三面投影直线是由两端点确定的，直线的投影即为两端点的投影，将三个投影面上的同面投影连接起来即为直线的三面投影。（二）各种位置直线的投影特征1、一般位置直线：倾斜于三个投影面，三面投影...
