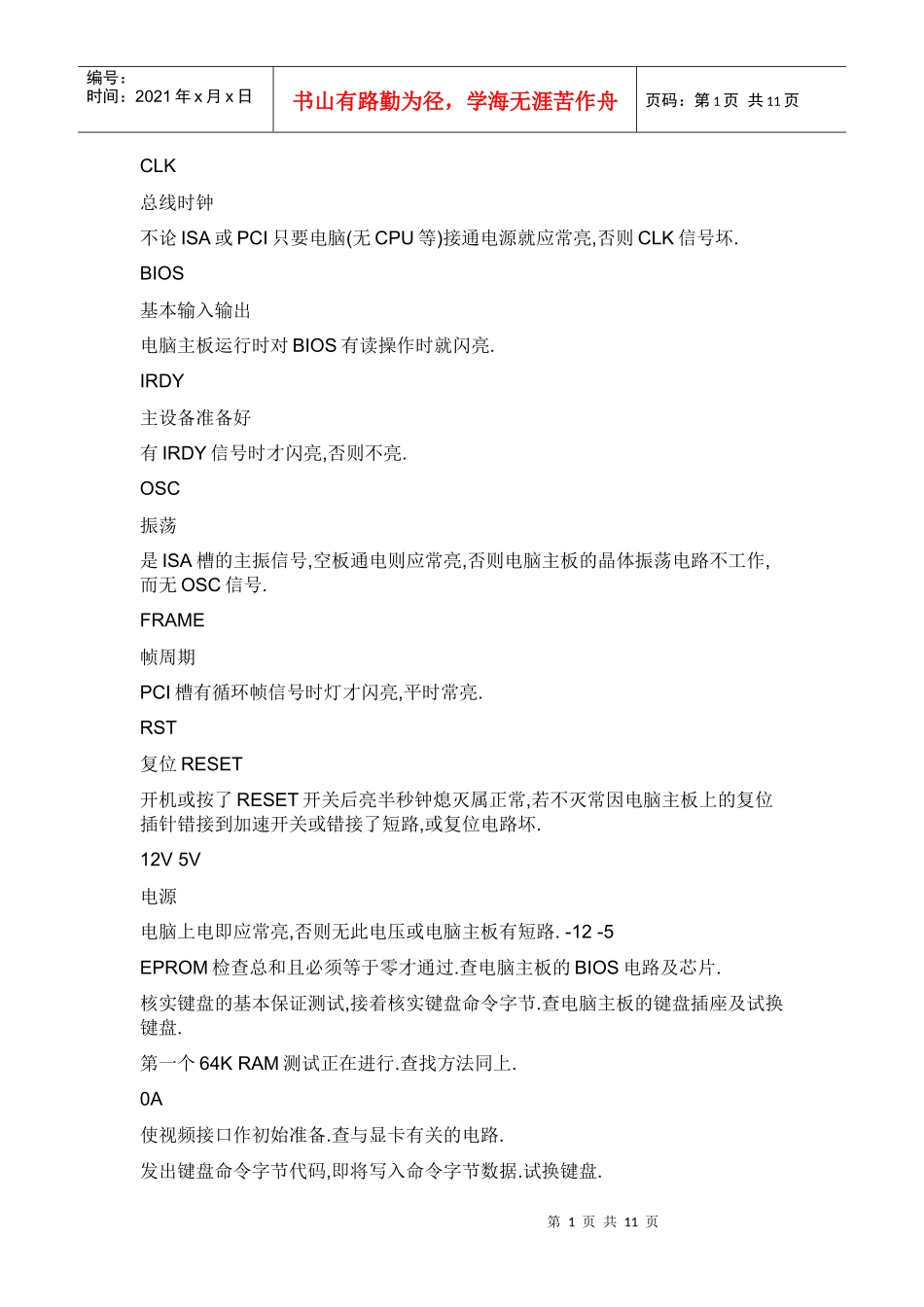

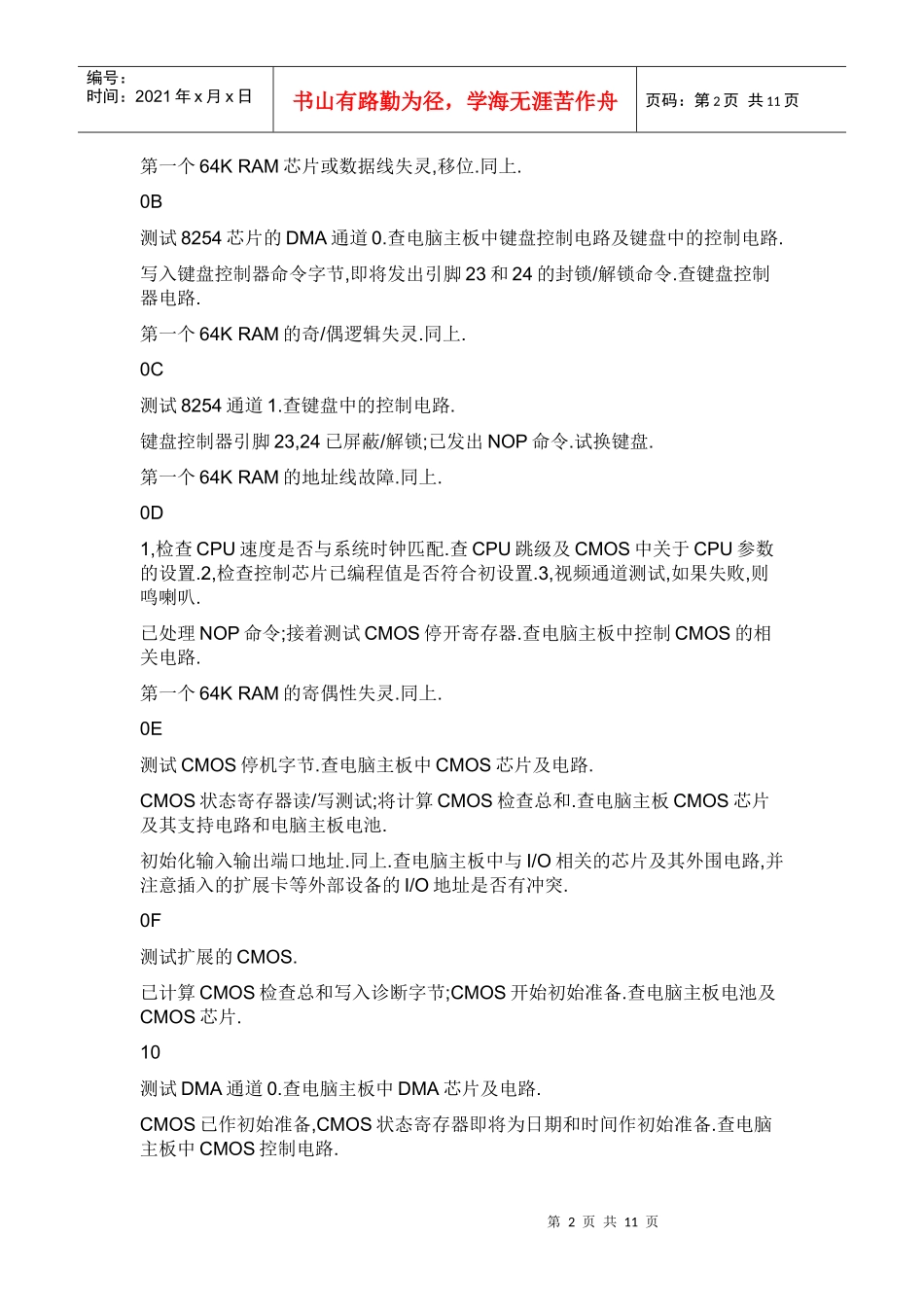

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页CLK总线时钟不论ISA或PCI只要电脑(无CPU等)接通电源就应常亮,否则CLK信号坏.BIOS基本输入输出电脑主板运行时对BIOS有读操作时就闪亮.IRDY主设备准备好有IRDY信号时才闪亮,否则不亮.OSC振荡是ISA槽的主振信号,空板通电则应常亮,否则电脑主板的晶体振荡电路不工作,而无OSC信号.FRAME帧周期PCI槽有循环帧信号时灯才闪亮,平时常亮.RST复位RESET开机或按了RESET开关后亮半秒钟熄灭属正常,若不灭常因电脑主板上的复位插针错接到加速开关或错接了短路,或复位电路坏.12V5V电源电脑上电即应常亮,否则无此电压或电脑主板有短路.-12-5EPROM检查总和且必须等于零才通过.查电脑主板的BIOS电路及芯片.核实键盘的基本保证测试,接着核实键盘命令字节.查电脑主板的键盘插座及试换键盘.第一个64KRAM测试正在进行.查找方法同上.0A使视频接口作初始准备.查与显卡有关的电路.发出键盘命令字节代码,即将写入命令字节数据.试换键盘.第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第一个64KRAM芯片或数据线失灵,移位.同上.0B测试8254芯片的DMA通道0.查电脑主板中键盘控制电路及键盘中的控制电路.写入键盘控制器命令字节,即将发出引脚23和24的封锁/解锁命令.查键盘控制器电路.第一个64KRAM的奇/偶逻辑失灵.同上.0C测试8254通道1.查键盘中的控制电路.键盘控制器引脚23,24已屏蔽/解锁;已发出NOP命令.试换键盘.第一个64KRAM的地址线故障.同上.0D1,检查CPU速度是否与系统时钟匹配.查CPU跳级及CMOS中关于CPU参数的设置.2,检查控制芯片已编程值是否符合初设置.3,视频通道测试,如果失败,则鸣喇叭.已处理NOP命令;接着测试CMOS停开寄存器.查电脑主板中控制CMOS的相关电路.第一个64KRAM的寄偶性失灵.同上.0E测试CMOS停机字节.查电脑主板中CMOS芯片及电路.CMOS状态寄存器读/写测试;将计算CMOS检查总和.查电脑主板CMOS芯片及其支持电路和电脑主板电池.初始化输入输出端口地址.同上.查电脑主板中与I/O相关的芯片及其外围电路,并注意插入的扩展卡等外部设备的I/O地址是否有冲突.0F测试扩展的CMOS.已计算CMOS检查总和写入诊断字节;CMOS开始初始准备.查电脑主板电池及CMOS芯片.10测试DMA通道0.查电脑主板中DMA芯片及电路.CMOS已作初始准备,CMOS状态寄存器即将为日期和时间作初始准备.查电脑主板中CMOS控制电路.第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页第一个64KRAM第0位故障.查电脑主板中内存管理电路及内存槽有否生锈有杂物否内存条坏否代码AwardAMIPhoenix/Tandy300011测试DMA通道1.查电脑主板中DMA芯片及该芯片周边电路.CMOS状态寄存器已作初始准备,即将停用DMA和中断控制器.查电脑主板中与DMA和中断控制器有关芯片及其外围电路.第一个64KRAM第1位故障.同代码10.12测试DMA页面寄存器.查电脑主板中DMA芯片及该芯片的周边电路.停用DMA控制器1以及中断控制器1和2;即将视频显示器并使端口B作初始准备.查电脑主板或显卡中视频接口电路.第一个64KRAM第2位故障.同代码10.13测试8741键盘控制器接口.查电脑主板中键盘接口电路.视频显示器已停用,端口B已作初始准备;即将开始电路片初始化/存储器自动检测.查显卡中控制芯片,显存芯片及其外围电路.第一个64KRAM第3位故障.同代码10.14测试8254计时器0.查电脑主板中的计时器电路.电路片初始化/存储器自动检测结束;8254计时器测试即将开始.查电脑主板中8254或与计时器有关的芯片及其支持电路.第一个64KRAM第4位故障.同代码10.15测8259中断屏蔽位.查电脑主板中的8259芯片及其周边电路.第2通道计时器测试了一半;8254第2通道计时器即将完成测试.查电脑主板中计时器电路部分.第一个64KRAM第5位故障.同代码10.第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页16建立8259所用的中断矢量表.查电脑主板中8259芯片及其周围电路.第2通道计时器测试结束;8254第1通道计时器即将完成测试.查电脑主板中计时器芯片及其外围.第一个64KRAM第6位故障.同代码1...
