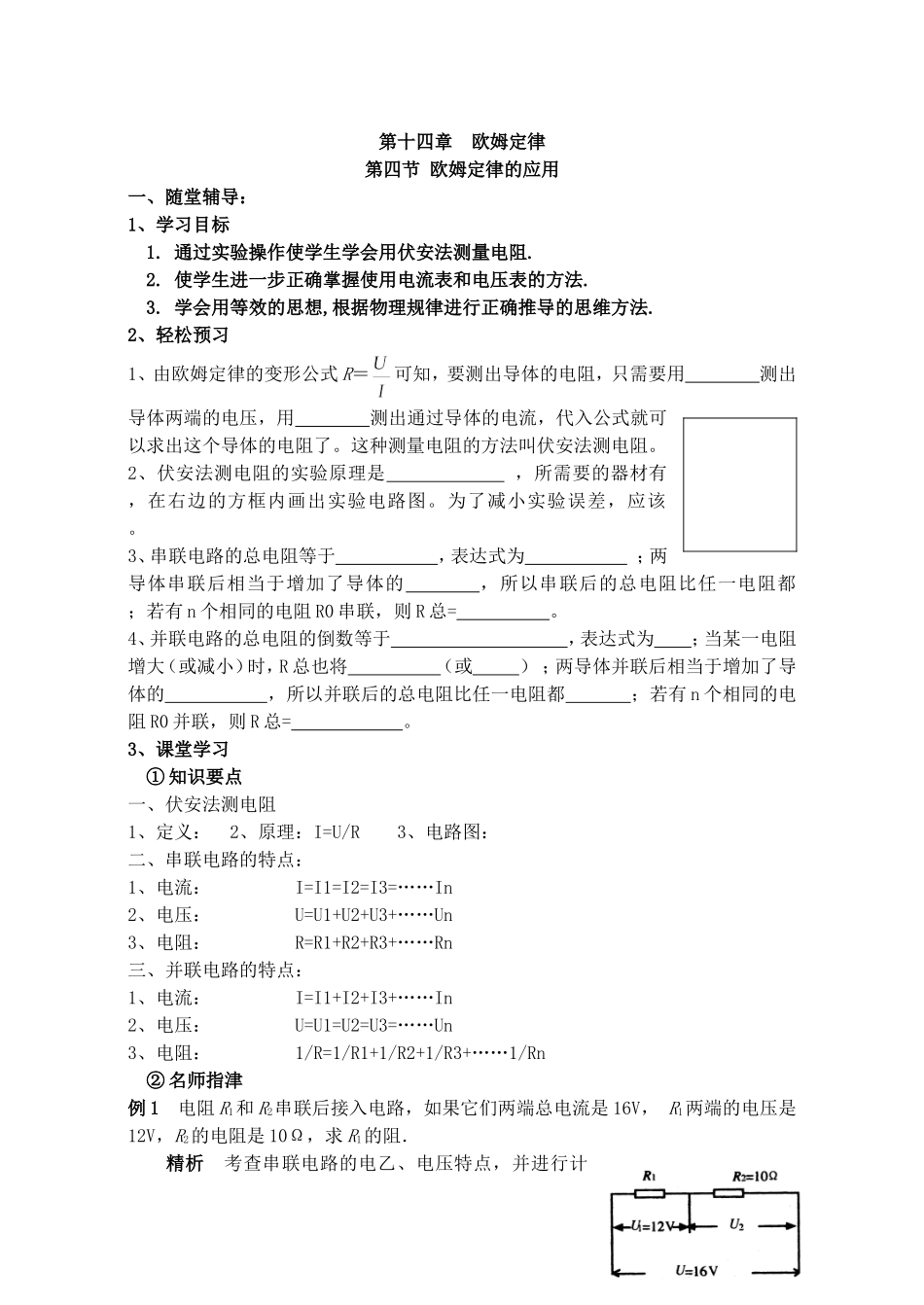

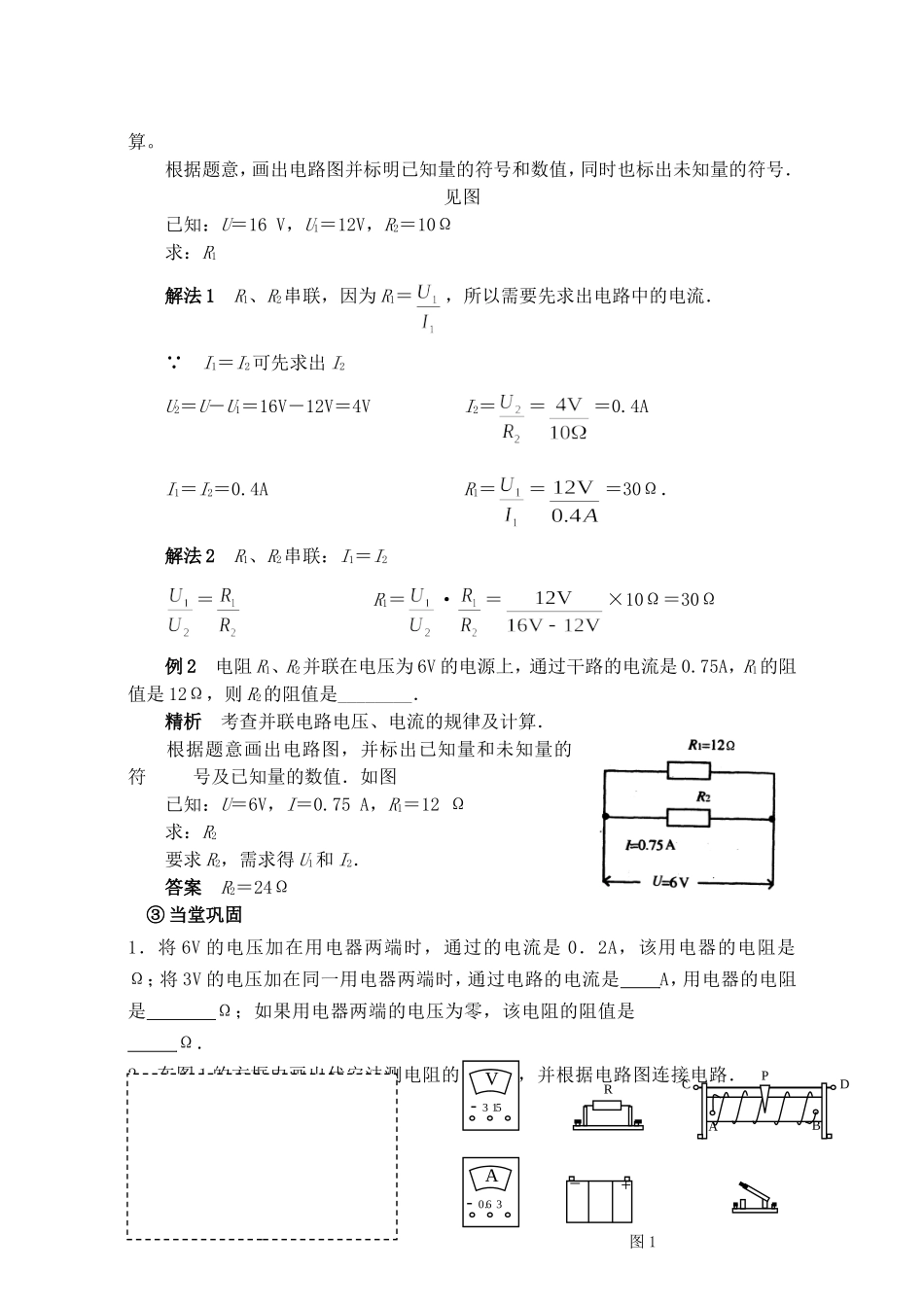

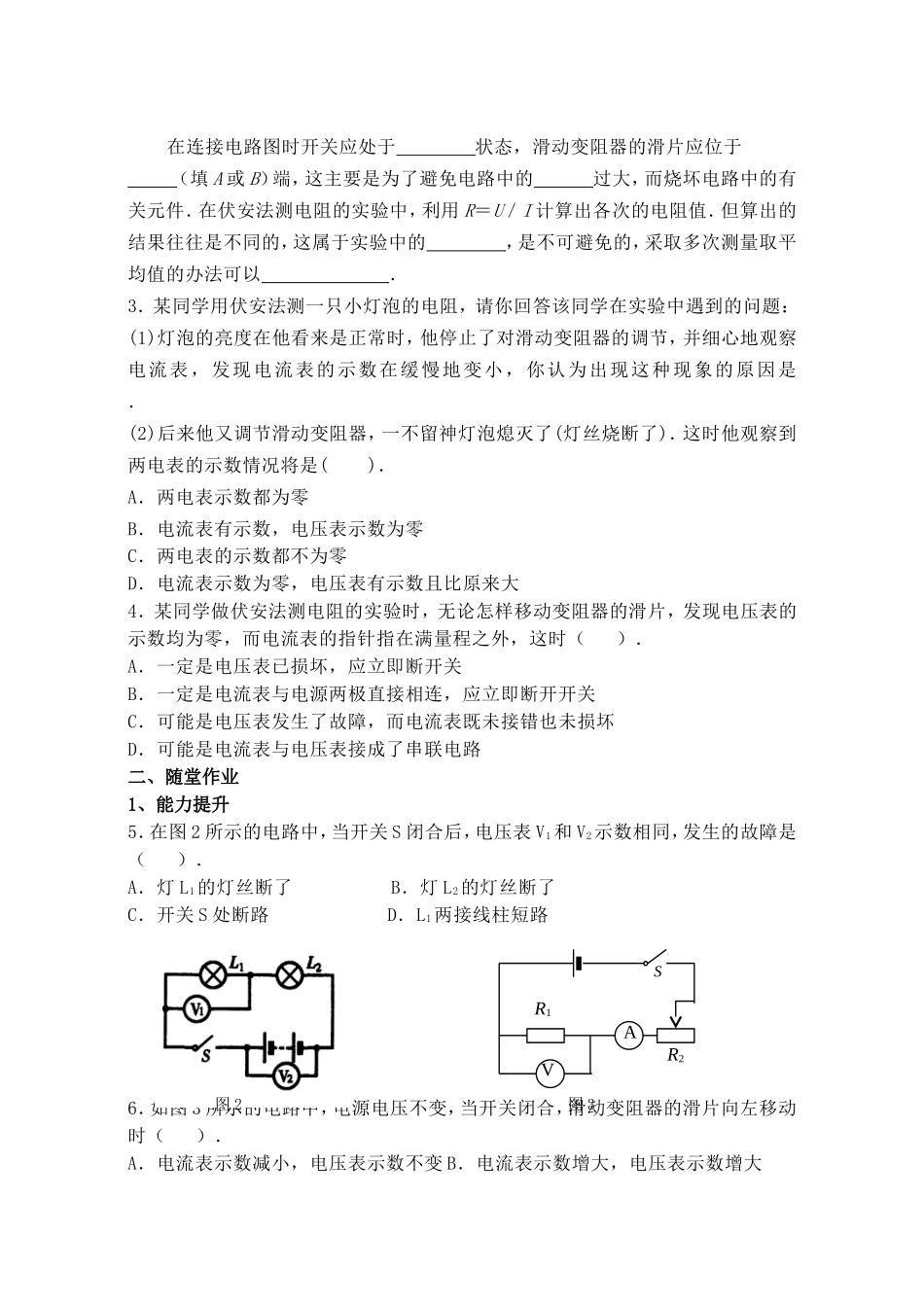

第十四章欧姆定律第四节欧姆定律的应用一、随堂辅导：1、学习目标1.通过实验操作使学生学会用伏安法测量电阻.2.使学生进一步正确掌握使用电流表和电压表的方法.3.学会用等效的思想,根据物理规律进行正确推导的思维方法.2、轻松预习1、由欧姆定律的变形公式R＝可知，要测出导体的电阻，只需要用测出导体两端的电压，用测出通过导体的电流，代入公式就可以求出这个导体的电阻了。这种测量电阻的方法叫伏安法测电阻。2、伏安法测电阻的实验原理是，所需要的器材有，在右边的方框内画出实验电路图。为了减小实验误差，应该。3、串联电路的总电阻等于，表达式为；两导体串联后相当于增加了导体的，所以串联后的总电阻比任一电阻都；若有n个相同的电阻R0串联，则R总=。4、并联电路的总电阻的倒数等于，表达式为；当某一电阻增大（或减小）时，R总也将（或）；两导体并联后相当于增加了导体的，所以并联后的总电阻比任一电阻都；若有n个相同的电阻R0并联，则R总=。3、课堂学习①知识要点一、伏安法测电阻1、定义：2、原理：I=U/R3、电路图：二、串联电路的特点：1、电流：I=I1=I2=I3=……In2、电压：U=U1+U2+U3+……Un3、电阻：R=R1+R2+R3+……Rn三、并联电路的特点：1、电流：I=I1+I2+I3+……In2、电压：U=U1=U2=U3=……Un3、电阻：1/R=1/R1+1/R2+1/R3+……1/Rn②名师指津例1电阻R1和R2串联后接入电路，如果它们两端总电流是16V，R1两端的电压是12V，R2的电阻是10Ω，求R1的阻．精析考查串联电路的电乙、电压特点，并进行计算。根据题意，画出电路图并标明已知量的符号和数值，同时也标出未知量的符号．见图已知：U＝16V，U1＝12V，R2＝10Ω求：R1解法1R1、R2串联，因为R1＝，所以需要先求出电路中的电流． I1＝I2可先求出I2U2＝U－U1＝16V－12V＝4VI2＝＝＝0.4AI1＝I2＝0.4AR1＝＝＝30Ω．解法2R1、R2串联：I1＝I2＝R1＝·＝×10Ω＝30Ω例2电阻R1、R2并联在电压为6V的电源上，通过干路的电流是0.75A，R1的阻值是12Ω，则R2的阻值是________．精析考查并联电路电压、电流的规律及计算．根据题意画出电路图，并标出已知量和未知量的符号及已知量的数值．如图已知：U＝6V，I＝0.75A，R1＝12Ω求：R2要求R2，需求得U1和I2．答案R2＝24Ω③当堂巩固1．将6V的电压加在用电器两端时，通过的电流是0．2A，该用电器的电阻是Ω；将3V的电压加在同一用电器两端时，通过电路的电流是A，用电器的电阻是Ω；如果用电器两端的电压为零，该电阻的阻值是Ω．2．在图1的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．A-0.63V-315+_PCABDR图1在连接电路图时开关应处于状态，滑动变阻器的滑片应位于（填A或B）端，这主要是为了避免电路中的过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R＝U／I计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的，是不可避免的，采取多次测量取平均值的办法可以．3．某同学用伏安法测一只小灯泡的电阻，请你回答该同学在实验中遇到的问题：(1)灯泡的亮度在他看来是正常时，他停止了对滑动变阻器的调节，并细心地观察电流表，发现电流表的示数在缓慢地变小，你认为出现这种现象的原因是．(2)后来他又调节滑动变阻器，一不留神灯泡熄灭了(灯丝烧断了)．这时他观察到两电表的示数情况将是()．A．两电表示数都为零B．电流表有示数，电压表示数为零C．两电表的示数都不为零D．电流表示数为零，电压表有示数且比原来大4．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（）．A．一定是电压表已损坏，应立即断开关B．一定是电流表与电源两极直接相连，应立即断开开关C．可能是电压表发生了故障，而电流表既未接错也未损坏D．可能是电流表与电压表接成了串联电路二、随堂作业1、能力提升5．在图2所示的电路中，当开关S闭合后，电压表V1和V2示数相同，发生的故障是（）．A．灯L1的灯丝断了B．灯L2的灯丝断了C．开关S处断路D．L1两接线柱短路6．如图3所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片向左移动时（）．A．电流表示数减小，电压表示数不变B．电...
