联合年检各部门要求提交的年检材料 VIP免费

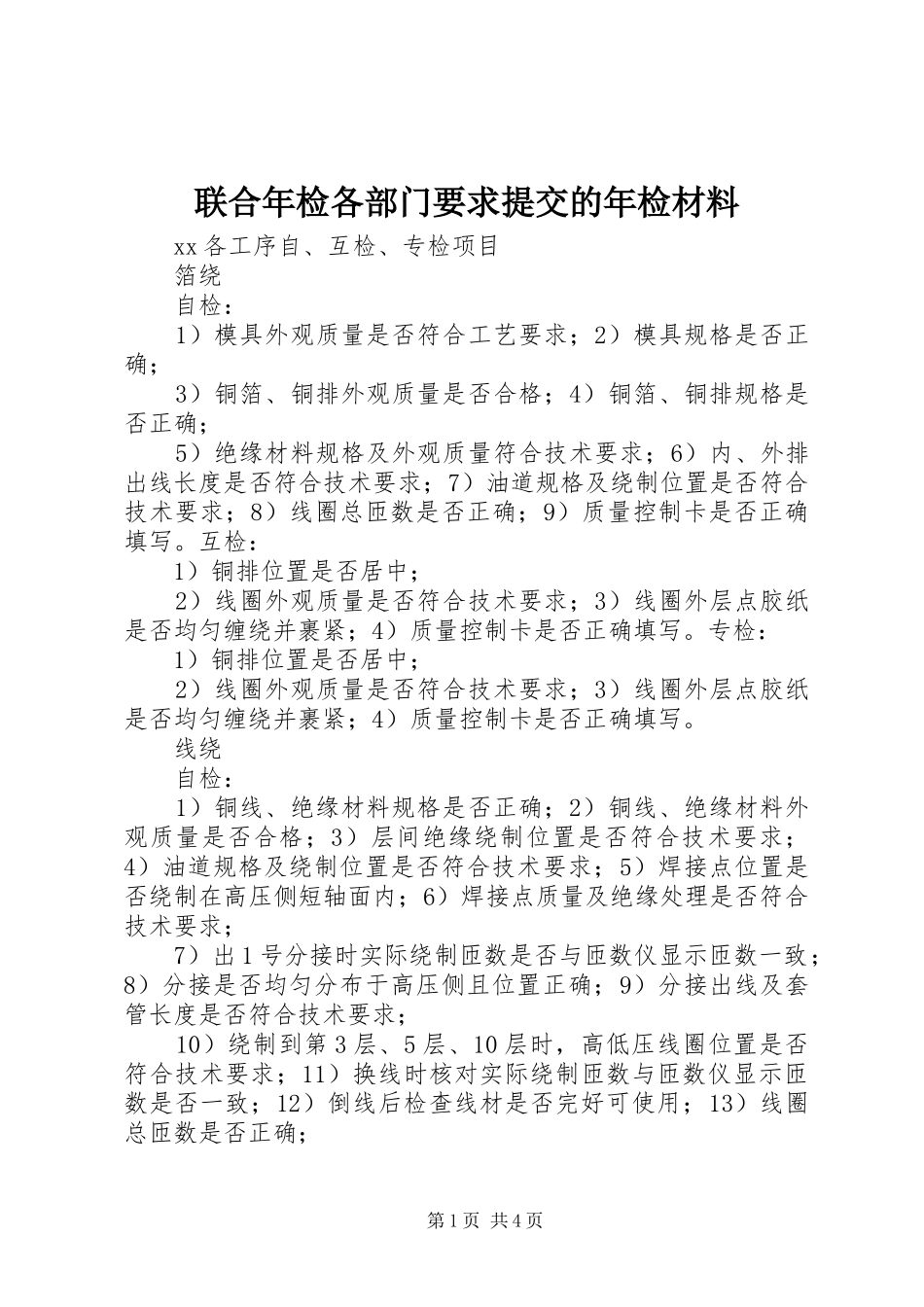

联合年检各部门要求提交的年检材料 _第1页
1/4

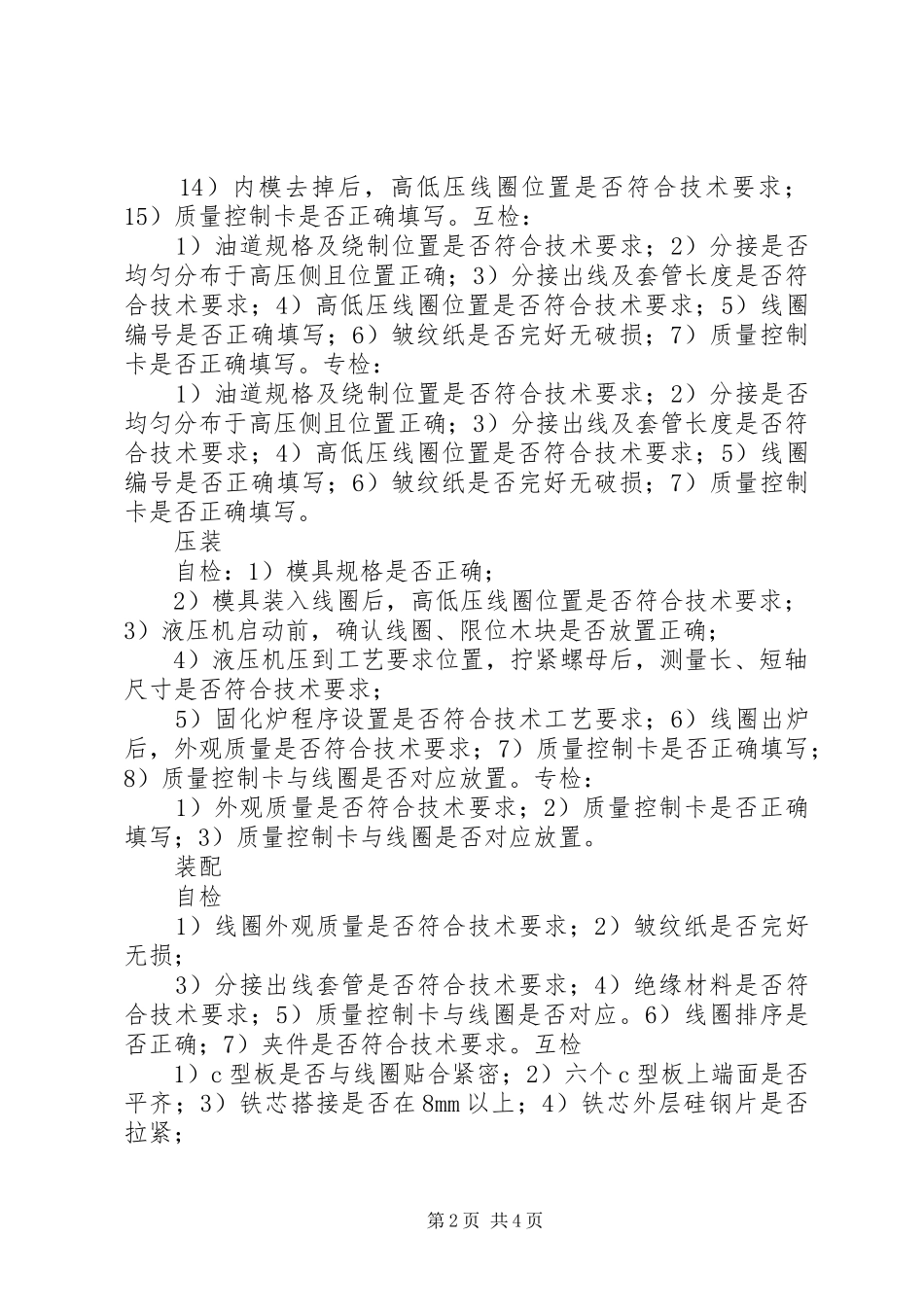

联合年检各部门要求提交的年检材料 _第2页
2/4

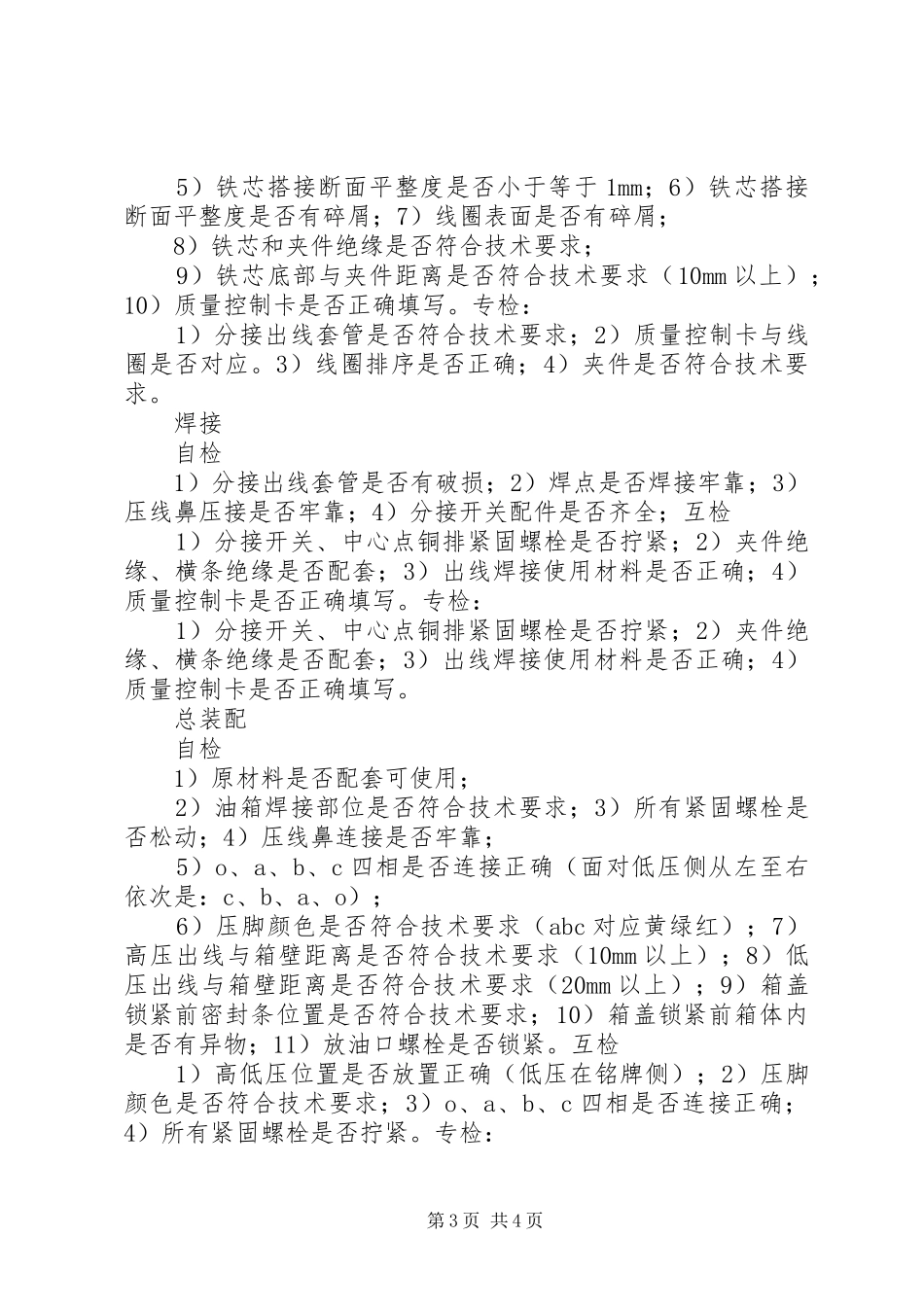

联合年检各部门要求提交的年检材料 _第3页
3/4
联合年检各部门要求提交的年检材料xx各工序自、互检、专检项目箔绕自检:1)模具外观质量是否符合工艺要求;2)模具规格是否正确;3)铜箔、铜排外观质量是否合格;4)铜箔、铜排规格是否正确;5)绝缘材料规格及外观质量符合技术要求;6)内、外排出线长度是否符合技术要求;7)油道规格及绕制位置是否符合技术要求;8)线圈总匝数是否正确;9)质量控制卡是否正确填写。互检:1)铜排位置是否居中;2)线圈外观质量是否符合技术要求;3)线圈外层点胶纸是否均匀缠绕并裹紧;4)质量控制卡是否正确填写。专检:1)铜排位置是否居中;2)线圈外观质量是否符合技术要求;3)线圈外层点胶纸是否均匀缠绕并裹紧;4)质量控制卡是否正确填写。线绕自检:1)铜线、绝缘材料规格是否正确;2)铜线、绝缘材料外观质量是否合格;3)层间绝缘绕制位置是否符合技术要求;4)油道规格及绕制位置是否符合技术要求;5)焊接点位置是否绕制在高压侧短轴面内;6)焊接点质量及绝缘处理是否符合技术要求;7)出1号分接时实际绕制匝数是否与匝数仪显示匝数一致;8)分接是否均匀分布于高压侧且位置正确;9)分接出线及套管长度是否符合技术要求;10)绕制到第3层、5层、10层时,高低压线圈位置是否符合技术要求;11)换线时核对实际绕制匝数与匝数仪显示匝数是否一致;12)倒线后检查线材是否完好可使用;13)线圈总匝数是否正确;第1页共4页14)内模去掉后,高低压线圈位置是否符合技术要求;15)质量控制卡是否正确填写。互检:1)油道规格及绕制位置是否符合技术要求;2)分接是否均匀分布于高压侧且位置正确;3)分接出线及套管长度是否符合技术要求;4)高低压线圈位置是否符合技术要求;5)线圈编号是否正确填写;6)皱纹纸是否完好无破损;7)质量控制卡是否正确填写。专检:1)油道规格及绕制位置是否符合技术要求;2)分接是否均匀分布于高压侧且位置正确;3)分接出线及套管长度是否符合技术要求;4)高低压线圈位置是否符合技术要求;5)线圈编号是否正确填写;6)皱纹纸是否完好无破损;7)质量控制卡是否正确填写。压装自检:1)模具规格是否正确;2)模具装入线圈后,高低压线圈位置是否符合技术要求;3)液压机启动前,确认线圈、限位木块是否放置正确;4)液压机压到工艺要求位置,拧紧螺母后,测量长、短轴尺寸是否符合技术要求;5)固化炉程序设置是否符合技术工艺要求;6)线圈出炉后,外观质量是否符合技术要求;7)质量控制卡是否正确填写;8)质量控制卡与线圈是否对应放置。专检:1)外观质量是否符合技术要求;2)质量控制卡是否正确填写;3)质量控制卡与线圈是否对应放置。装配自检1)线圈外观质量是否符合技术要求;2)皱纹纸是否完好无损;3)分接出线套管是否符合技术要求;4)绝缘材料是否符合技术要求;5)质量控制卡与线圈是否对应。6)线圈排序是否正确;7)夹件是否符合技术要求。互检1)c型板是否与线圈贴合紧密;2)六个c型板上端面是否平齐;3)铁芯搭接是否在8mm以上;4)铁芯外层硅钢片是否拉紧;第2页共4页5)铁芯搭接断面平整度是否小于等于1mm;6)铁芯搭接断面平整度是否有碎屑;7)线圈表面是否有碎屑;8)铁芯和夹件绝缘是否符合技术要求;9)铁芯底部与夹件距离是否符合技术要求(10mm以上);10)质量控制卡是否正确填写。专检:1)分接出线套管是否符合技术要求;2)质量控制卡与线圈是否对应。3)线圈排序是否正确;4)夹件是否符合技术要求。焊接自检1)分接出线套管是否有破损;2)焊点是否焊接牢靠;3)压线鼻压接是否牢靠;4)分接开关配件是否齐全;互检1)分接开关、中心点铜排紧固螺栓是否拧紧;2)夹件绝缘、横条绝缘是否配套;3)出线焊接使用材料是否正确;4)质量控制卡是否正确填写。专检:1)分接开关、中心点铜排紧固螺栓是否拧紧;2)夹件绝缘、横条绝缘是否配套;3)出线焊接使用材料是否正确;4)质量控制卡是否正确填写。总装配自检1)原材料是否配套可使用;2)油箱焊接部位是否符合技术要求;3)所有紧固螺栓是否松动;4)压线鼻连接是否牢靠;5)o、a、b、c四相是否连接正确(面对低压侧从左至右依次是:c、b、a、o);6)压...
