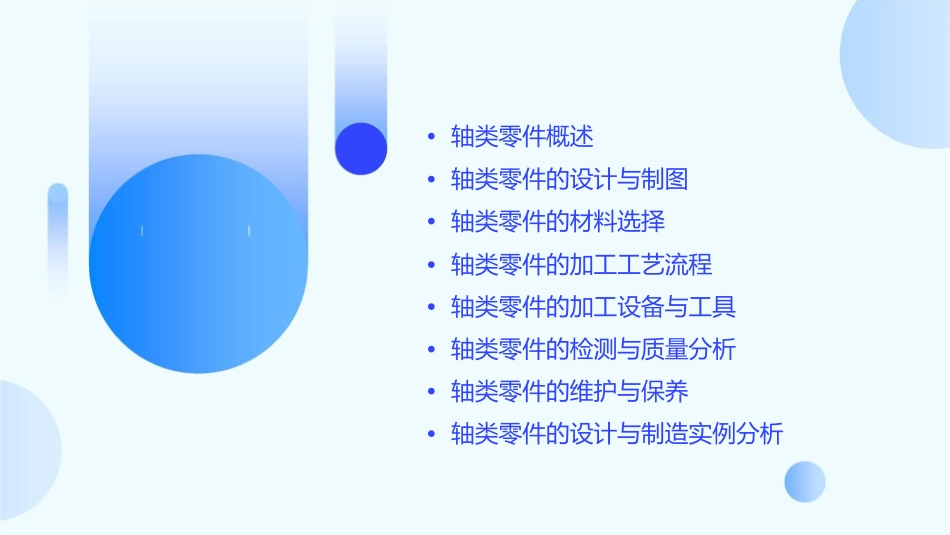

•轴类零件概述•轴类零件的设计与制图•轴类零件的材料选择•轴类零件的加工工艺流程•轴类零件的加工设备与工具•轴类零件的检测与质量分析•轴类零件的维护与保养•轴类零件的设计与制造实例分析轴类零件概述定义与特点定义轴类零件是机械中用来支承和传递动力的关键部件，其主要作用是承受扭矩、支撑旋转运动以及传递运动和动力。特点轴类零件具有结构紧凑、工作可靠、传动效率高等特点，其结构形式根据所支承的部件和传递的动力大小而异，通常有直轴、曲轴、凸轮轴等类型。轴类零件的类型010203直轴曲轴凸轮轴直轴是各种机械中应用最广泛的一种，它分为光轴、阶梯轴、空心轴等类型，其中光轴最为常见。曲轴在发动机中应用广泛，它可以将直线运动转化为旋转运动，同时传递动力。凸轮轴是配气机构中的主要部件，它控制气门的开闭时间和顺序，从而保证发动机的正常运转。轴类零件的功能与作用功能轴类零件的主要功能是支承旋转体，并承受由带、链、齿轮等所引起的转矩。作用轴类零件在机械中起到了传递运动和动力的作用，它是机械运转过程中不可或缺的重要部件之一。同时，轴类零件的质量和可靠性直接影响到整个机械的性能和使用寿命。轴类零件的设计与制图设计原则与方法明确设计目的010203了解轴类零件在机械系统中的作用和要求，确定设计的目的和功能需求。选择合适的材料根据使用要求和成本考虑，选择合适的材料，如碳钢、合金钢、不锈钢等。确定基本尺寸根据轴的承载能力和转速要求，确定轴的基本尺寸，如直径、长度等。典型结构与特点实心轴空心轴阶梯轴结构简单，刚性好，适用于转速较高、载荷较大的情况。质量轻、惯性小，有利于提高转速，但制造较难。为了满足不同位置的承载要求，将轴截面尺寸变化，形成阶梯形状。制图规范与技巧使用标准符号和标注01遵循制图标准，使用标准符号和标注来表示轴的结构和尺寸。合理选择视图0203选择适当的视图来表达轴的结构和形状，通常采用主视图、俯视图和侧视图等。注意细节和精度关注细节处理和尺寸精度要求，确保图纸准确反映实际零件。轴类零件的材料选择材料类型与性能要求碳素钢具有较高的强度和韧性，易于进行热处理和加工，适用于多种机械零件。合金钢通过添加合金元素，具有更高的强度、硬度、耐磨性和耐腐蚀性，适用于高负载和复杂环境的零件。不锈钢具有较好的耐腐蚀性和美观性，适用于化工、食品等行业的机械零件。材料选择的原则与方法根据使用要求根据轴类零件的具体使用要求，选择具有适当性能的材料。考虑加工工艺在满足使用要求的前提下，考虑材料的加工工艺性能，如切削加工性、热处理性能等。经济性原则在满足使用要求和加工工艺的前提下，选择价格适宜、资源丰富的材料，降低制造成本。材料的质量控制与检测010203化学成分分析力学性能测试无损检测对进厂的材料进行化学成分分析，确保材料的成分符合标准要求。对材料进行拉伸、冲击、硬度等采用超声波、射线等方法对材料进行无损检测，确保材料内部无缺陷。力学性能测试，确保材料的力学性能符合设计要求。轴类零件的加工工艺流程粗加工工艺流程定位和装夹粗铣将毛坯固定在机床工作台上，对轴上的键槽、螺纹等特征进行粗加工，去除余量并留有余量供精加工。确保加工过程中不发生移动或振动。毛坯准备粗车粗磨对轴的外圆和台阶进行磨削加工，提高表面质量和精度。选择合适的材料和尺寸，进行粗加工，得到大致的形状和尺寸。对轴的外圆、端面和台阶进行粗加工，去除大部分余量。精加工工艺流程定位和装夹精铣将粗加工完成的轴固定在机床工作台上，确保加工过程中不发生移动或振动。对轴上的键槽、螺纹等特征进行精加工，去除余量并达到最终尺寸。精车精磨对轴的外圆、端面和台阶进行精加工，去除余量并达到最终尺寸。对轴的外圆和台阶进行磨削加工，提高表面质量和精度，达到最终尺寸要求。热处理与表面处理流程热处理对轴进行淬火、回火等热处理工艺，提高材料的硬度和耐磨性。表面处理对轴进行镀铬、喷丸等表面处理工艺，提高表面的耐腐蚀性和美观度。轴类零件的加工设备与工具加工中心简介与应用范围加工中心简介加工中心是一种综合性的数控机床，具有高精度、...
