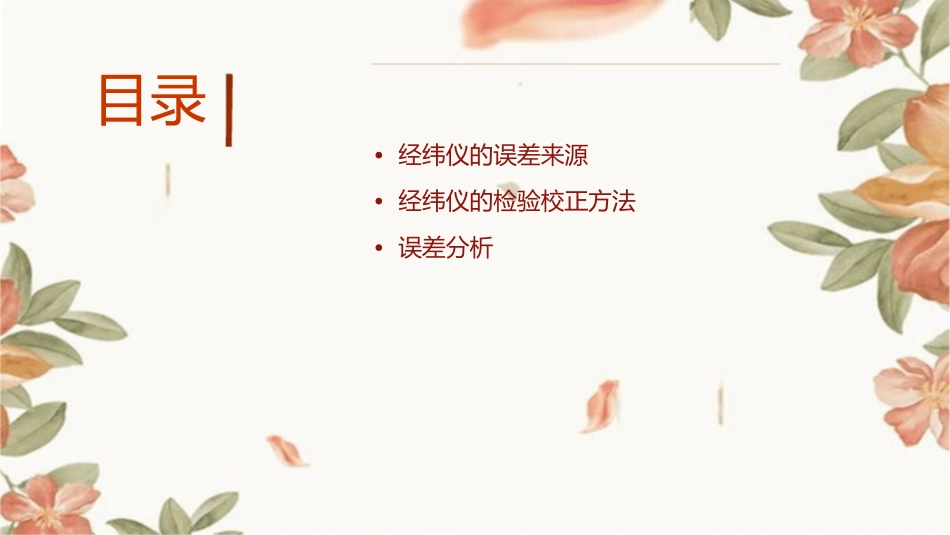

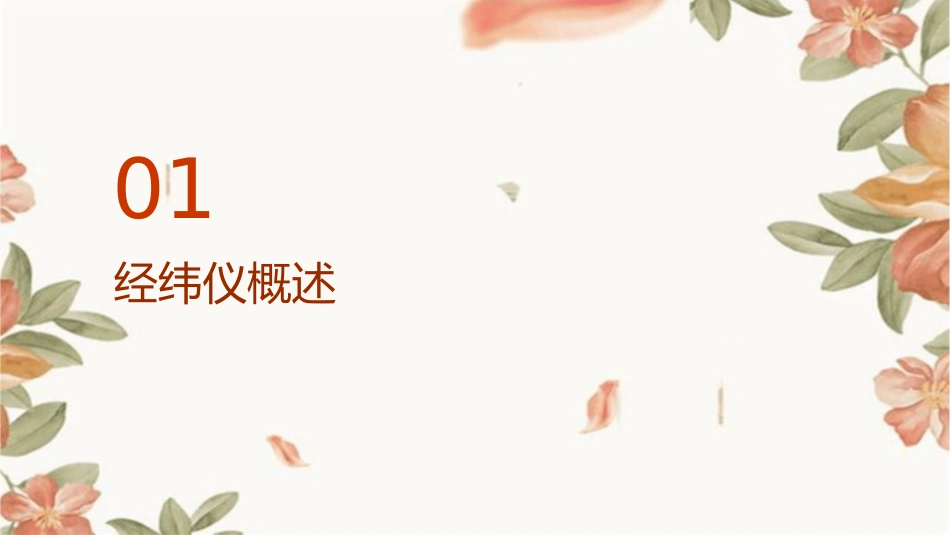

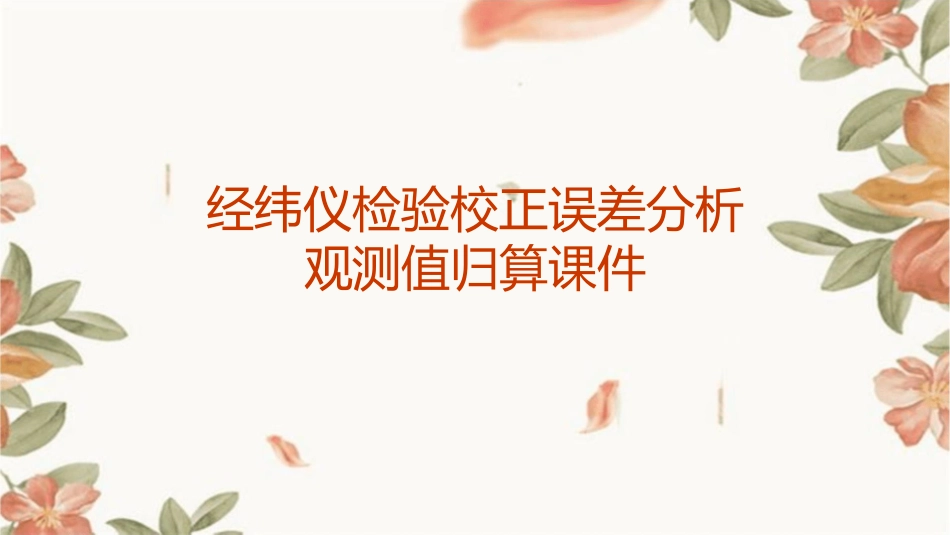

经纬仪检验校正误差分析观测值归算课件目录•经纬仪的误差来源•经纬仪的检验校正方法•误差分析01经纬仪概述经纬仪的种类和用途010203普通经纬仪精密经纬仪激光经纬仪用于一般工程测量和地形测量。用于高精度测量和大地测量。用于大型工程和建筑物的定位测量。经纬仪的基本结构和工作原理基本结构由望远镜、水平度盘、基座和各种调节装置组成。工作原理通过望远镜照准目标,水平度盘和竖直度盘的读数反映目标的方向,从而确定目标的位置。经纬仪的检验校正的重要性提高测量精度保证测量成果的可靠性满足规范要求通过检验校正,可以消除仪器本身的误差,从而提高测量精度。仪器误差会影响测量成果的可靠性,因此需要进行检验校正。根据测量规范,测量仪器需要进行定期检验校正,以确保其满足规范要求。02经纬仪的误差来源仪器误差仪器制造误差仪器安装误差仪器磨损由于制造工艺和材料等因素导致的误差,如望远镜的放大倍数、分划板刻度精度等。在安装过程中产生的误差,如望远镜和横轴、纵轴的垂直度、水平度等。长时间使用导致的仪器磨损,如望远镜和分划板的磨损等。观测误差瞄准误差记录误差由于观测者瞄准目标时产生的误差,如目标偏离中心、瞄准不稳定等。在记录观测数据时产生的误差,如记录错误、遗漏等。读数误差由于读数设备或人为因素导致的误差,如刻度读数不准确、估读误差等。外界条件引起的误差温度变化温度变化导致仪器各部分材料变形,影响观测精度。气压和湿度气压和湿度变化对仪器的光学部分产生影响,导致观测误差。大气折射和地球曲率大气折射和地球曲率对远距离目标观测产生影响,导致观测值偏离实际值。主观误差人为误差由于观测者主观因素导致的误差,如个人习惯、经验不足等。视觉误差由于视觉错觉或视觉疲劳等因素导致的误差,如目标位置的判断错误等。03经纬仪的检验校正方法仪器检验校正的基本步骤粗略校正误差分析初步调整望远镜、水准器和照准部的水平,使其大致处于正确位置。对校正后的仪器进行误差分析,确定仪器是否满足使用要求。0102030405准备阶段确保仪器处于良好状态,检查各部件是否正常工作,准备好校正工具和记录表格。详细校正使用校正工具对望远镜、水准器和照准部进行精确调整,确保其满足精度要求。观测值归算根据校正结果,对观测值进行必要的修正和归算,确保测量结果的准确性。具体校正方法水准器的校正其他校正调整水准器的气泡位置,使其居根据仪器型号和使用要求,可能还需要对其他部件进行校正。中,确保其准确度。01020304望远镜的校正照准部的校正调整望远镜的俯仰角和旋转角,使其满足设计要求。调整照准部的水平轴和垂直轴,使其与望远镜轴线保持一致。检验校正的注意事项安全第一记录完整在进行仪器检验校正时,务必注意安全,避免因操作不当导致仪器损坏或人员受伤。在满足使用要求的前提下,尽量提高仪器精度,确保测量结果的准确性。精度要求定期检查在检验校正过程中,应详细记录每一步操作和结果,以便后续分析和追溯。仪器应定期进行检验校正,确保其始终处于良好工作状态。04误差分析误差的来源和分类01020304仪器误差观测误差方法误差环境误差由于仪器本身的不完善、不稳定或制造上的缺陷导致的误差。例如,光学元件的缺陷、机械部件的磨损等。由于观测者的感官和判断能力限制,以及观测时外界条件的影响,如温度、湿度、风速等。由于观测方法的不完善或不合理导致的误差。例如,测量方法的局限性、计算公式的近似性等。由于观测环境的不稳定或变化导致的误差。例如,地球曲率、大气折射等。误差的传递和影响对结果的影响误差的大小和传递方式决定了其对最终结果的影响程度,可能影响结果的可靠性、准确性和精度。累积效应当多个误差同时存在时,它们会相互叠加或抵消,导致最终结果的误差范围扩大或缩小。间接传递当一个误差通过其他参数或变量间接影响最终结果时,称为间接传递。例如,测距误差会影响角度的测量,进而影响距离的测量结果。直接传递当一个误差直接影响到最终结果时,称为直接传递。例如,测角误差会直接影响角度的测量结果。误差的消除和减小观测技巧培训环境控制提高观测者的技能和判断能力,...
