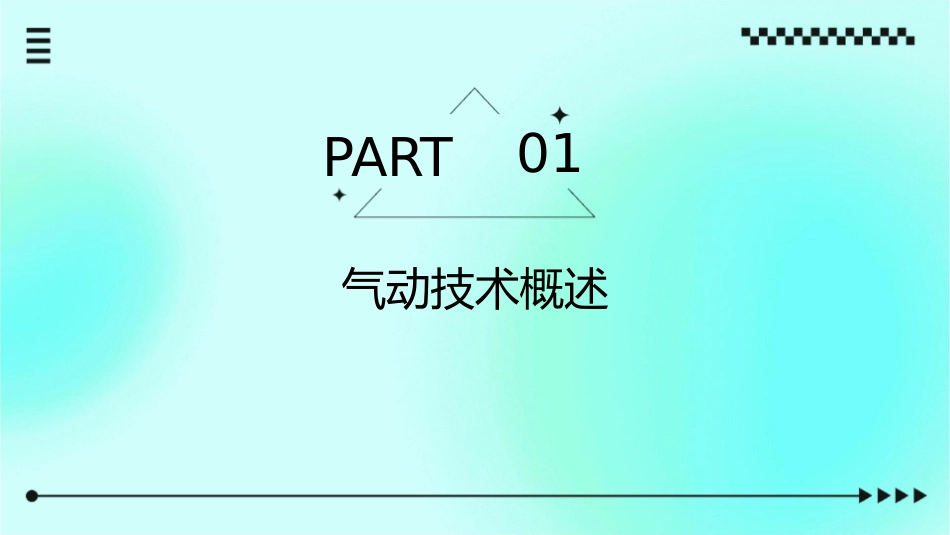

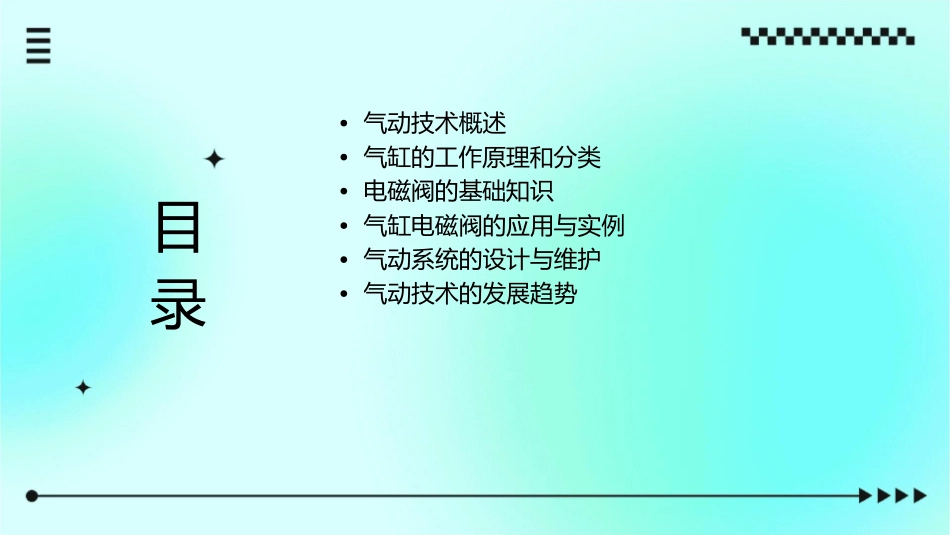

ONEKEEPVIEW气缸电磁阀之气动基础课件•气动技术概述•气缸的工作原理和分类•电磁阀的基础知识目•气缸电磁阀的应用与实例•气动系统的设计与维护•气动技术的发展趋势录01PART气动技术概述气动技术的定义和应用定义气动技术是利用压缩空气的能量，通过气动元件（如气缸、气动阀等）实现动力传输和控制的技术。应用气动技术广泛应用于各种机械、设备和生产线中，如自动化生产线、数控机床、印刷机械、包装机械、冶金设备等。它具有结构简单、维护方便、动作可靠、成本低廉等优点，特别适用于工作环境恶劣、易燃易爆等场合。气动技术与气缸电磁阀的关系气缸电磁阀是气动系统中的关键元件气缸电磁阀负责控制气路的通断，从而控制气缸等执行元件的动作。它的性能直接影响到气动系统的工作稳定性和可靠性。气动技术依赖气缸电磁阀实现自动化控制通过气缸电磁阀的控制，气动系统可以实现各种复杂的动作和自动化控制，如顺序控制、位置控制、速度控制等。因此，气缸电磁阀在气动技术中具有举足轻重的地位。气动技术的优缺点优点气动技术具有结构简单、维护方便、动作可靠、成本低廉等优点。同时，由于压缩空气具有良好的可压缩性和传动性能，气动系统可以实现快速响应和精确控制。缺点气动技术的缺点主要包括噪音大、能耗高、漏气问题等。此外，气动系统的控制精度和稳定性相对较低，容易受到环境温度、压力等因素的影响。因此，在应用气动技术时，需要综合考虑其优缺点，选择合适的控制系统和元件，以确保系统的稳定性和可靠性。02PART气缸的工作原理和分类气缸的工作原理工作原理概述气缸通过引入和排出压缩空气来实现活塞的往复运动。电磁阀控制气源的通断，从而驱动气缸活塞的运动。工作过程详解当电磁阀通电时，气源通过电磁阀进入气缸的一端，使活塞向另一端运动。当电磁阀断电时，气源切换，使活塞反向运动回到原位。气缸的分类与特点010203活塞式气缸膜片式气缸气动肌肉气缸结构简单、价格低廉，但行程较短，适用于短距离、高频率的往复运动。结构紧凑、密封性好，但膜片易损坏，适用于中低压、小行程的场合。模仿人体肌肉结构，具有柔顺性、适应性强等特点，适用于非线性、复杂轨迹的运动。常用气缸的介绍单作用气缸双作用气缸特殊气缸只能在一个方向产生推力，返回需借助弹簧或外部气源，适用于简单、低成本的自动化系统。在两个方向都能产生推力，通过电磁阀控制实现往复运动，适用于高精度、高效率的自动化设备。如旋转气缸、夹紧气缸等，根据特定需求设计，满足各种非标自动化设备的要求。03PART电磁阀的基础知识电磁阀的定义与工作原理定义电磁阀是利用电磁原理控制流体（气体或液体）通断的自动化基础元件。工作原理当电磁阀线圈通电时，产生的电磁力使得阀芯移动，从而改变流体通道的状态；当线圈断电时，阀芯在弹簧力作用下复位，流体通道恢复原始状态。电磁阀的分类与特点分类特点按照结构形式，电磁阀可分为直动式、分步直动式、先导式等；按照工作原理，可分为膜片式、活塞式、柱塞式等。电磁阀具有结构简单、动作可靠、响应迅速、寿命长、易于实现自动控制等优点。不同类型的电磁阀在流量、压力、泄漏量、功耗等方面具有不同的性能特点。VS电磁阀的选用原则根据流体性质选择根据工作压力和流量选择根据控制精度选择根据环境条件选择应根据气体或液体的成分、粘度、腐蚀性等因素选择适合的电磁阀材质和结构形式。应根据实际工作压力和流量选择电磁阀的通径和额定压力，确保电磁阀在正常工作范围内。对于需要精确控制流体通断时间的场合，应选择响应迅速、动作稳定的电磁阀，并根据需要配置相应的附件（如延时器、定位器等）。应根据环境温度、湿度、振动等因素选择电磁阀的防护等级和外壳材质，确保电磁阀在恶劣环境下正常工作。04PART气缸电磁阀的应用与实例气缸电磁阀在自动化生产线中的应用自动化控制提高生产效率易于集成气缸电磁阀可以作为自动化生产线上的执行元件，通过接收控制信号，实现对气缸的精确控制，从而完成各种复杂的自动化动作。在自动化生产线中，气缸电磁阀的快速响应和精确控制能力，有助于提高生产效率，降低生产成本。气缸电磁阀体积小巧，...
