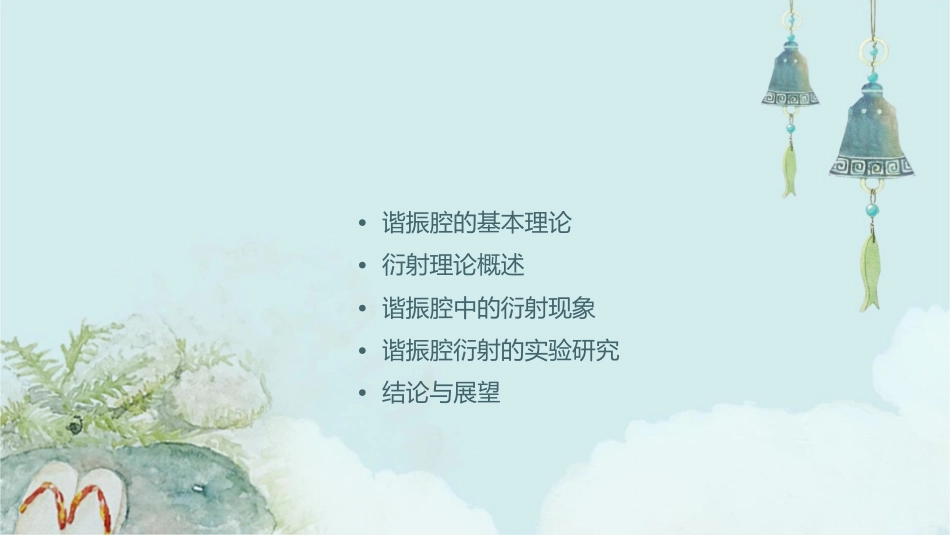

谐振腔衍射理论基础一课件•谐振腔的基本理论•衍射理论概述•谐振腔中的衍射现象•谐振腔衍射的实验研究•结论与展望01引言课程背景光学技术的发展随着光学技术的不断发展，谐振腔在各种光学器件中的应用越来越广泛，掌握谐振腔衍射理论对于深入理解光子行为和设计新型光学器件至关重要。实际应用需求谐振腔在激光器、放大器、传感器等领域具有广泛应用，掌握其衍射理论有助于解决实际应用中的问题，提高光学系统的性能。课程目标理解谐振腔的基本原理和结构通过本课程的学习，学生应能够理解谐振腔的基本原理、结构和特点，掌握谐振腔的基本参数和性能指标。掌握谐振腔衍射理论学生应能够掌握谐振腔衍射理论，理解光子在谐振腔内的行为和运动规律，为进一步研究光子与物质的相互作用、光子器件的设计和制备打下基础。培养解决实际问题的能力通过案例分析和实验操作，培养学生解决实际问题的能力，提高其动手能力和创新意识。02谐振腔的基本理论谐振腔的工作原理谐振腔是一个封闭的微波系统，由两个或多个金属壁构成。微波信号在谐振腔内传播时，会在腔壁之间不断反射，形成驻波。谐振腔的尺寸和形状由其工作频率和所需模式决定，通常设计为使特定频率的微波信号在腔内产生共振，从而增强信号幅度。谐振腔的分类根据工作频率，可将谐振腔分为低频、中频和高频谐振腔。根据腔体的形状，可将谐振腔分为矩形、圆柱形、环形等不同类型。根据腔内场分布，可将谐振腔分为单一模式和多模式谐振腔。谐振腔的特性参数010203品质因数（Q值）特征阻抗耦合系数衡量谐振腔储存能量与耗散能量之比，反映了谐振腔的微波损耗程度。描述了微波信号在谐振腔内的传输特性，与腔体的几何尺寸和工作频率有关。表示外部微波源与谐振腔之间的耦合强度，决定了输入信号的功率和能量在谐振腔内的分布。03衍射理论概述衍射现象衍射现象当光波遇到障碍物时，会绕过障碍物的边缘继续传播的现象。衍射分类根据光波的波长和障碍物的尺寸，衍射可以分为菲涅尔衍射和夫琅禾费衍射。衍射公式简介描述光波在衍射过程中强度分布的公式，包括菲涅尔衍射公式和夫琅禾费衍射公式。衍射分类菲涅尔衍射当光波遇到较小障碍物时，衍射光波的强度分布与光源和观察点的位置有关。夫琅禾费衍射当光波遇到较大障碍物时，衍射光波的强度分布与光源和观察点的位置无关。衍射公式简介菲涅尔衍射公式描述光波在遇到较小障碍物时，衍射光波的强度分布与光源和观察点的位置有关的公式。夫琅禾费衍射公式描述光波在遇到较大障碍物时，衍射光波的强度分布与光源和观察点的位置无关的公式。04谐振腔中的衍射现象谐振腔中的衍射原理衍射是光波在遇到障碍物时，绕过障碍物的边缘继续传播的现象。010203在谐振腔中，光波在腔壁之间反复反射和传播，当满足一定条件时，光波在出口处发生衍射现象。衍射的强度和方向与入射光的波长、腔的尺寸和形状、以及光波在腔中的传播路径等因素有关。谐振腔中衍射的影响因素入射光的波长不同波长的光波在相同条件下衍射效果不同，波长越长，衍射角越大。腔的尺寸和形状腔的大小和形状决定了光波在其中的传播路径和反射次数，从而影响衍射效果。光波在腔中的传播路径光波在腔中传播的路径越长，衍射效果越明显。谐振腔中衍射的应用实例光学通信利用谐振腔的衍射效应，可以将光信号从一种波长转换为另一种波长，实现不同波长之间的通信。光谱分析通过观察光波在谐振腔中的衍射现象，可以对光波的波长、强度和偏振状态进行分析，从而进行光谱分析。光学仪器谐振腔的衍射效应在许多光学仪器中有应用，如光谱仪、干涉仪等。05谐振腔衍射的实验研究实验设备与器材0102激光器分束器用于提供高相干、单色的光源，产生稳定的干涉条纹。将激光束分成两束或多束，用于产生干涉现象。反射镜光电探测器用于改变光路，使光束在谐振腔内用于检测光束的强度和相位变化。反射。0304实验步骤与操作准备实验器材搭建光路根据实验需求选择合适的激光器、分束器、反射镜和光电探测器。将分束器、反射镜和光电探测器按照设计的光路放置，确保光束能够稳定地传播和干涉。调整光路数据采集通过调整反射镜的位置和角度，使光束在谐振...
