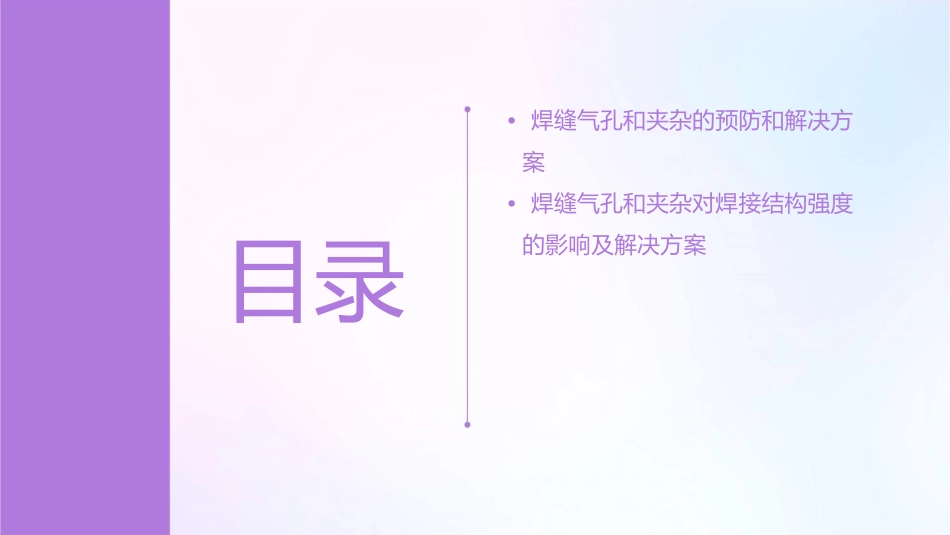

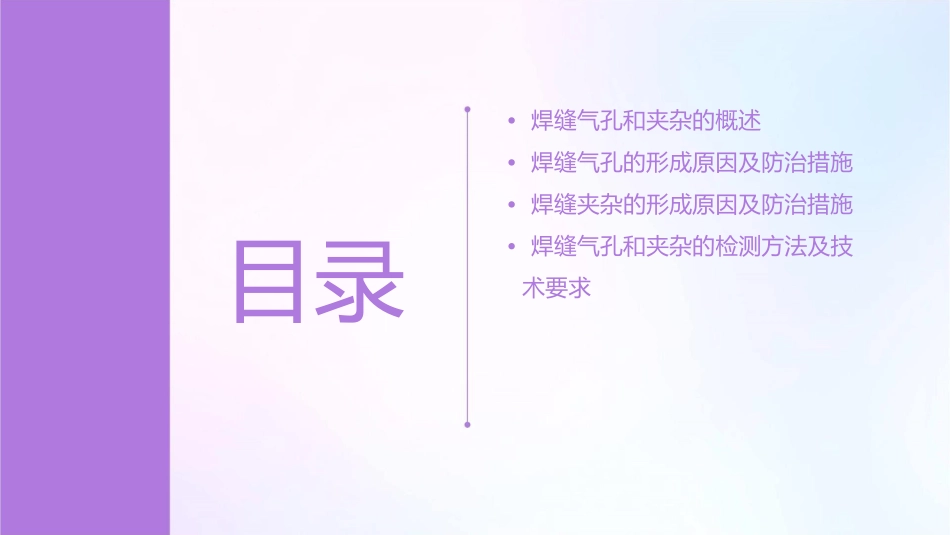

焊缝中的气孔和夹杂课件•焊缝气孔和夹杂的概述•焊缝气孔的形成原因及防治措施•焊缝夹杂的形成原因及防治措施•焊缝气孔和夹杂的检测方法及技术要求目录•焊缝气孔和夹杂的预防和解决方案•焊缝气孔和夹杂对焊接结构强度的影响及解决方案目录01焊缝气孔和夹杂的概述焊缝气孔的定义及分类焊缝气孔的定义焊缝中的气孔是指在焊接过程中，熔融的金属在冷却凝固过程中未能及时逸出，从而在焊缝中形成的空穴或孔洞。焊缝气孔的分类根据气孔的形成原因和特征，焊缝气孔可分为两类：氢气孔和氮气孔。氢气孔是由于焊接过程中熔融金属吸收了过量的氢，在冷却过程中由于氢的逸出速度较慢，形成的气孔；而氮气孔则是由于焊接保护不良，空气中的氮气进入熔融金属中，在冷却过程中形成的气孔。焊缝夹杂的定义及分类焊缝夹杂的定义焊缝夹杂是指在焊接过程中，由于各种原因，熔融金属中混入的外来固体物质，这些物质在焊缝冷却凝固后残留在焊缝中，对焊接质量产生不良影响。焊缝夹杂的分类根据夹杂物的来源和性质，焊缝夹杂可分为两类：内生夹杂物和外来夹杂物。内生夹杂物是指在焊接过程中，由于冶金反应产生的夹杂物，如硫化物、氧化物等；外来夹杂物则是指由于外界环境中的杂质进入熔融金属中形成的夹杂物，如空气中的灰尘、氧化皮等。焊缝气孔和夹杂对焊接质量的影响降低焊接接头的力学性能01焊缝中的气孔和夹杂物会降低焊接接头的力学性能，如强度、冲击韧性等。引起应力集中02由于气孔和夹杂物的存在，会使焊接接头局部区域的应力分布不均匀，导致应力集中现象，对焊接结构的疲劳性能和稳定性产生不良影响。影响焊接接头的耐腐蚀性能03气孔和夹杂物可能会成为腐蚀介质进入焊接接头的通道，加速焊接接头的腐蚀过程，降低其耐腐蚀性能。02焊缝气孔的形成原因及防治措施氢气孔的形成原因及防治措施形成原因主要是由于焊接过程中，氢的溶解度变化引起。当从液态转变为固态时，氢的溶解度变化较大，容易在焊缝中形成气孔。此外，焊接材料中的水分、油污等杂质也会促进氢气孔的形成。防治措施首先，应选择低氢型焊接材料，并确保其干燥。其次，对焊缝区域进行清理，去除油污、水分等杂质。同时，采用合适的焊接工艺，如预热、层间温度控制等，减少氢的溶解度变化。氮气孔的形成原因及防治措施形成原因主要是由于焊接过程中，氮的溶解度变化引起。当从液态转变为固态时，氮的溶解度变化较大，容易在焊缝中形成气孔。此外，焊接材料中的氮含量过高、保护气体不纯等也会促进氮气孔的形成。防治措施首先，应选择低氮型焊接材料，并确保其质量合格。其次，对焊缝区域进行清理，去除杂质。同时，采用合适的焊接工艺，如选用合适的电流和电压、控制焊接速度等，减少氮的溶解度变化。氧气孔的形成原因及防治措施形成原因防治措施主要是由于焊接过程中，氧的溶解度变化引起。当从液态转变为固态时，氧的首先，应选择高质量的焊接材料，并确保其干燥。其次，对焊缝区域进行清理，去除氧化物等杂质。同时，采用合适的焊接工艺，如选用合适的电流和电压、控制焊接速度等，减少氧的溶解度变化。此外，加强保护气体覆盖，提高保护效果。VS溶解度变化较大，容易在焊缝中形成气孔。此外，焊接材料中的氧化物、保护气体不纯等也会促进氧气孔的形成。03焊缝夹杂的形成原因及防治措施氧化物夹杂的形成原因及防治措施形成原因焊接过程中，熔池中的金属与空气中的氧发生化学反应，生成氧化物，这些氧化物在焊缝凝固过程中未能完全逸出，从而形成氧化物夹杂。防治措施采用氩弧焊、埋弧焊等焊接方法，减少焊接过程中与空气的接触；采用低氧焊接材料，降低熔池中氧的含量；采用气体保护焊，防止熔池受到氧化。硫化物夹杂的形成原因及防治措施形成原因防治措施焊接过程中，熔池中的金属与硫元素发生化学反应，生成硫化物，这些硫化物在焊缝凝固过程中未能完全逸出，从而形成硫化物夹杂。采用低硫焊接材料，降低熔池中硫的含量；采用气体保护焊，防止熔池受到硫的污染；采用真空焊接，避免熔池中生成硫化物。碳化物夹杂的形成原因及防治措施形成原因防治措施焊接过程中，熔池中的金属与碳元素发生化学反应，生成碳化物，这些...
