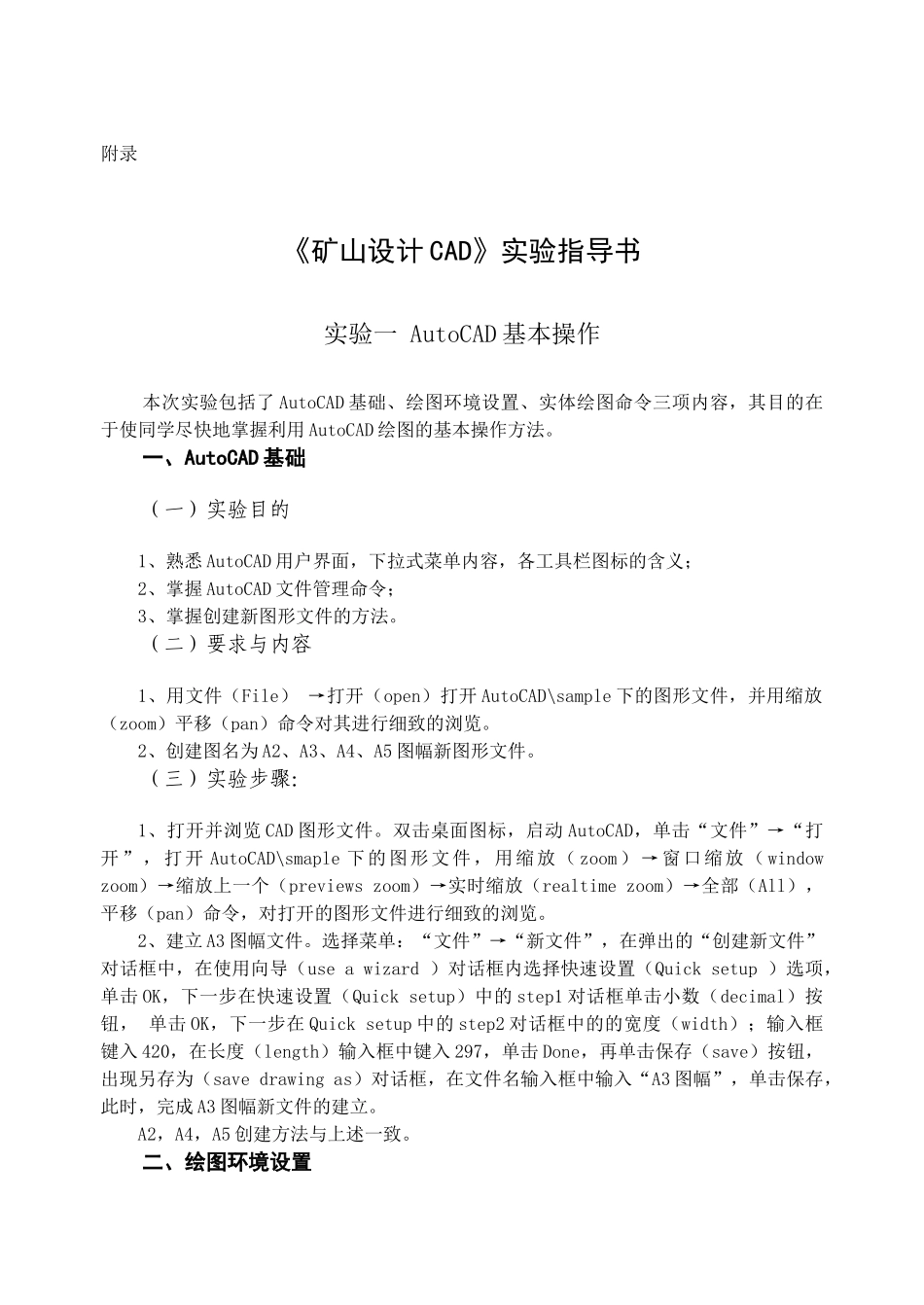

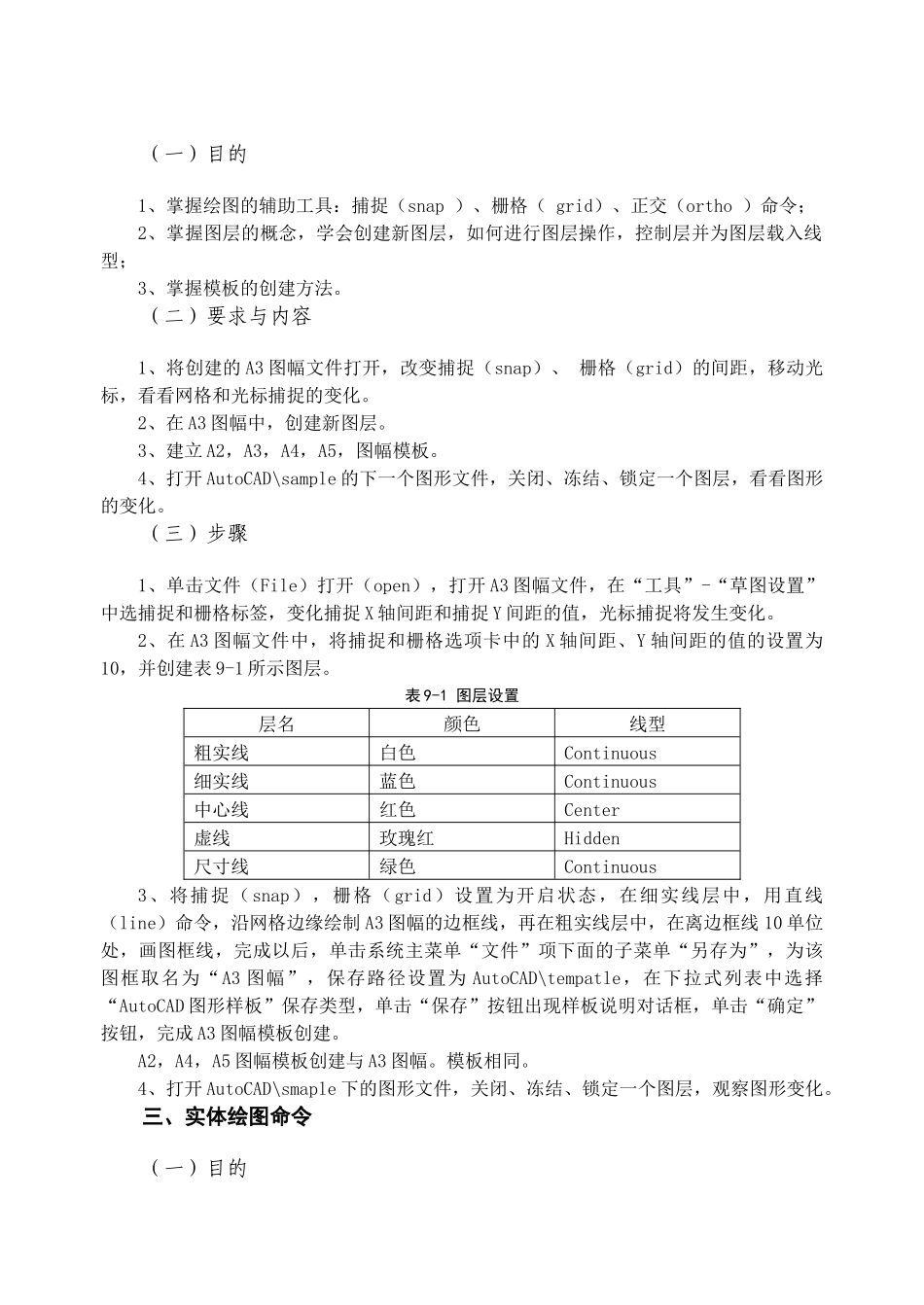

附录《矿山设计CAD》实验指导书实验一AutoCAD基本操作本次实验包括了AutoCAD基础、绘图环境设置、实体绘图命令三项内容，其目的在于使同学尽快地掌握利用AutoCAD绘图的基本操作方法。一、AutoCAD基础（一）实验目的1、熟悉AutoCAD用户界面，下拉式菜单内容，各工具栏图标的含义；2、掌握AutoCAD文件管理命令；3、掌握创建新图形文件的方法。（二）要求与内容1、用文件（File）→打开（open）打开AutoCAD\sample下的图形文件，并用缩放（zoom）平移（pan）命令对其进行细致的浏览。2、创建图名为A2、A3、A4、A5图幅新图形文件。（三）实验步骤：1、打开并浏览CAD图形文件。双击桌面图标，启动AutoCAD，单击“文件”→“打开”，打开AutoCAD\smaple下的图形文件，用缩放（zoom）→窗口缩放（windowzoom）→缩放上一个（previewszoom）→实时缩放（realtimezoom）→全部（All），平移（pan）命令，对打开的图形文件进行细致的浏览。2、建立A3图幅文件。选择菜单：“文件”→“新文件”，在弹出的“创建新文件”对话框中，在使用向导（useawizard）对话框内选择快速设置（Quicksetup）选项，单击OK，下一步在快速设置（Quicksetup）中的step1对话框单击小数（decimal）按钮，单击OK，下一步在Quicksetup中的step2对话框中的的宽度（width）；输入框键入420，在长度（length）输入框中键入297，单击Done，再单击保存（save）按钮，出现另存为（savedrawingas）对话框，在文件名输入框中输入“A3图幅”，单击保存，此时，完成A3图幅新文件的建立。A2，A4，A5创建方法与上述一致。二、绘图环境设置（一）目的1、掌握绘图的辅助工具：捕捉（snap）、栅格（grid）、正交（ortho）命令；2、掌握图层的概念，学会创建新图层，如何进行图层操作，控制层并为图层载入线型；3、掌握模板的创建方法。（二）要求与内容1、将创建的A3图幅文件打开，改变捕捉（snap）、栅格（grid）的间距，移动光标，看看网格和光标捕捉的变化。2、在A3图幅中，创建新图层。3、建立A2，A3，A4，A5，图幅模板。4、打开AutoCAD\sample的下一个图形文件，关闭、冻结、锁定一个图层，看看图形的变化。（三）步骤1、单击文件（File）打开（open），打开A3图幅文件，在“工具”-“草图设置”中选捕捉和栅格标签，变化捕捉X轴间距和捕捉Y间距的值，光标捕捉将发生变化。2、在A3图幅文件中，将捕捉和栅格选项卡中的X轴间距、Y轴间距的值的设置为10，并创建表9-1所示图层。表9-1图层设置层名颜色线型粗实线白色Continuous细实线蓝色Continuous中心线红色Center虚线玫瑰红Hidden尺寸线绿色Continuous3、将捕捉（snap），栅格（grid）设置为开启状态，在细实线层中，用直线（line）命令，沿网格边缘绘制A3图幅的边框线，再在粗实线层中，在离边框线10单位处，画图框线，完成以后，单击系统主菜单“文件”项下面的子菜单“另存为”，为该图框取名为“A3图幅”，保存路径设置为AutoCAD\tempatle，在下拉式列表中选择“AutoCAD图形样板”保存类型，单击“保存”按钮出现样板说明对话框，单击“确定”按钮，完成A3图幅模板创建。A2，A4，A5图幅模板创建与A3图幅。模板相同。4、打开AutoCAD\smaple下的图形文件，关闭、冻结、锁定一个图层，观察图形变化。三、实体绘图命令（一）目的1、掌握AutoCAD中绘图命令的操作2、掌握AutoCAD系统坐标的输入方式（二）内容与要求1、上机练习教材中各命令的示例；2、在A3图幅绘制下列习题；习题一：根据图9-1中给定的尺寸，用相对极坐标、相对坐标绘制该图。习题二：用所学绘图命令绘制图9-2中所给定的图形，尺寸大小自定。（三）步骤1．单击“文件”→“新建”，在“创建新文件”对话框里，单击“使用样板”按钮，调出A3图幅。2．用Line命令，以相对坐标、相对极坐标方式绘制习题一。图9-1习题一（a）（b）（c）（d）图9-2习题二3．使用圆（circle）、直线（line）、多边形（polygon）、圆弧（arc）绘制习题二（a）。4．使用多义线（polyline）命令绘制习题二（b）。5．使用圆（circle）、等分（divide）、直线（line）、填充（bhatch）命令绘制习题二（c）。6．用直线（line）、填充（hatch）、...
