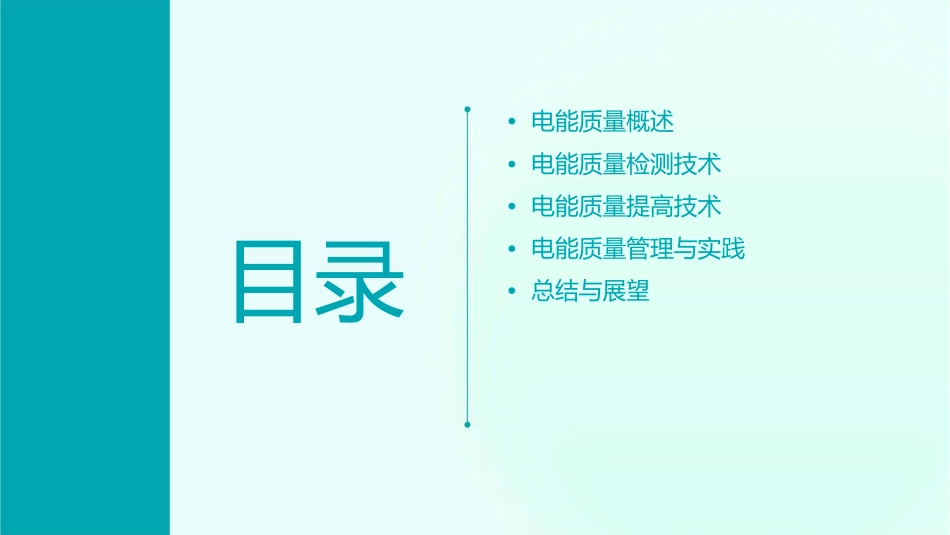

电能质量与提高技术课件•电能质量概述•电能质量检测技术•电能质量提高技术•电能质量管理与实践•总结与展望目录01电能质量概述电能质量的定义与重要性定义电能质量是指电力系统中电能的各种特性符合用户设备使用要求的程度。重要性良好的电能质量是确保电力系统安全、稳定、经济运行，以及保障用户设备正常运行的基础。电能质量问题的来源与分类来源•电力系统内部因素：如发电机、变压器等设备的非线性、不对称运行。•电力系统外部因素：如雷电、谐波源等干扰。电能质量问题的来源与分类01020304•电压质量问题：包括电压偏差、电压波动与闪变等。•波形质量问题：包括谐波、间谐波、三相不平衡等。分类•频率质量问题：主要是频率偏差。电能质量的评价标准与法规评价标准•国际标准：如IEC（国际电工委员会）制定的电能质量标准。•国家标准：各国根据本国电力系统和用电设备特点制定的电能质量标准。电能质量的评价标准与法规法规•《电能质量供电电压偏差》：规定了电力系统供电电压偏差的允许范围。•《电能质量电压波动和闪变》：规定了电压波动和闪变的限值和测量方法。电能质量的评价标准与法规01•其他相关法规：包括谐波、三相不平衡等方面的电能质量法规。02以上内容仅为电能质量概述部分的课件内容，详细内容和深入分析需要结合实际情况和需求进行进一步拓展和补充。02电能质量检测技术电压波动与闪变的检测检测原理01电压波动和闪变是由电网中负荷变化引起的，通过检测电压波动和闪变可以判断电网的稳定性。常用的检测方法包括PST（短时间闪变）和PLT（长时间闪变）两种。检测设备02检测设备主要包括电压波动仪和闪变仪。电压波动仪用于测量电压有效值的一系列变动或连续改变，闪变仪则用于测量灯光照度波动的主观视感觉。数据处理与分析03检测设备获取数据后，需要进行处理和分析，以确定电压波动和闪变的程度和频率，为后续治理提供数据支持。谐波与间谐波的检测检测原理检测算法实时监测系统谐波与间谐波是由非线性负荷引起的电网波形畸变。通过检测谐波与间谐波的频率、幅值和相位等信息，可以评估电网的波形质量。常用的谐波与间谐波检测算法包括傅里叶变换、小波变换等。这些算法可以将时域信号转换为频域信号，便于分析和提取特征。针对谐波与间谐波的实时监测，可以开发相应的监测系统。系统通过采集电网信号，运用检测算法实时分析波形质量，并及时报警或采取治理措施。三相不平衡度的检测检测原理三相不平衡度是由于三相负荷不平衡导致的三相电流、电压幅值和相位的不一致。通过检测三相不平衡度，可以评估电网的平衡状况。检测方法常用的三相不平衡度检测方法包括对称分量法、负序电流法等。这些方法可以分别计算正序、负序和零序分量，进而得到三相不平衡度的指标。纠正措施当检测到三相不平衡度超过允许范围时，可以采取相应的纠正措施，如调整负荷分布、增加无功补偿装置等，以提高电网的三相平衡性。03电能质量提高技术有源电力滤波器技术工作原理有源电力滤波器通过实时检测电网中的谐波和无功电流，然后生成与之相反的电流进行补偿，从而消除谐波和无功电流对电网的影响。技术优势有源电力滤波器具有响应速度快、补偿精度高、能够同时补偿谐波和无功电流等优点。但是在实际应用中，需要考虑其成本和控制算法的复杂性。适用范围有源电力滤波器适用于对电能质量要求较高的场合，如电力电子设备、工业生产线等。动态电压恢复器技术010203工作原理技术优势适用范围动态电压恢复器通过实时检测电网电压的波动，然后利用储能元件（如蓄电池、超级电容等）对电压进行补偿，从而保证负载端电压的稳定。动态电压恢复器具有响应速度快、电压调节范围宽、能够抑制电网电压波动和闪变等优点。但是，其成本较高，且需要解决储能元件的寿命和安全问题。动态电压恢复器适用于对电压稳定性要求较高的场合，如数据中心、医院等。统一电能质量控制器技术工作原理统一电能质量控制器集成了多种电能质量提高技术，如有源电力滤波器、动态电压恢复器等，通过协调控制这些技术，实现对电网电能质量的全面优化。技术优势统一电能质量控制器具有综合性能强、适用范围广...
