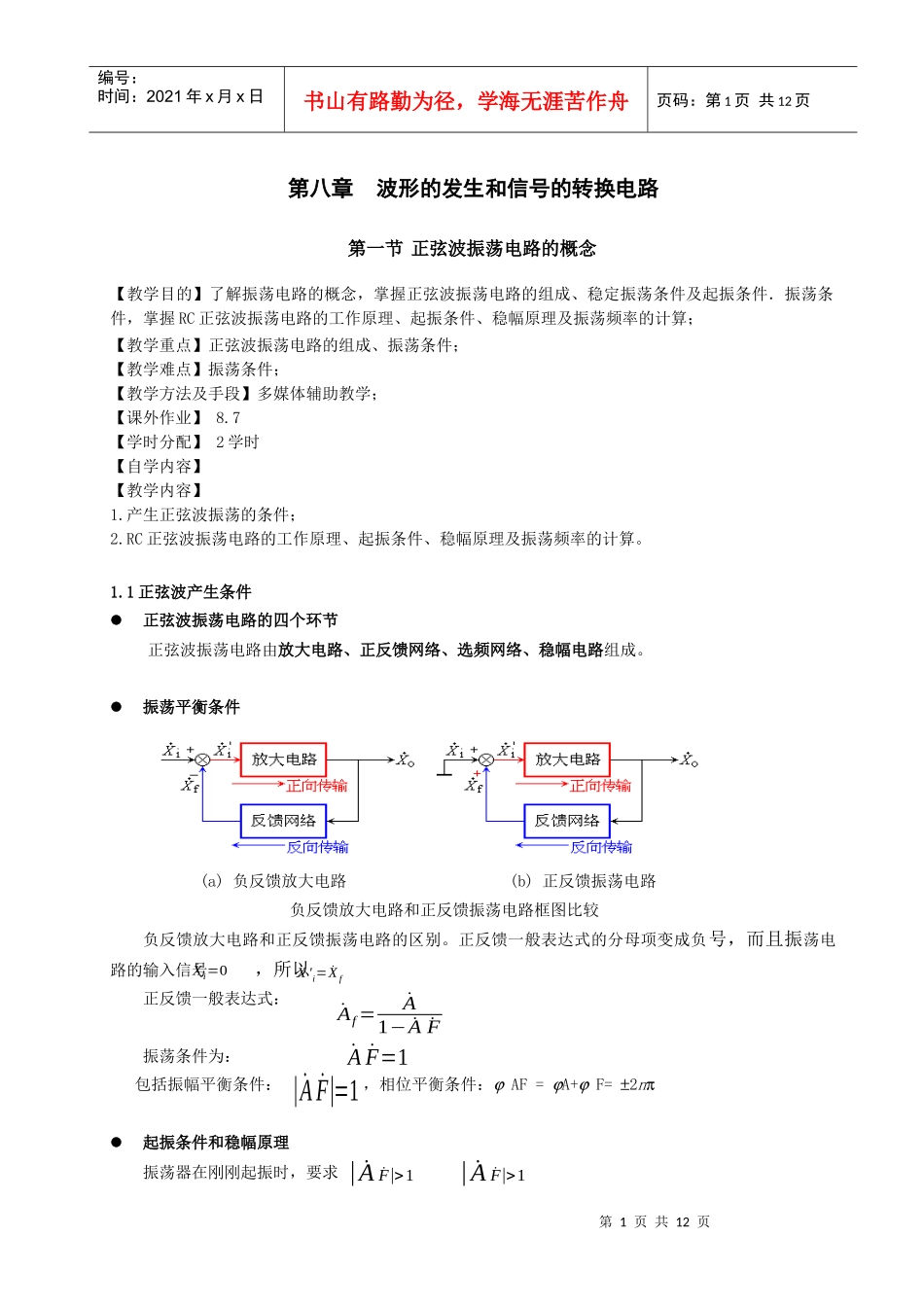

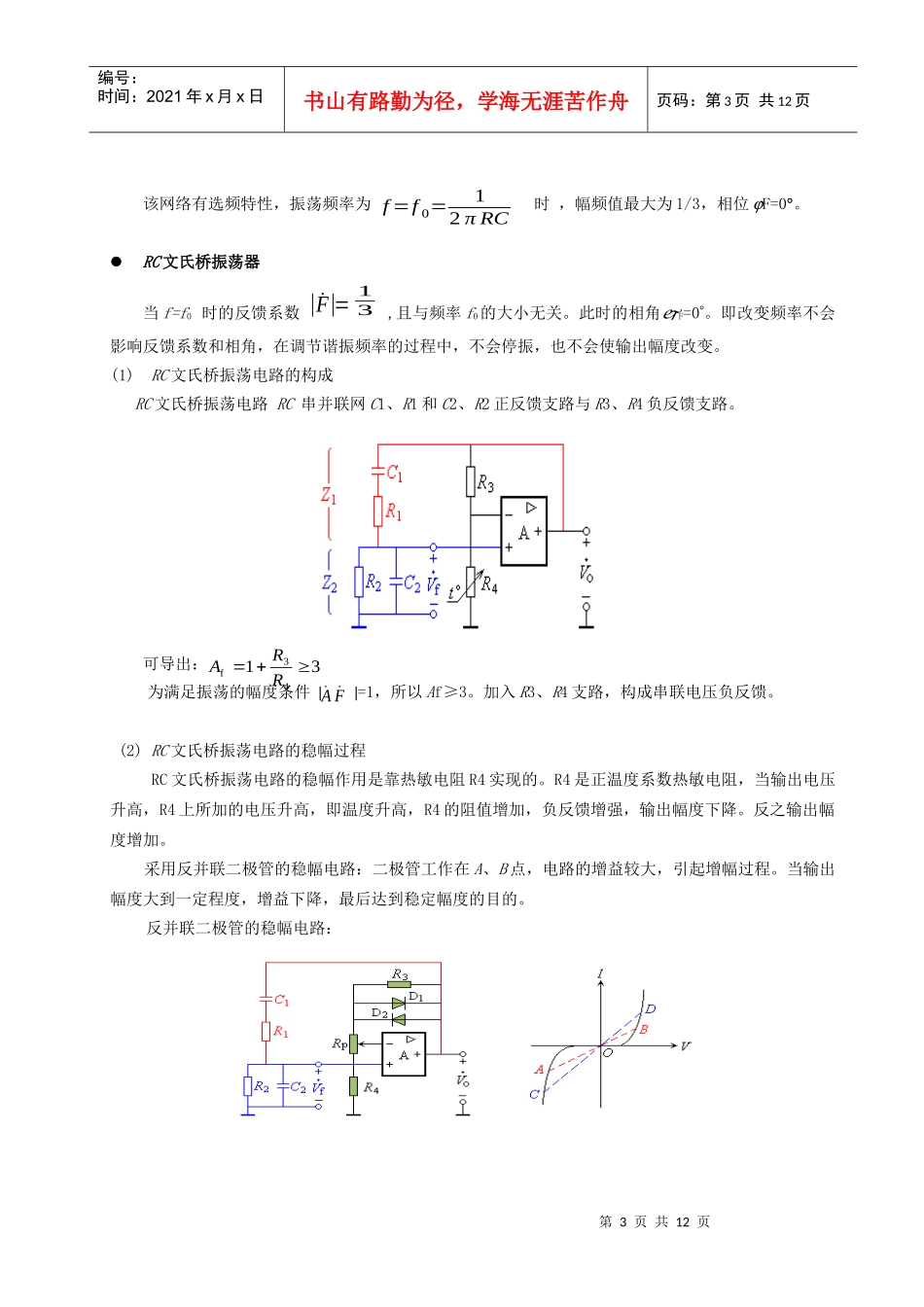

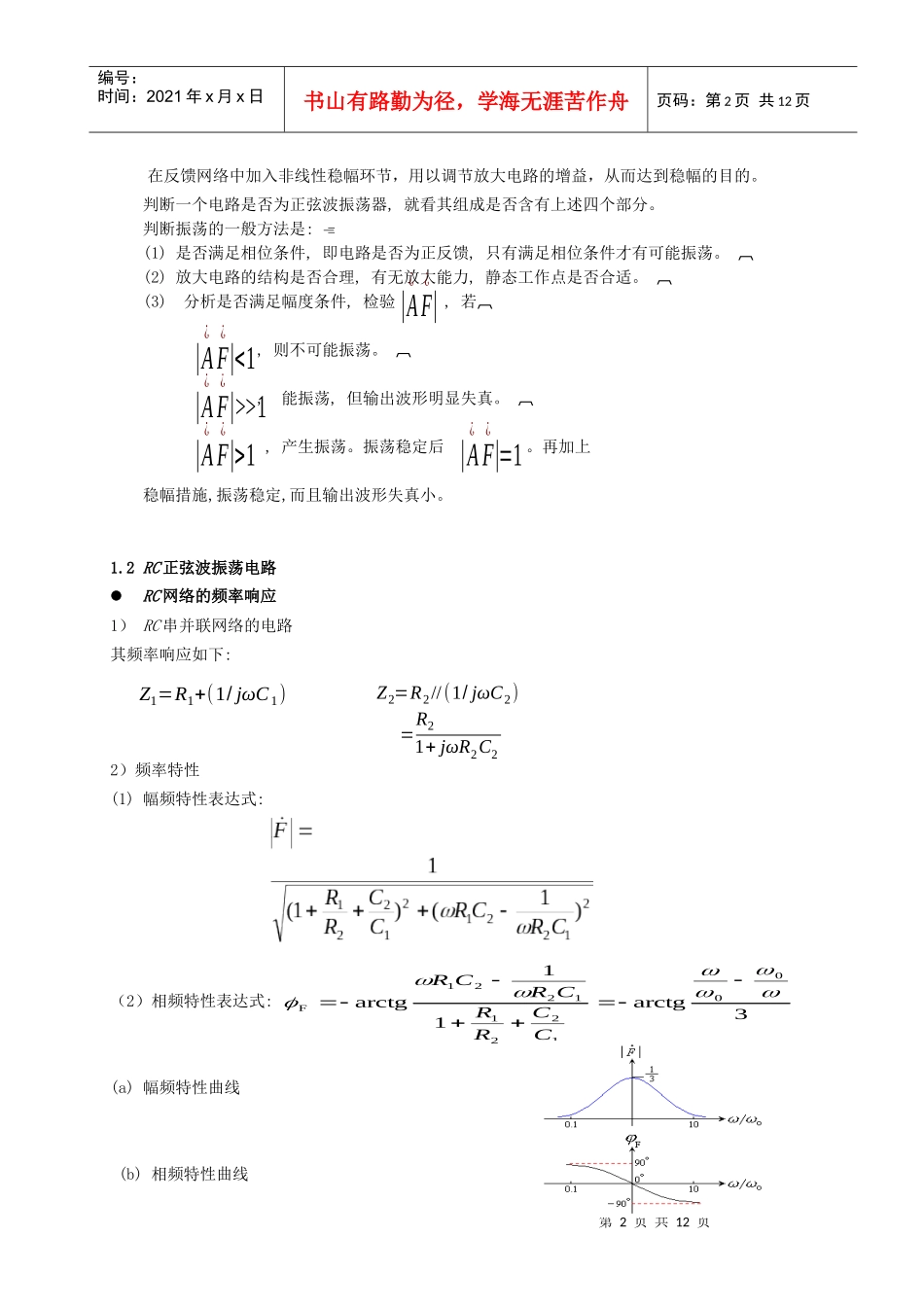

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第八章波形的发生和信号的转换电路第一节正弦波振荡电路的概念【教学目的】了解振荡电路的概念，掌握正弦波振荡电路的组成、稳定振荡条件及起振条件．振荡条件，掌握RC正弦波振荡电路的工作原理、起振条件、稳幅原理及振荡频率的计算；【教学重点】正弦波振荡电路的组成、振荡条件；【教学难点】振荡条件；【教学方法及手段】多媒体辅助教学；【课外作业】8.7【学时分配】2学时【自学内容】【教学内容】1.产生正弦波振荡的条件；2.RC正弦波振荡电路的工作原理、起振条件、稳幅原理及振荡频率的计算。1.1正弦波产生条件正弦波振荡电路的四个环节正弦波振荡电路由放大电路、正反馈网络、选频网络、稳幅电路组成。振荡平衡条件(a)负反馈放大电路(b)正反馈振荡电路负反馈放大电路和正反馈振荡电路框图比较负反馈放大电路和正反馈振荡电路的区别。正反馈一般表达式的分母项变成负号，而且振荡电路的输入信号，所以正反馈一般表达式：振荡条件为：包括振幅平衡条件：，相位平衡条件：jAF=jA+jF=±2np起振条件和稳幅原理振荡器在刚刚起振时，要求˙X'i=˙Xf˙Xi=0˙Af=˙A1−˙A˙F˙A˙F=1|˙A˙F|=1|˙A˙F|>1|˙A˙F|>1第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页在反馈网络中加入非线性稳幅环节，用以调节放大电路的增益，从而达到稳幅的目的。判断一个电路是否为正弦波振荡器,就看其组成是否含有上述四个部分。判断振荡的一般方法是:(1)是否满足相位条件,即电路是否为正反馈,只有满足相位条件才有可能振荡。(2)放大电路的结构是否合理,有无放大能力,静态工作点是否合适。(3)分析是否满足幅度条件,检验,若,则不可能振荡。,能振荡,但输出波形明显失真。,产生振荡。振荡稳定后。再加上稳幅措施,振荡稳定,而且输出波形失真小。1.2RC正弦波振荡电路RC网络的频率响应1）RC串并联网络的电路其频率响应如下:2）频率特性(1)幅频特性表达式:（2）相频特性表达式:(a)幅频特性曲线(b)相频特性曲线3arctg11arctg0012211221FCCRRCRCR|A¿F¿||A¿F¿|<1|A¿F¿|>>1|A¿F¿|=1|A¿F¿|>1Z2=R2//(1/jωC2)=R21+jωR2C2Z1=R1+(1/jωC1)第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页该网络有选频特性，振荡频率为时，幅频值最大为1/3，相位jF=0°。RC文氏桥振荡器当f=f0时的反馈系数|˙F|=13,且与频率f0的大小无关。此时的相角F=0。即改变频率不会影响反馈系数和相角，在调节谐振频率的过程中，不会停振，也不会使输出幅度改变。(1)RC文氏桥振荡电路的构成RC文氏桥振荡电路RC串并联网C1、R1和C2、R2正反馈支路与R3、R4负反馈支路。可导出：为满足振荡的幅度条件||=1，所以Af≥3。加入R3、R4支路，构成串联电压负反馈。(2)RC文氏桥振荡电路的稳幅过程RC文氏桥振荡电路的稳幅作用是靠热敏电阻R4实现的。R4是正温度系数热敏电阻，当输出电压升高，R4上所加的电压升高，即温度升高，R4的阻值增加，负反馈增强，输出幅度下降。反之输出幅度增加。采用反并联二极管的稳幅电路：二极管工作在A、B点，电路的增益较大，引起增幅过程。当输出幅度大到一定程度，增益下降，最后达到稳定幅度的目的。反并联二极管的稳幅电路：3143fRRAf=f0=12πRC˙A˙F第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第二节LC正弦波振荡电路【教学目的】掌握LC正弦波振荡电路的工作原理、起振条件、稳幅原理及振荡频率的计算；【教学重点】LC正弦波振荡电路的工作原理、起振条件；【教学难点】LC正弦波振荡电路的工作原理、起振条件；【教学方法及手段】多媒体辅助教学；【课外作业】8.11、8.12【学时分配】2学时【教学内容】1.LC变压器反馈LC振荡器；2.电感三点式LC振荡器；3.电容三点式LC振荡电路；4.石英晶体LC振荡电路。2.1LC正弦波振荡电路包括有放大电路、正反馈网络、选频网络和稳幅电路。这里的选频网络是由...
