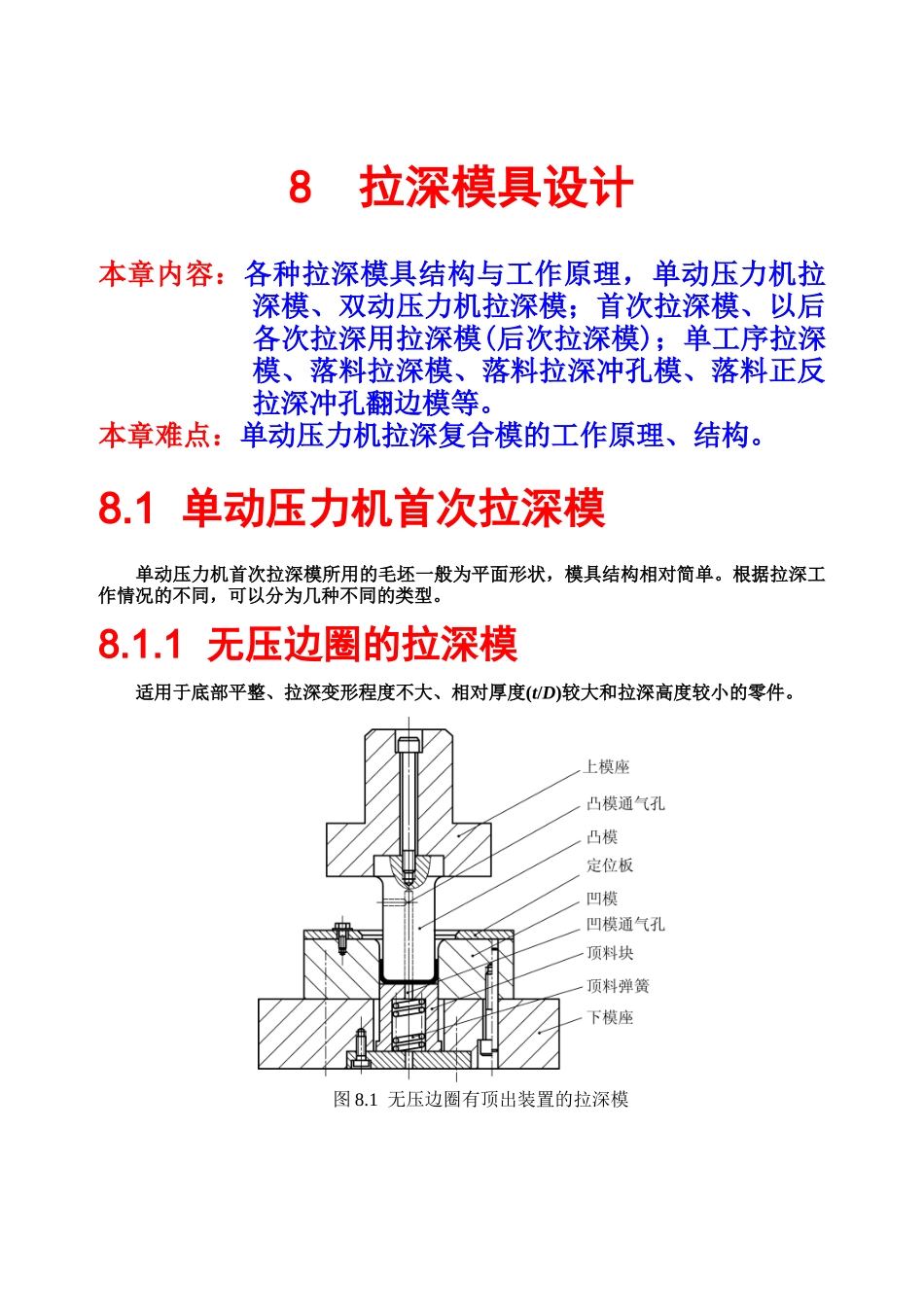

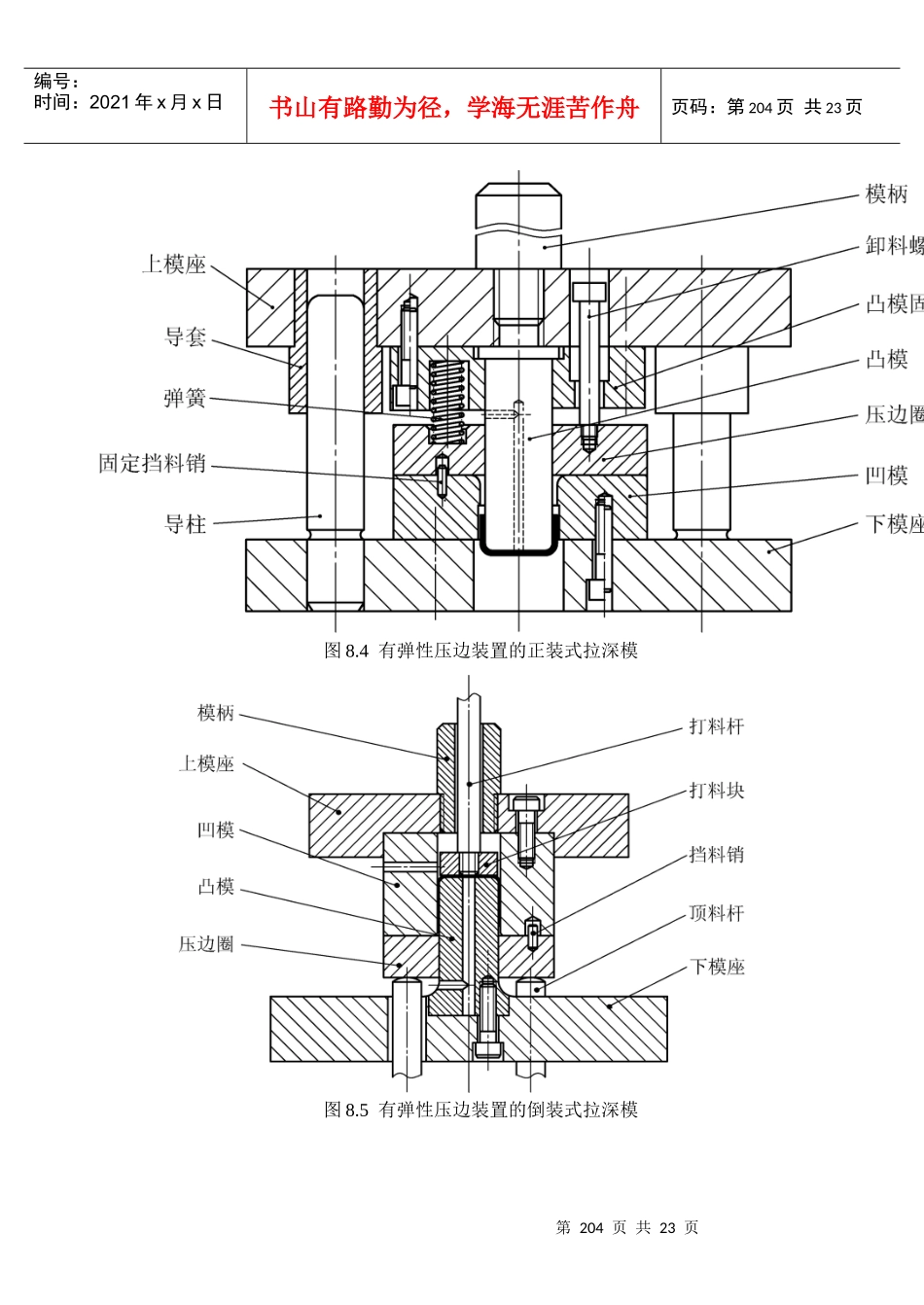

8拉深模具设计本章内容：各种拉深模具结构与工作原理，单动压力机拉深模、双动压力机拉深模；首次拉深模、以后各次拉深用拉深模(后次拉深模)；单工序拉深模、落料拉深模、落料拉深冲孔模、落料正反拉深冲孔翻边模等。本章难点：单动压力机拉深复合模的工作原理、结构。8.1单动压力机首次拉深模单动压力机首次拉深模所用的毛坯一般为平面形状，模具结构相对简单。根据拉深工作情况的不同，可以分为几种不同的类型。8.1.1无压边圈的拉深模适用于底部平整、拉深变形程度不大、相对厚度(t/D)较大和拉深高度较小的零件。图8.1无压边圈有顶出装置的拉深模第203页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第203页共23页图8.2无压边圈落件拉深模8.1.2带压边圈的拉深模图8.3带固定压边圈的拉深模第204页共23页第203页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第204页共23页图8.4有弹性压边装置的正装式拉深模图8.5有弹性压边装置的倒装式拉深模第205页共23页第204页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第205页共23页图8.6凸缘件拉深模(定距垫块)图8.7凸缘件拉深模(打料块定距)第206页共23页第205页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第206页共23页8.2单动压力机后次拉深模由于首次拉深的拉深系数有限，许多零件经首次拉深后，其尺寸和高度不能达到要求还需要经第二次、第三次甚至更多次拉深，这里统称为后次拉深。后次拉深模的定位方式压边方式、拉深方法以及所用毛坯与首次拉深模有所不同。图8.8无压边圈的后次拉深模第207页共23页第206页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第207页共23页图8.9无压边圈的反向后次拉深模图8.10有压边圈的反向后次拉深模第208页共23页第207页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第208页共23页图8.11双动正反向拉深原理图8.12有压边圈的后次拉深模8.3单动压力机落料拉深模拉深工序可以与一种或多种其他冲压工序(如落料、冲孔、成形、翻边、切边等)复合，构成拉深复合模。在单动压力机的一个工作行程内，落料拉深模可完成落料、拉深两道第209页共23页第208页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第209页共23页(甚至更多道)工序，工作效率高，但结构较复杂，设计时要特别注意模具中所复合的各冲压工序的工作次序。8.3.1凸缘制件的落料拉深模图8.13带凸缘制件落料拉深复合模第210页共23页第209页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第210页共23页8.3.2球形制件落料拉深模图8.14球形制件落料拉深复合模第211页共23页第210页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第211页共23页8.3.3矩形制件落料拉深模图8.15油箱落料拉深复合模图8.16矩形制件落料拉深复合模第212页共23页第211页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第212页共23页8.3.4落料拉深压形模图8.17落料拉深压形复合模8.3.5落料拉深冲孔模第213页共23页第212页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第213页共23页图8.18落料拉深冲孔复合模第214页共23页第213页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第214页共23页图8.19拉深切边冲孔复合模8.4单动压力机落料、正反拉深、冲孔和翻边复合模第215页共23页第214页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第215页共23页图8.20落料、正反拉深、冲孔翻边复合模8.5双动压力机拉深模第216页共23页第215页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第216页共23页图8.21双动压力机大型零件拉深模(凸模导向)图8.22双动压力机大型零件拉深模(压边圈导向)8.6拉深模设计实例如图8.23所示零件，材料为08钢，厚度，大批量生产。试确定拉深工艺，设计拉深模。第217页共23页第216页共23页编号：时间：2021年x月x日书山有路...
