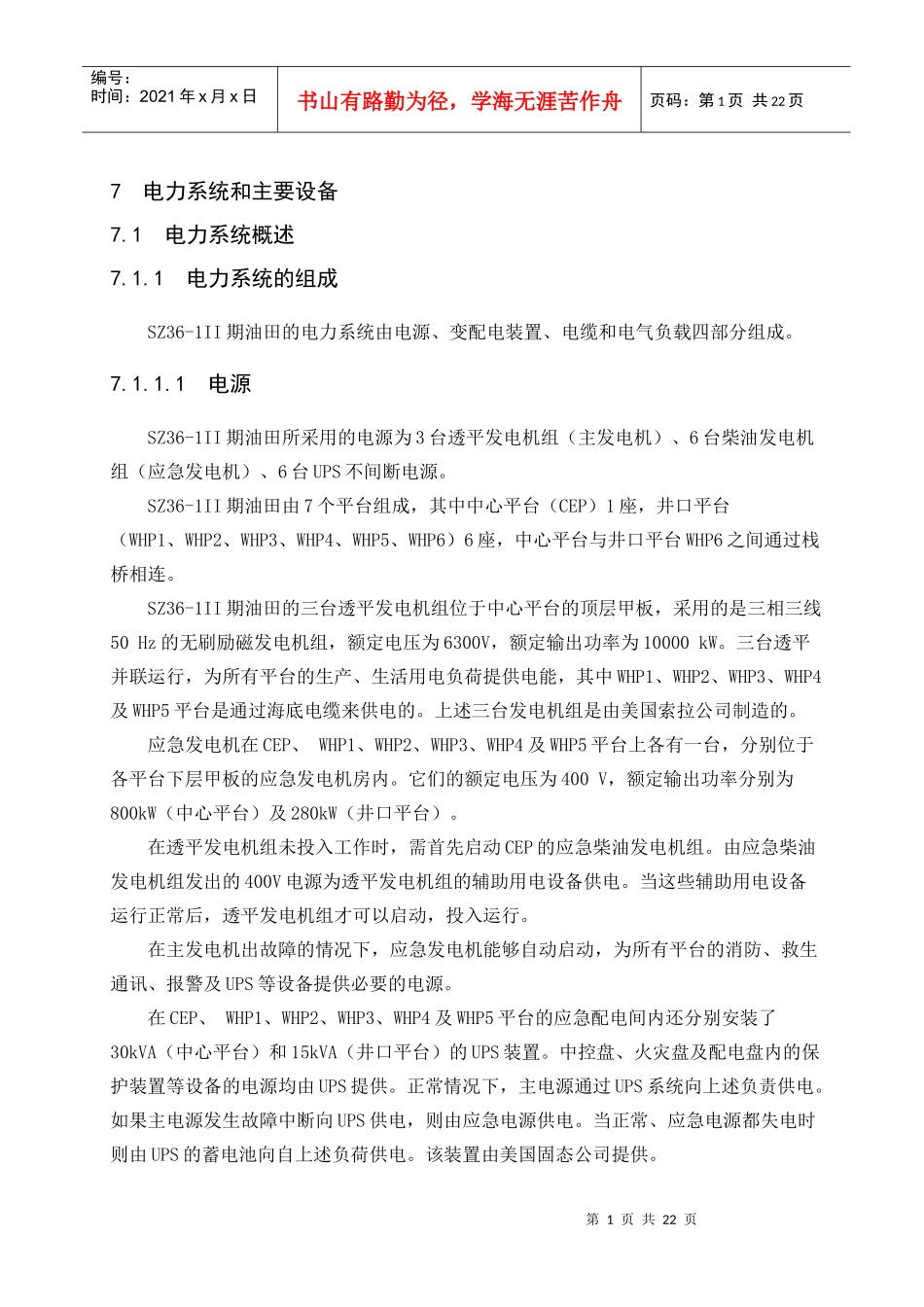

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页7电力系统和主要设备7.1电力系统概述7.1.1电力系统的组成SZ36-1II期油田的电力系统由电源、变配电装置、电缆和电气负载四部分组成。7.1.1.1电源SZ36-1II期油田所采用的电源为3台透平发电机组（主发电机）、6台柴油发电机组（应急发电机）、6台UPS不间断电源。SZ36-1II期油田由7个平台组成，其中中心平台（CEP）1座，井口平台（WHP1、WHP2、WHP3、WHP4、WHP5、WHP6）6座，中心平台与井口平台WHP6之间通过栈桥相连。SZ36-1II期油田的三台透平发电机组位于中心平台的顶层甲板，采用的是三相三线50Hz的无刷励磁发电机组，额定电压为6300V，额定输出功率为10000kW。三台透平并联运行，为所有平台的生产、生活用电负荷提供电能，其中WHP1、WHP2、WHP3、WHP4及WHP5平台是通过海底电缆来供电的。上述三台发电机组是由美国索拉公司制造的。应急发电机在CEP、WHP1、WHP2、WHP3、WHP4及WHP5平台上各有一台，分别位于各平台下层甲板的应急发电机房内。它们的额定电压为400V，额定输出功率分别为800kW（中心平台）及280kW（井口平台）。在透平发电机组未投入工作时，需首先启动CEP的应急柴油发电机组。由应急柴油发电机组发出的400V电源为透平发电机组的辅助用电设备供电。当这些辅助用电设备运行正常后，透平发电机组才可以启动，投入运行。在主发电机出故障的情况下，应急发电机能够自动启动，为所有平台的消防、救生通讯、报警及UPS等设备提供必要的电源。在CEP、WHP1、WHP2、WHP3、WHP4及WHP5平台的应急配电间内还分别安装了30kVA（中心平台）和15kVA（井口平台）的UPS装置。中控盘、火灾盘及配电盘内的保护装置等设备的电源均由UPS提供。正常情况下，主电源通过UPS系统向上述负责供电。如果主电源发生故障中断向UPS供电，则由应急电源供电。当正常、应急电源都失电时则由UPS的蓄电池向自上述负荷供电。该装置由美国固态公司提供。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页7.1.1.2变配电装置根据供电范围和对象的不同，SZ36-1II期油田的变配电装置可分为:3300V配电盘、6300V配电盘、10500V配电盘、6300/10500V变压器、10500/3300V变压器、10500/400V变压器、6300/400V变压器、6300/10500V变压器、400V配电盘、400/230V变压器、230V配电盘、230V分配电箱等。7.1.1.3电缆SZ36-1II期油田的电缆根据不同电压的需要，电缆的电压等级分为10500/10500V、6300/6300V、3300/3300V、600/1000V、250/440V、150/250V等规格。同时,根据其所连接的负载的性质，选用了防火电缆和阻燃电缆。所有电缆均采用韩国极东的产品。7.1.1.4负载SZ36-1II期油田的负载大体可分为:平台工艺设施：天然气压缩机、电潜泵、原油外输泵、注水泵、开式排放泵、闭式排放泵、化学注入泵和热介质锅炉等原油生产和处理设备。公用机械：空压机、海水泵、消防泵、淡水泵、空调机、冷冻机和各类油泵等生活和生产机械。照明系统：工作和生活模块的各种照明灯具和导航设备。电伴热系统：所有工艺和公用设施需电伴热管线的电伴热带。其他用电设备：厨房用电设备、洗衣设备等。7.1.2电力系统的电制SZ36-1II期油田电力系统的电制为三相三线，中性点对地绝缘系统。该系统为交流系统、额定频率为50Hz。所采用的额定电压如下:SZ36-1II期油田电力系统采用的是交流三相3300V、交流三相6300V、交流三相10500V、交流三相380V、交流单相220V、交流单相110V等几种电压等级。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页设备采用的电压等级:透平发电机组:6300V、3ph、50Hz应急发电机组：400V、3ph、50Hz海底电缆:10500V、3ph、50Hz高压电动机:3300V及6300V、3ph、50Hz低压电动机:选用380V、3ph、50Hz照明系统:220V、1ph、50Hz小动力系统：220V、1ph、50Hz电动机空间加热器：220V、1ph、50Hz电伴热系统：220V、1ph、50Hz导航系统：220V、1ph、50Hz控制和指示：110V、1ph、50HzUPS系统：110V、1ph、50Hz7.1.3电力负荷在整个生产期间，SZ36-1II期油田有...
