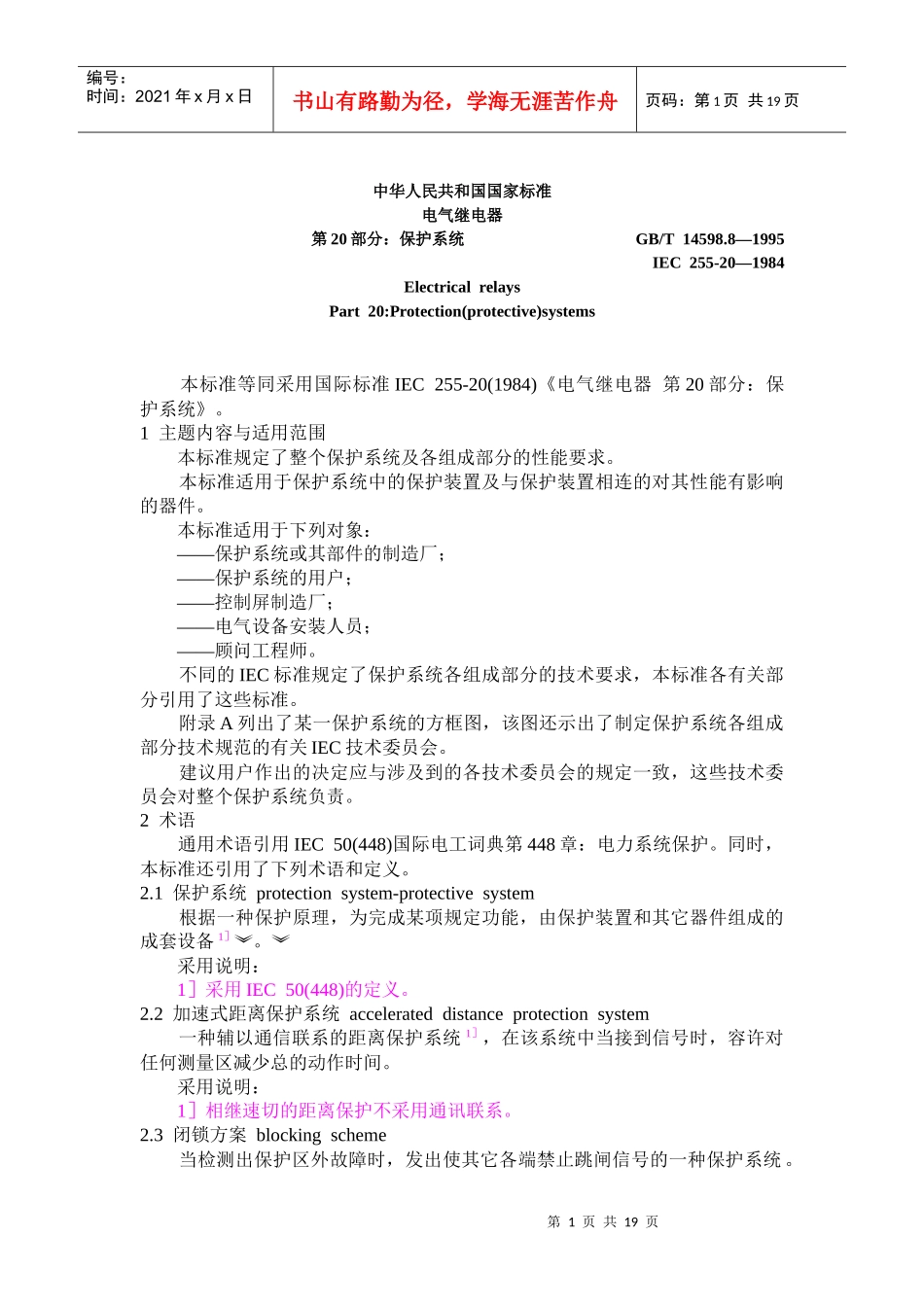

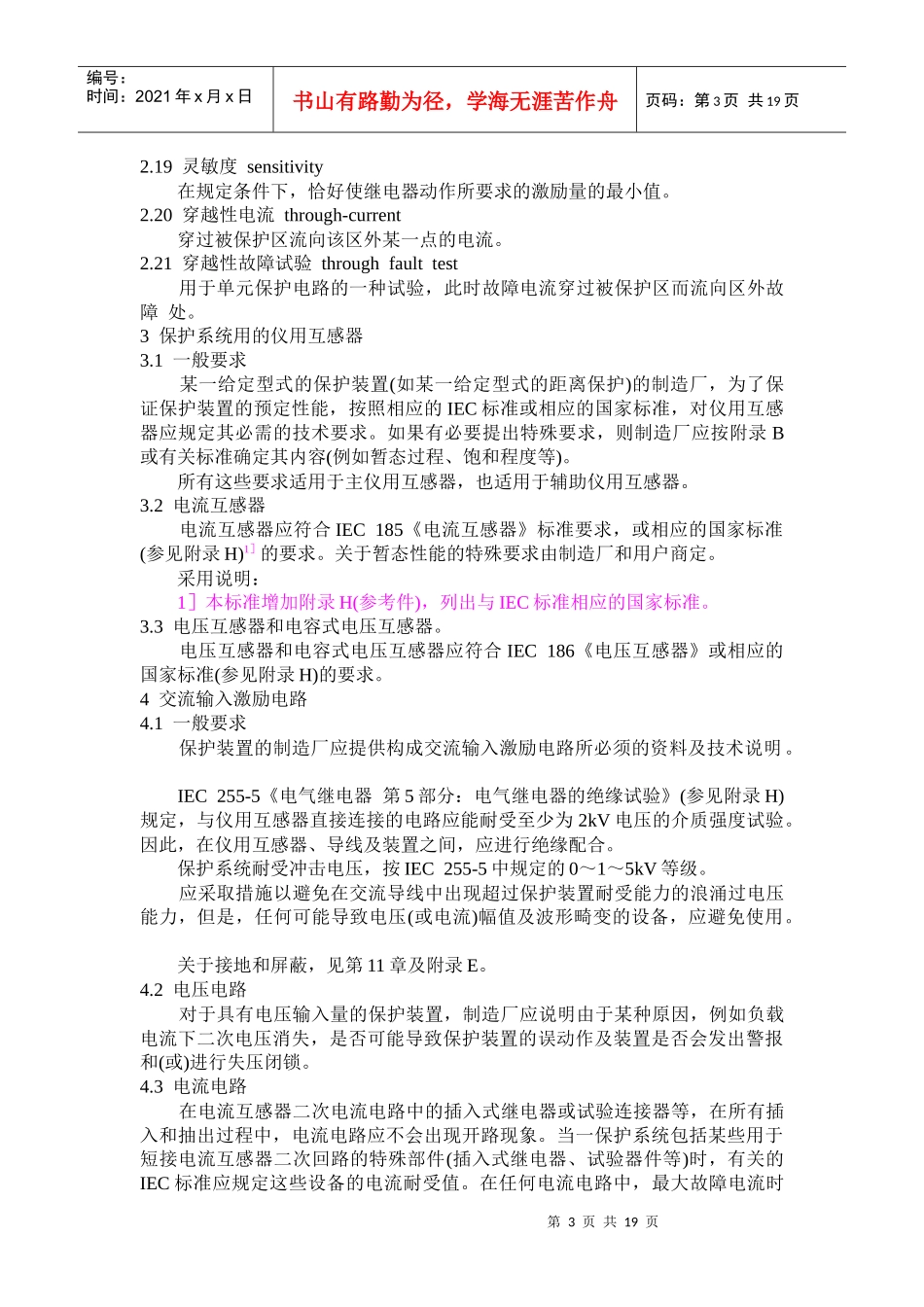

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页中华人民共和国国家标准电气继电器第20部分：保护系统GB/T14598.8—1995IEC255-20—1984ElectricalrelaysPart20:Protection(protective)systems本标准等同采用国际标准IEC255-20(1984)《电气继电器第20部分：保护系统》。1主题内容与适用范围本标准规定了整个保护系统及各组成部分的性能要求。本标准适用于保护系统中的保护装置及与保护装置相连的对其性能有影响的器件。本标准适用于下列对象：——保护系统或其部件的制造厂；——保护系统的用户；——控制屏制造厂；——电气设备安装人员；——顾问工程师。不同的IEC标准规定了保护系统各组成部分的技术要求，本标准各有关部分引用了这些标准。附录A列出了某一保护系统的方框图，该图还示出了制定保护系统各组成部分技术规范的有关IEC技术委员会。建议用户作出的决定应与涉及到的各技术委员会的规定一致，这些技术委员会对整个保护系统负责。2术语通用术语引用IEC50(448)国际电工词典第448章：电力系统保护。同时，本标准还引用了下列术语和定义。2.1保护系统protectionsystem-protectivesystem根据一种保护原理，为完成某项规定功能，由保护装置和其它器件组成的成套设备1］。采用说明：1］采用IEC50(448)的定义。2.2加速式距离保护系统accelerateddistanceprotectionsystem一种辅以通信联系的距离保护系统1］，在该系统中当接到信号时，容许对任何测量区减少总的动作时间。采用说明：1］相继速切的距离保护不采用通讯联系。2.3闭锁方案blockingscheme当检测出保护区外故障时，发出使其它各端禁止跳闸信号的一种保护系统。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2.4空载分路中的电流互感器currenttransformersinidleshunt与保护系统相连，但不载一次电流的电流互感器。2.5断路器失灵保护系统circuit-breakerfailprotectionsystem当选定的断路器跳闸失灵不能切断故障电流时，使预先规定的断路器跳闸，以切除系统故障的一种保护系统。2.6解除闭锁方案的系统de-blockingschemesystem从保护区的每一端传送连续的闭锁信号，在任一端检测出故障电流输入时便解除闭锁的方案。2.7方向比较保护系统directioncomparisonprotectionsystem用本处取得的电压或电流为基准，比较保护区各端电流方向的一种保护系统。2.8与信号发送系统结合的保护系统protectionsystemassociatedwithsignallingsystem在被保护电路的各端之间要求有通信联系的一种保护系统。2.9区内故障电流试验internalfaultcurrenttest模拟被保护区内故障电流的试验。2.10远方跳闸系统intertrippingsystem送出信号使远方的断路器直接跳闸，而不要求远方的保护装置动作。2.11(纵联)差动导引线系统(longitudinal)differentialpilotwiresystem差动电流等于流入被保护区各电流代数和的一种差动保护系统。2.12保护系统的参数parameterofaprotectionsystem一个不受其它量变化影响的量，而且在不同的情况下可以给定不同数值的量。例如器件的特性，引线的功耗等。2.13允许式超范围距离保护系统permissiveoverreachdistanceprotectionsystem在故障检测中，一端保护在检测到故障发生在保护正方向时便将一个信号送至其它各端，其它端接收到该信号，则通过判定故障发生在该端保护正方向的方向继电器触点，使该端断路器跳闸的一种保护系统。2.14允许式欠范围距离保护系统permissiveunderreachdistanceprotectionsystem在保护区任一端的距离保护第Ⅰ段检测到故障时，便将一个信号送至其它各端，其它端接收到该信号，则通过不具有方向性的检测故障的保护触点，使该端断路器跳闸的一种保护系统。2.15相位比较载波系统phasecomparisoncarriersystem比较被保护区段各端电流之间相角量的一种保护系统。2.16一次试验primarytest向作为保护系统组成部分的仪用互感器初级绕组施加电流所作的试验。2.17保护的稳定极限protectionstabilitylimit在除了设计规定动作之外的所有情况下，使保护不动作的任何激励电量或影响电量的极限值。2.18剩余连接residual...
