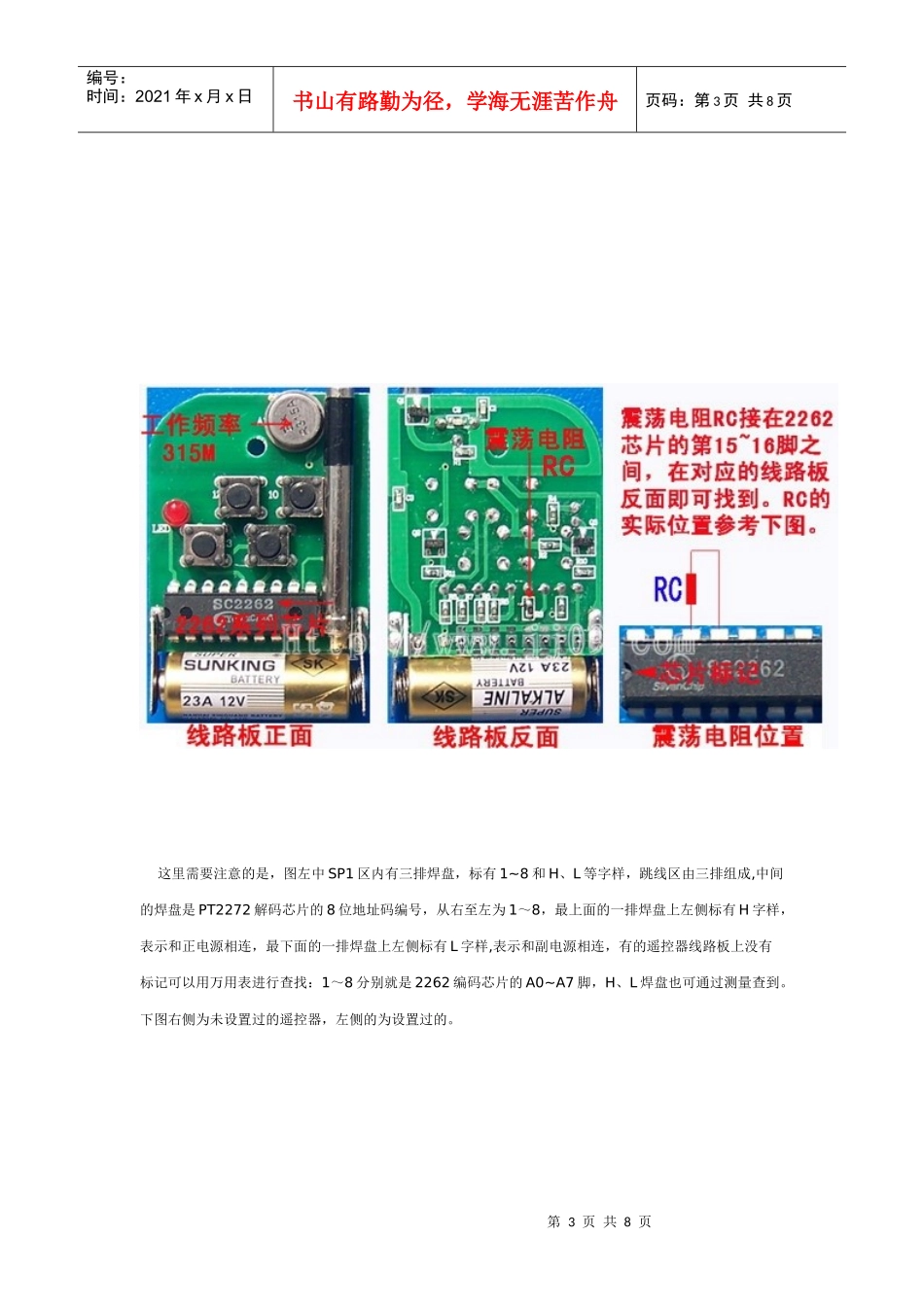

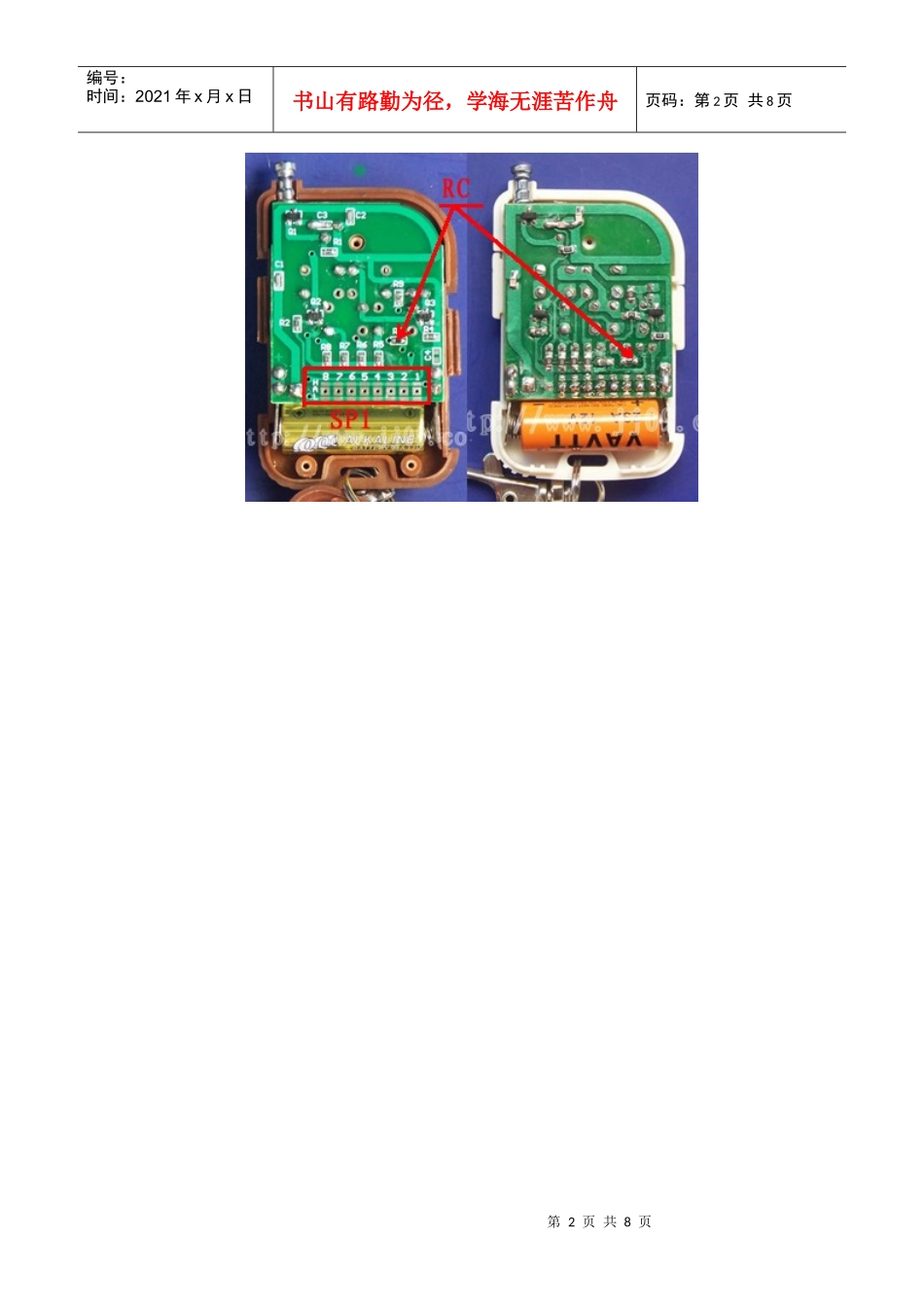

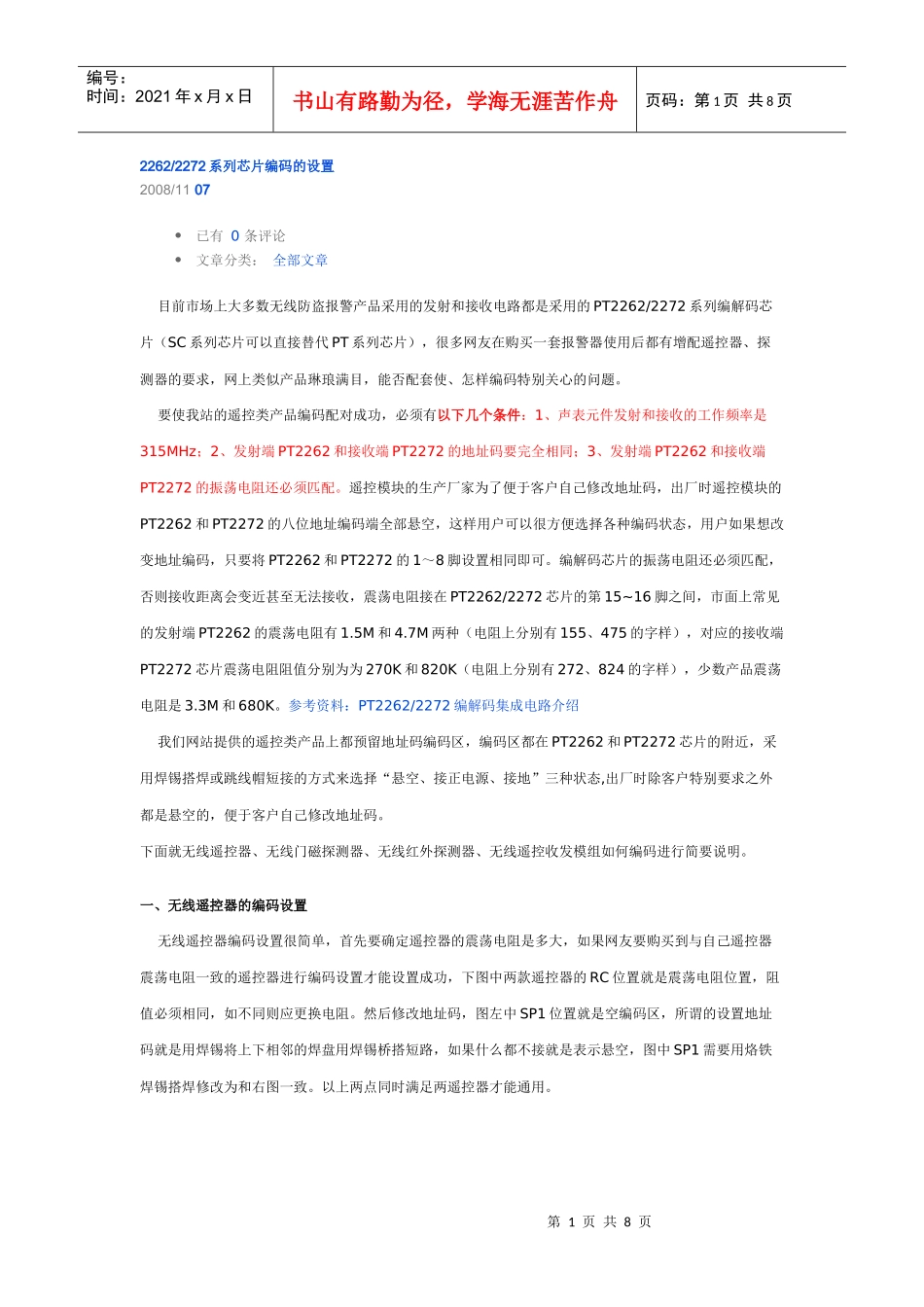

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页2262/2272系列芯片编码的设置2008/1107已有0条评论文章分类：全部文章目前市场上大多数无线防盗报警产品采用的发射和接收电路都是采用的PT2262/2272系列编解码芯片（SC系列芯片可以直接替代PT系列芯片），很多网友在购买一套报警器使用后都有增配遥控器、探测器的要求，网上类似产品琳琅满目，能否配套使、怎样编码特别关心的问题。要使我站的遥控类产品编码配对成功，必须有以下几个条件：1、声表元件发射和接收的工作频率是315MHz；2、发射端PT2262和接收端PT2272的地址码要完全相同；3、发射端PT2262和接收端PT2272的振荡电阻还必须匹配。遥控模块的生产厂家为了便于客户自己修改地址码，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可。编解码芯片的振荡电阻还必须匹配，否则接收距离会变近甚至无法接收，震荡电阻接在PT2262/2272芯片的第15~16脚之间，市面上常见的发射端PT2262的震荡电阻有1.5M和4.7M两种（电阻上分别有155、475的字样），对应的接收端PT2272芯片震荡电阻阻值分别为为270K和820K（电阻上分别有272、824的字样），少数产品震荡电阻是3.3M和680K。参考资料：PT2262/2272编解码集成电路介绍我们网站提供的遥控类产品上都预留地址码编码区，编码区都在PT2262和PT2272芯片的附近，采用焊锡搭焊或跳线帽短接的方式来选择“悬空、接正电源、接地”三种状态,出厂时除客户特别要求之外都是悬空的，便于客户自己修改地址码。下面就无线遥控器、无线门磁探测器、无线红外探测器、无线遥控收发模组如何编码进行简要说明。一、无线遥控器的编码设置无线遥控器编码设置很简单，首先要确定遥控器的震荡电阻是多大，如果网友要购买到与自己遥控器震荡电阻一致的遥控器进行编码设置才能设置成功，下图中两款遥控器的RC位置就是震荡电阻位置，阻值必须相同，如不同则应更换电阻。然后修改地址码，图左中SP1位置就是空编码区，所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路，如果什么都不接就是表示悬空，图中SP1需要用烙铁焊锡搭焊修改为和右图一致。以上两点同时满足两遥控器才能通用。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页这里需要注意的是，图左中SP1区内有三排焊盘，标有1~8和H、L等字样，跳线区由三排组成,中间的焊盘是PT2272解码芯片的8位地址码编号，从右至左为1～8，最上面的一排焊盘上左侧标有H字样，表示和正电源相连，最下面的一排焊盘上左侧标有L字样,表示和副电源相连，有的遥控器线路板上没有标记可以用万用表进行查找：1～8分别就是2262编码芯片的A0~A7脚，H、L焊盘也可通过测量查到。下图右侧为未设置过的遥控器，左侧的为设置过的。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页二、无线门磁探测器的编码设置无线门磁地址码、数据码、震荡电阻的设置都采用跳线座来设置，使用更加方便，与遥控器所不同的是多了一个四位数据码设置。上图是两个市场上较为常见的两只无线门磁的线路板。红色方框内有三排跳线，只能插一只，选择无线门磁的震荡电阻，一般震荡电阻有1.5M、3.3M、4.7M可选；有些门磁的震荡电阻无跳线座选择，则第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页只有通过更换电阻的方法进行选择，震荡电阻的位置在2262芯片的第15~16脚之间，很容易就能找到。图中蓝色方框内的是八位地址码跳线座，顺序都是从上至下A0~A8共有8位，需要注意的是H、L的位置，L和地相连，H和正电源相连，有些门磁的H、L位置和图位置相反，则短路帽要相应相反进行跳线。粉色方框内的四排是四位数据码，一般数据码位置如图右为3列，也有H、L两位置，从上往下为D0~D3，如果数据码如图左，只有两列，...
