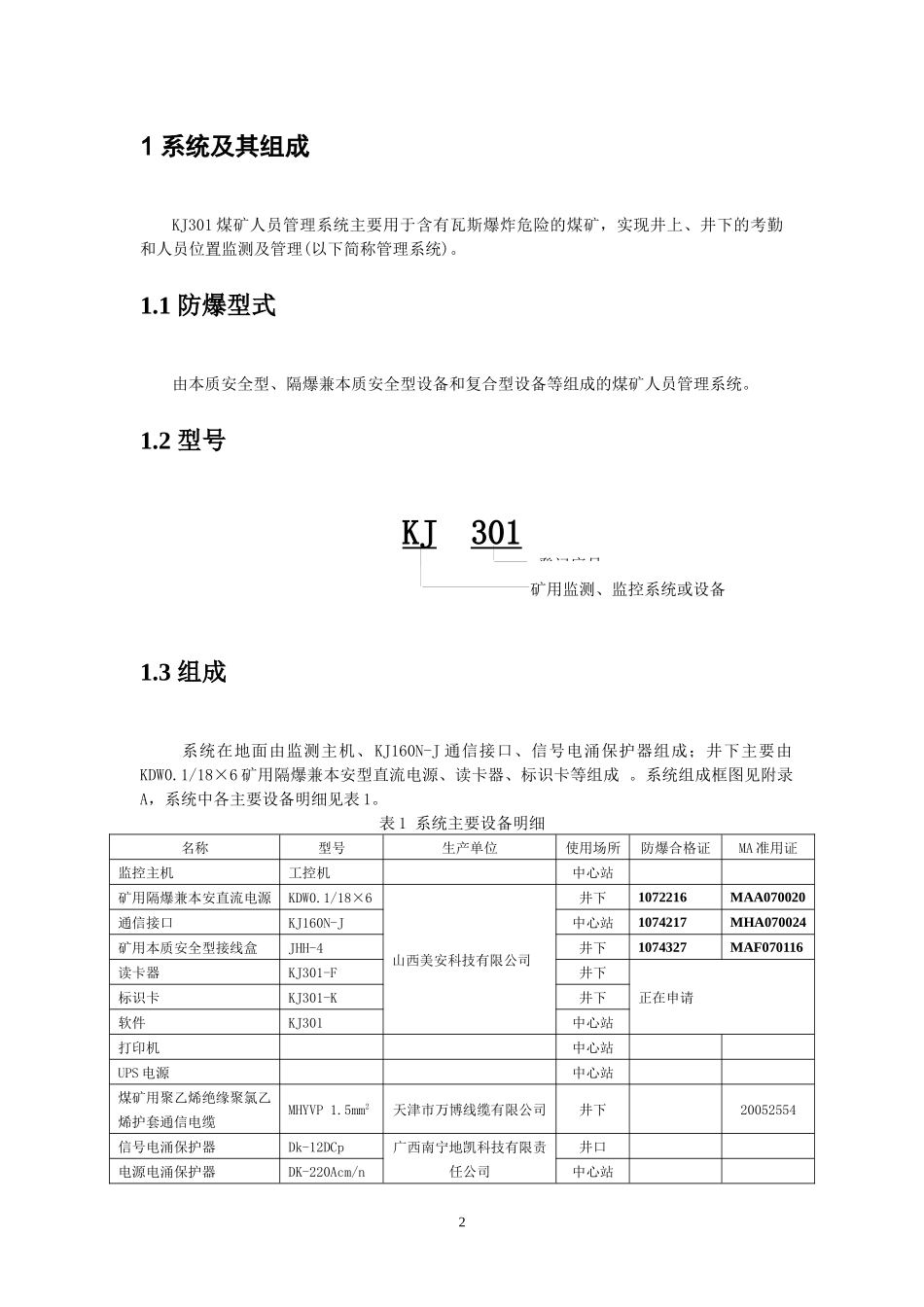

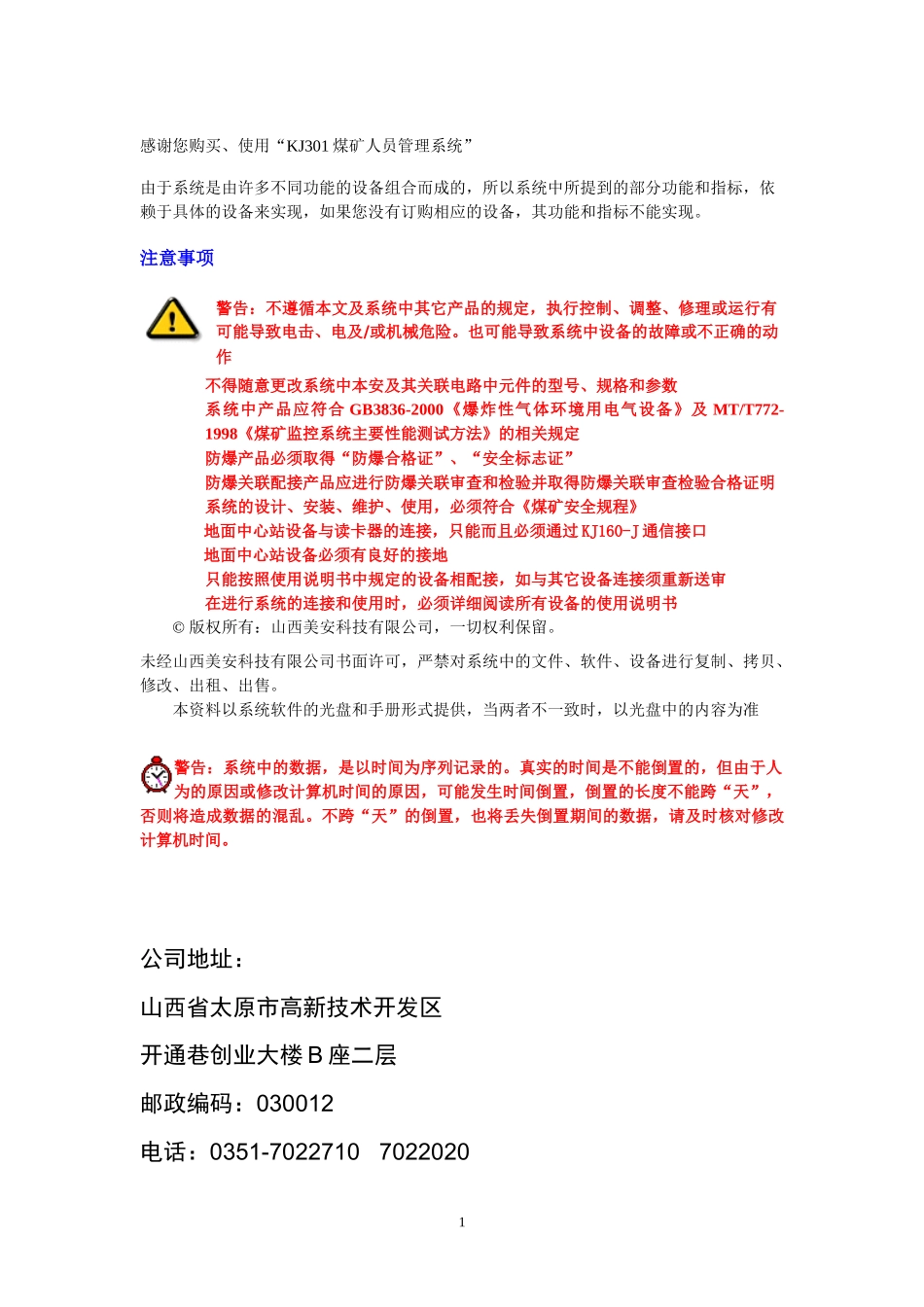

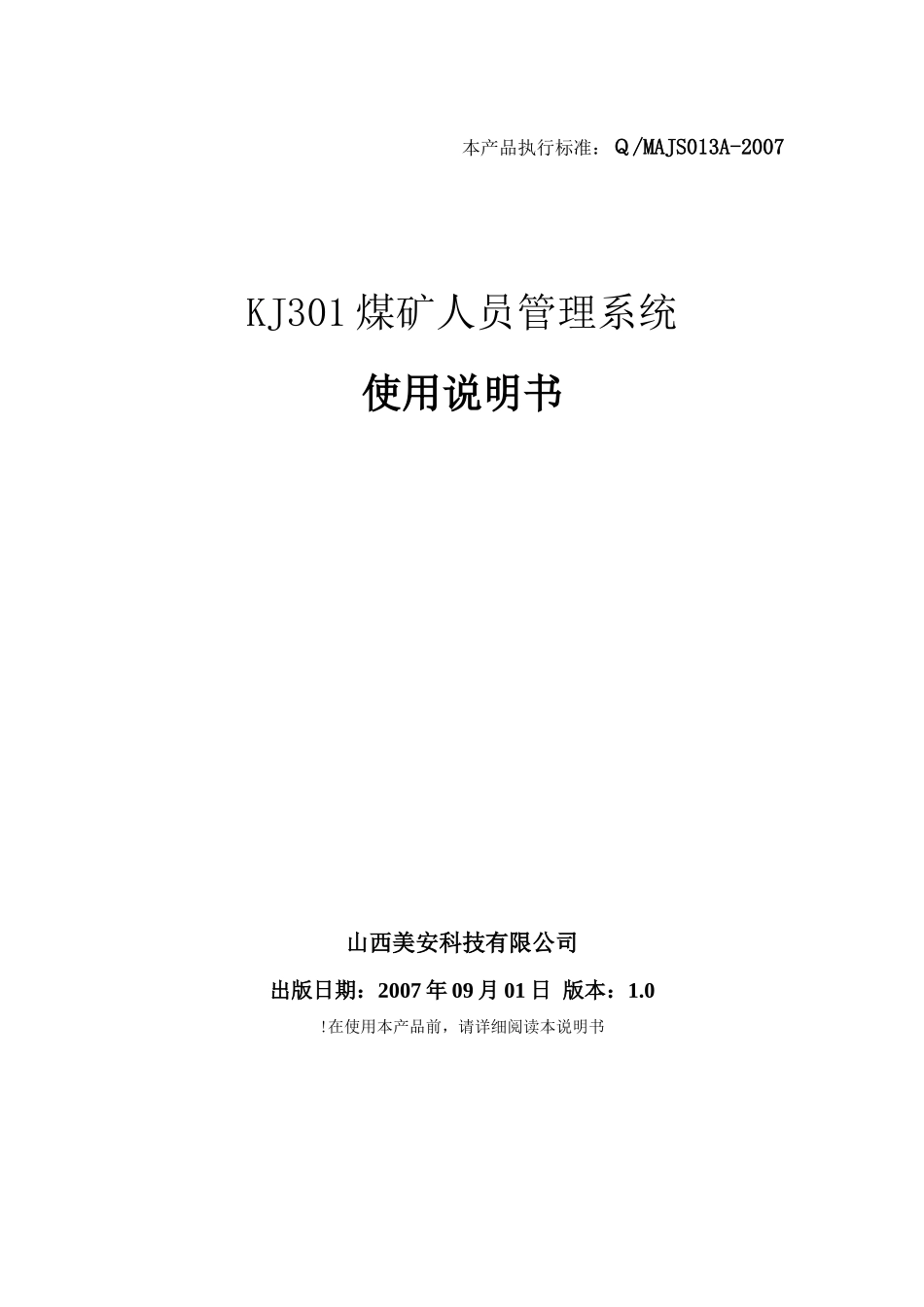

本产品执行标准：Ｑ/MAJS013A-2007KJ301煤矿人员管理系统使用说明书山西美安科技有限公司出版日期：2007年09月01日版本：1.0!在使用本产品前，请详细阅读本说明书感谢您购买、使用“KJ301煤矿人员管理系统”由于系统是由许多不同功能的设备组合而成的，所以系统中所提到的部分功能和指标，依赖于具体的设备来实现，如果您没有订购相应的设备，其功能和指标不能实现。注意事项警告：不遵循本文及系统中其它产品的规定，执行控制、调整、修理或运行有可能导致电击、电及/或机械危险。也可能导致系统中设备的故障或不正确的动作不得随意更改系统中本安及其关联电路中元件的型号、规格和参数系统中产品应符合GB3836-2000《爆炸性气体环境用电气设备》及MT/T772-1998《煤矿监控系统主要性能测试方法》的相关规定防爆产品必须取得“防爆合格证”、“安全标志证”防爆关联配接产品应进行防爆关联审查和检验并取得防爆关联审查检验合格证明系统的设计、安装、维护、使用，必须符合《煤矿安全规程》地面中心站设备与读卡器的连接，只能而且必须通过KJ160-J通信接口地面中心站设备必须有良好的接地只能按照使用说明书中规定的设备相配接，如与其它设备连接须重新送审在进行系统的连接和使用时，必须详细阅读所有设备的使用说明书©版权所有：山西美安科技有限公司，一切权利保留。未经山西美安科技有限公司书面许可，严禁对系统中的文件、软件、设备进行复制、拷贝、修改、出租、出售。本资料以系统软件的光盘和手册形式提供，当两者不一致时，以光盘中的内容为准警告：系统中的数据，是以时间为序列记录的。真实的时间是不能倒置的，但由于人为的原因或修改计算机时间的原因，可能发生时间倒置，倒置的长度不能跨“天”，否则将造成数据的混乱。不跨“天”的倒置，也将丢失倒置期间的数据，请及时核对修改计算机时间。公司地址：山西省太原市高新技术开发区开通巷创业大楼B座二层邮政编码：030012电话：0351-7022710702202011系统及其组成KJ301煤矿人员管理系统主要用于含有瓦斯爆炸危险的煤矿，实现井上、井下的考勤和人员位置监测及管理(以下简称管理系统)。1.1防爆型式由本质安全型、隔爆兼本质安全型设备和复合型设备等组成的煤矿人员管理系统。1.2型号KJ3011.3组成系统在地面由监测主机、KJ160N-J通信接口、信号电涌保护器组成；井下主要由KDW0.1/18×6矿用隔爆兼本安型直流电源、读卡器、标识卡等组成。系统组成框图见附录A，系统中各主要设备明细见表1。表1系统主要设备明细名称型号生产单位使用场所防爆合格证MA准用证监控主机工控机中心站矿用隔爆兼本安直流电源KDW0.1/18×6山西美安科技有限公司井下1072216MAA070020通信接口KJ160N-J中心站1074217MHA070024矿用本质安全型接线盒JHH-4井下1074327MAF070116读卡器KJ301-F井下正在申请标识卡KJ301-K井下软件KJ301中心站打印机中心站UPS电源中心站煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆MHYVP1.5mm2天津市万博线缆有限公司井下20052554信号电涌保护器Dk-12DCp广西南宁地凯科技有限责任公司井口电源电涌保护器DK-220Acm/n中心站矿用监测、监控系统或设备登记序号22技术要求2.1环境要求2.1.1中心站设备的正常工作条件a)温度：15℃～30℃；b)相对湿度：40%～70%；c)大气压力：80kPa～106kPa；d)温度变化率：小于10℃/h，且不得结露；e)GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。2.1.2安装于井下的设备的工作条件a)环境温度：0℃～40℃；b)相对湿度：≤98%(＋25℃)；c)大气压力：80kPa～106kPa；d)有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。2.2监控系统能承受的最恶劣的贮运条件a)按规定包装入箱的产品，在避免雨(雪)淋浸的条件下，任何通用运输工具运输，其包装，储运标志应符合GB191的规定。b)包装好的产品，要求在温度为-10℃～40℃，相对湿度不高于90%，无腐蚀性气体、通风良好的存贮条件下贮存。2.3供电电源2.3.1地面中心站设备在下列电源条件下，应能正常工作。2.3.1.1额定电压：220VAC2.3.1.2允许偏差：-10％～10％2.3.1.3谐波：不大于5％2.3.1.4频率：50Hz，允许偏差±5％2.3.2中心站配备U...
