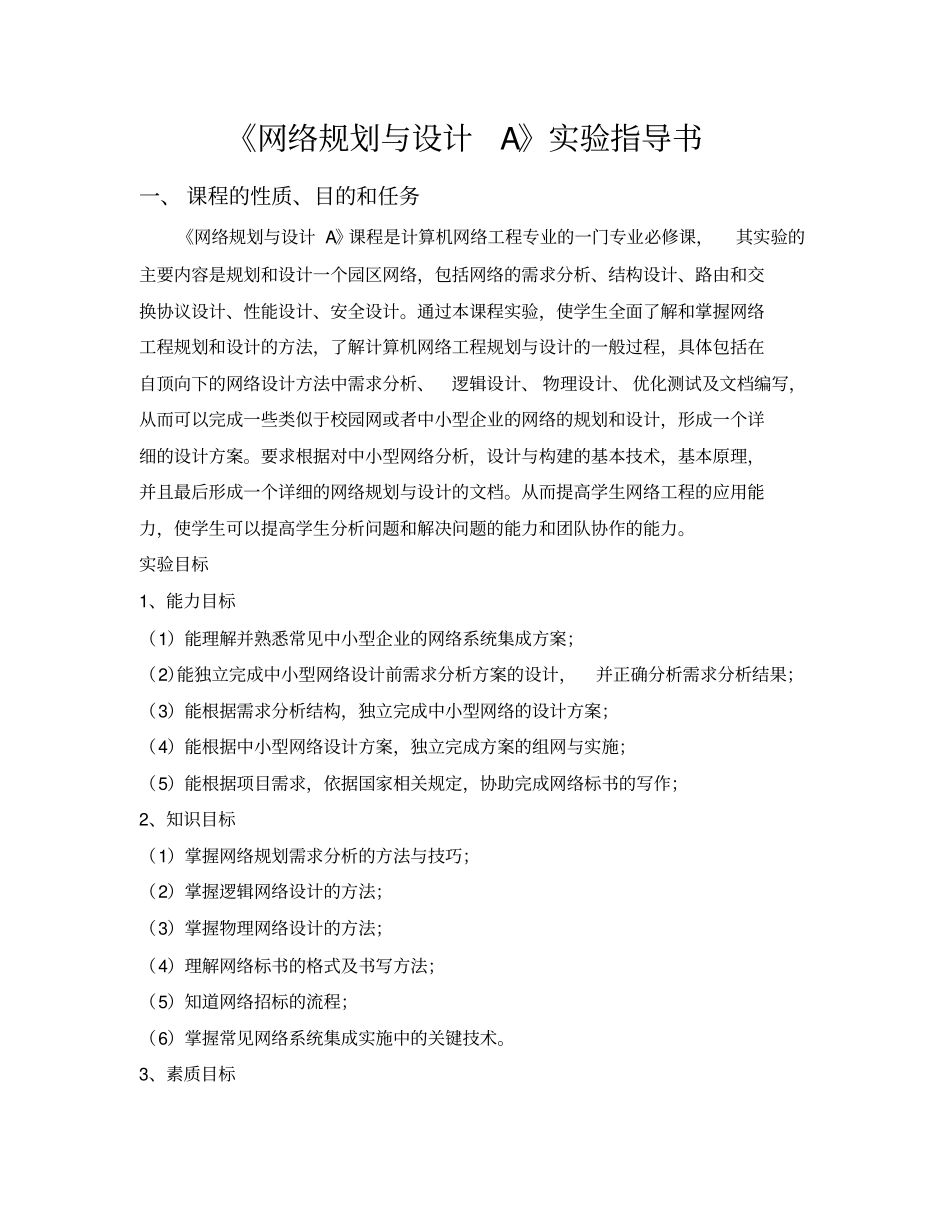

《网络规划与设计A》实验指导书一、课程的性质、目的和任务《网络规划与设计A》课程是计算机网络工程专业的一门专业必修课，其实验的主要内容是规划和设计一个园区网络，包括网络的需求分析、结构设计、路由和交换协议设计、性能设计、安全设计。通过本课程实验，使学生全面了解和掌握网络工程规划和设计的方法，了解计算机网络工程规划与设计的一般过程，具体包括在自顶向下的网络设计方法中需求分析、逻辑设计、物理设计、优化测试及文档编写，从而可以完成一些类似于校园网或者中小型企业的网络的规划和设计，形成一个详细的设计方案。要求根据对中小型网络分析，设计与构建的基本技术，基本原理，并且最后形成一个详细的网络规划与设计的文档。从而提高学生网络工程的应用能力，使学生可以提高学生分析问题和解决问题的能力和团队协作的能力。实验目标1、能力目标（1）能理解并熟悉常见中小型企业的网络系统集成方案；（2）能独立完成中小型网络设计前需求分析方案的设计，并正确分析需求分析结果；（3）能根据需求分析结构，独立完成中小型网络的设计方案；（4）能根据中小型网络设计方案，独立完成方案的组网与实施；（5）能根据项目需求，依据国家相关规定，协助完成网络标书的写作；2、知识目标（1）掌握网络规划需求分析的方法与技巧；（2）掌握逻辑网络设计的方法；（3）掌握物理网络设计的方法；（4）理解网络标书的格式及书写方法；（5）知道网络招标的流程；（6）掌握常见网络系统集成实施中的关键技术。3、素质目标(1)培养良好的逻辑表达和沟通能力。(2)培养良好的文案能力；(3)培养团队协作意识；4.其他目标(1)成本与利润的意识；(2)网络安全防范的意识；(3)网络冗余及可靠性保障的意识；(2)独立分析和解决问题的能力二、网络规划与设计的主要方法和过程对网络进行规划设计时，一般从以下几个方面进行。1需求分析首先要选择一家中小规模的网络，通过实地调查等形式了解企业的组织结构、网络建设的背景，明确网络需求和网络性能的评价标准。具体地，包括网络建设的目的与原则、投资规模、现有网络的问题与不足等；网络系统中所包含的信息点的数量、分布及信息流量、应用程序的类型及对QoS的要求、是否需要提供广域网接入和网络安全上的考虑因素等。（1）用户需求目前办公网络主要功能实现办公网络内部资源共享。办公网络可共享的资源的主要有硬盘、光驱、应用程序、驱动程序以及重要的数据等。对于办公网络的安全主要涉及的是内部网络共享资源的安全，保护这些重要数据信息的完整性、可用性、保密性和可靠性。（2）技术目标统一性、完整性、经济实用性、可靠性与有效性、扩展性与先进性、安全性。安全性：保证办公网络具有信息安全的功能，主要包括：设备的安全性、应用级的安全性、网络级的安全性、数据级的安全性。由于办公网络用户离不开与外界进行交流，在享受Internet的服务的同时，防范网络病毒、木马等系统和数据的破坏，防止黑客入侵造成数据丢失或泄密等。统一性：规划设计办公网络，应统一进行规划，统一设计，分步实施，以方便办公网络的后期管理。完整性：保证整个办公网络的系统功能、数据安全、网络管理等方面应有充分的保证。经济实用性：每个公司在组建自己内外计算机网络的时候，都需要考虑如何最有效的利用网络资源，使有限的硬件设施获得最优的可用带宽，保证建成的网络安全和规范，并且易于维护、扩展和高效使用。因此,在设计中要采用先进的、成熟的、实用性强的技术和性价比高网络产品，不盲目的追求设备的高档、技术的超前，以免造成不必要的资金浪费，从而使系统具有较强的实用性。可靠性与有效性：规划设计时必须从系统结构、设计方案、设备选型、厂商的技术服务与维修响应能力、设备备件供应能力等多方面考虑，尽可能减少故障发生的可能性，缩小影响面。同时还须考虑与现有办公设备和事务处理的整合。扩展性与先进性：进行网络规划设计时应具有较好的扩展性，以降低系统扩展的投入成本，并能充分满足信息技术高速发展的需要。能适应近3-5年内的业务增长和突发性事件的需要，确保各级系统的可扩充性和先进性，并注意设备的冗余设计以及网络...
