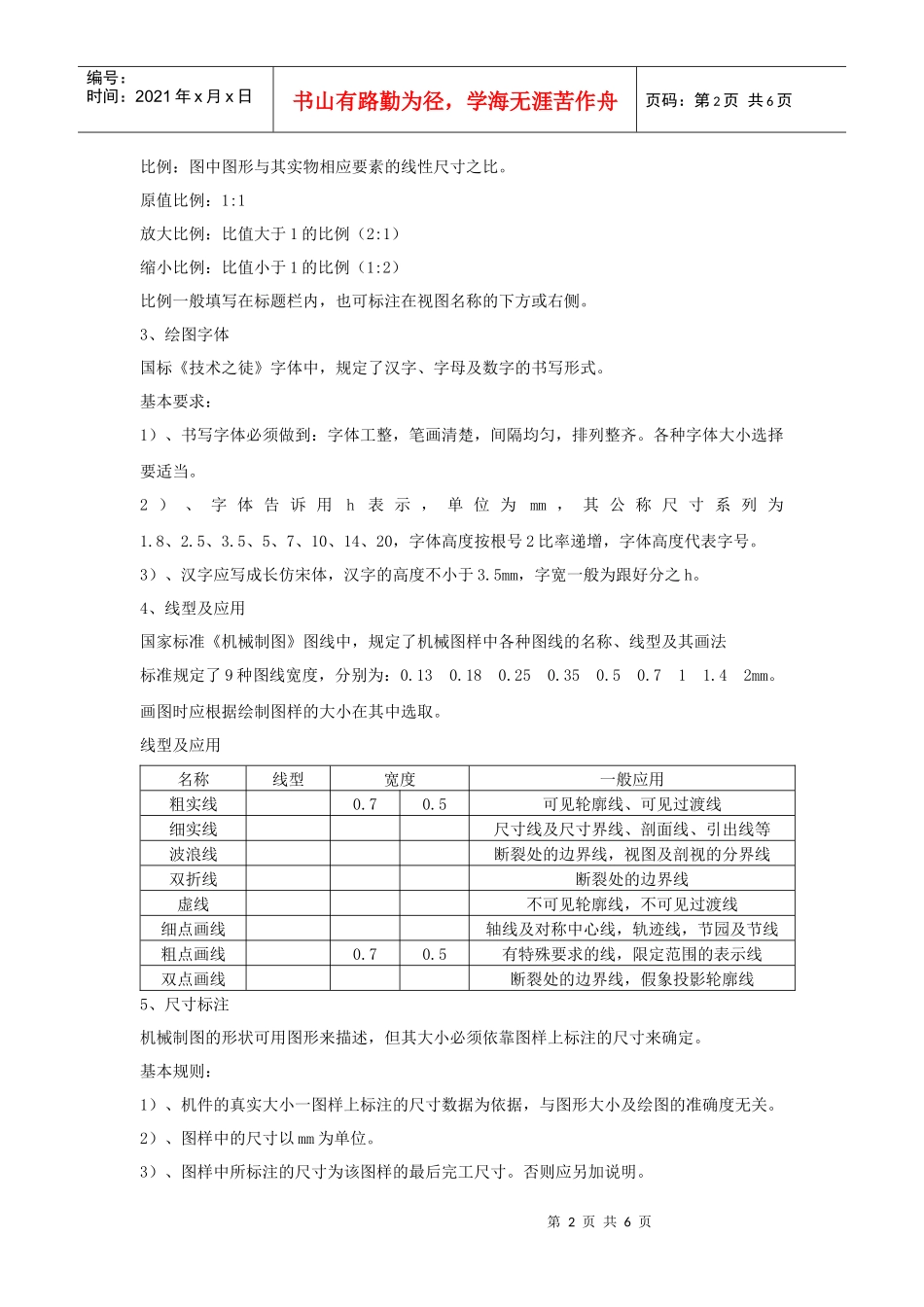

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《机械制图》培训第一部分（2011-7-21）机械制图的基本知识一、关于制图国家标准的内容简介国家标准《机械制图》是国家制定的基本技术标准，国家所制定并颁布的一系列的国家标准简称“国标”。国标三种执行方式：强制性的（代号为“GB”）推荐性的（代号为“GB/T”）指导性的（代号为”GB/Z”）例如：“机械制图GB/T14689—1993”是关于图纸幅面和格式的标准，标准顺序号为14689，批准颁布的年号为1993随着科技的发展，标准还会不断的被修改，新的标准又将适应生产发展的新需要。1、图纸幅面及标题栏1）图纸的幅面尺寸幅面代号幅面尺寸(B*L)周边尺寸abcA0841*1189251020A1594*841A2420*59410A3297*4205A4210*2972）、图框及标题栏图框：图纸上所限定绘图区域的线框。每张图纸均须有粗实线绘制的图框和标题栏，需要装订的图样，需留装订边。用图示范需要装订图样的图框格式。3）、标题栏方位每张图纸上都必须画出标题栏，标题栏的格式和尺寸按GB/T10609.1—1989的规定设置。标题栏的位置应位于图纸的右下角。X型图纸和Y型图纸2、绘图比例国家标准《技术制图》比例中，规定了绘图比例及其标注方法。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页比例：图中图形与其实物相应要素的线性尺寸之比。原值比例：1:1放大比例：比值大于1的比例（2:1）缩小比例：比值小于1的比例（1:2）比例一般填写在标题栏内，也可标注在视图名称的下方或右侧。3、绘图字体国标《技术之徒》字体中，规定了汉字、字母及数字的书写形式。基本要求：1）、书写字体必须做到：字体工整，笔画清楚，间隔均匀，排列整齐。各种字体大小选择要适当。2）、字体告诉用h表示，单位为mm，其公称尺寸系列为1.8、2.5、3.5、5、7、10、14、20，字体高度按根号2比率递增，字体高度代表字号。3）、汉字应写成长仿宋体，汉字的高度不小于3.5mm，字宽一般为跟好分之h。4、线型及应用国家标准《机械制图》图线中，规定了机械图样中各种图线的名称、线型及其画法标准规定了9种图线宽度，分别为：0.130.180.250.350.50.711.42mm。画图时应根据绘制图样的大小在其中选取。线型及应用名称线型宽度一般应用粗实线0.70.5可见轮廓线、可见过渡线细实线尺寸线及尺寸界线、剖面线、引出线等波浪线断裂处的边界线，视图及剖视的分界线双折线断裂处的边界线虚线不可见轮廓线，不可见过渡线细点画线轴线及对称中心线，轨迹线，节园及节线粗点画线0.70.5有特殊要求的线，限定范围的表示线双点画线断裂处的边界线，假象投影轮廓线5、尺寸标注机械制图的形状可用图形来描述，但其大小必须依靠图样上标注的尺寸来确定。基本规则：1）、机件的真实大小一图样上标注的尺寸数据为依据，与图形大小及绘图的准确度无关。2）、图样中的尺寸以mm为单位。3）、图样中所标注的尺寸为该图样的最后完工尺寸。否则应另加说明。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4）、不能重复和漏标。尺寸的组成要素：一个完整的尺寸由尺寸界线，尺寸线，箭头，尺寸数字四部分组成。立体的三维与二维的表达方法一、投影法简介投影法：使投射线通过物体，向预设的面投射，在盖面上得到投影的方法。预设的面为投影面。得到的图形为物体的投影。中心投影：平行投影：正投影及斜角投影。二、投影与视图1、物体在两投影面系的投影设置两个相互垂直的投影面，组成投影面系。正立的投影面称为正投影面（记为V面），水平放置的投影面称为水平投影面（记为H面），两头迎面的交线为投影轴X。为了画图和看图方便，需要将处于空间的各投影面画在同一平面上。（绕轴线旋转90°，去掉投影面框和投影轴）（白板板书和模型演示）2、物体在三投影面系的投影在原有两面投影系中加入一个与正投影面和水平投影面都垂直的侧面投影（记为W面），就组成了一个三投影面系，三面的交线分别为X\Y\Z轴，三轴交原点为O，将物体放在三投影面系中分别向三投影面投影，即正面投影、水平投影、侧面投影。三投影面...
