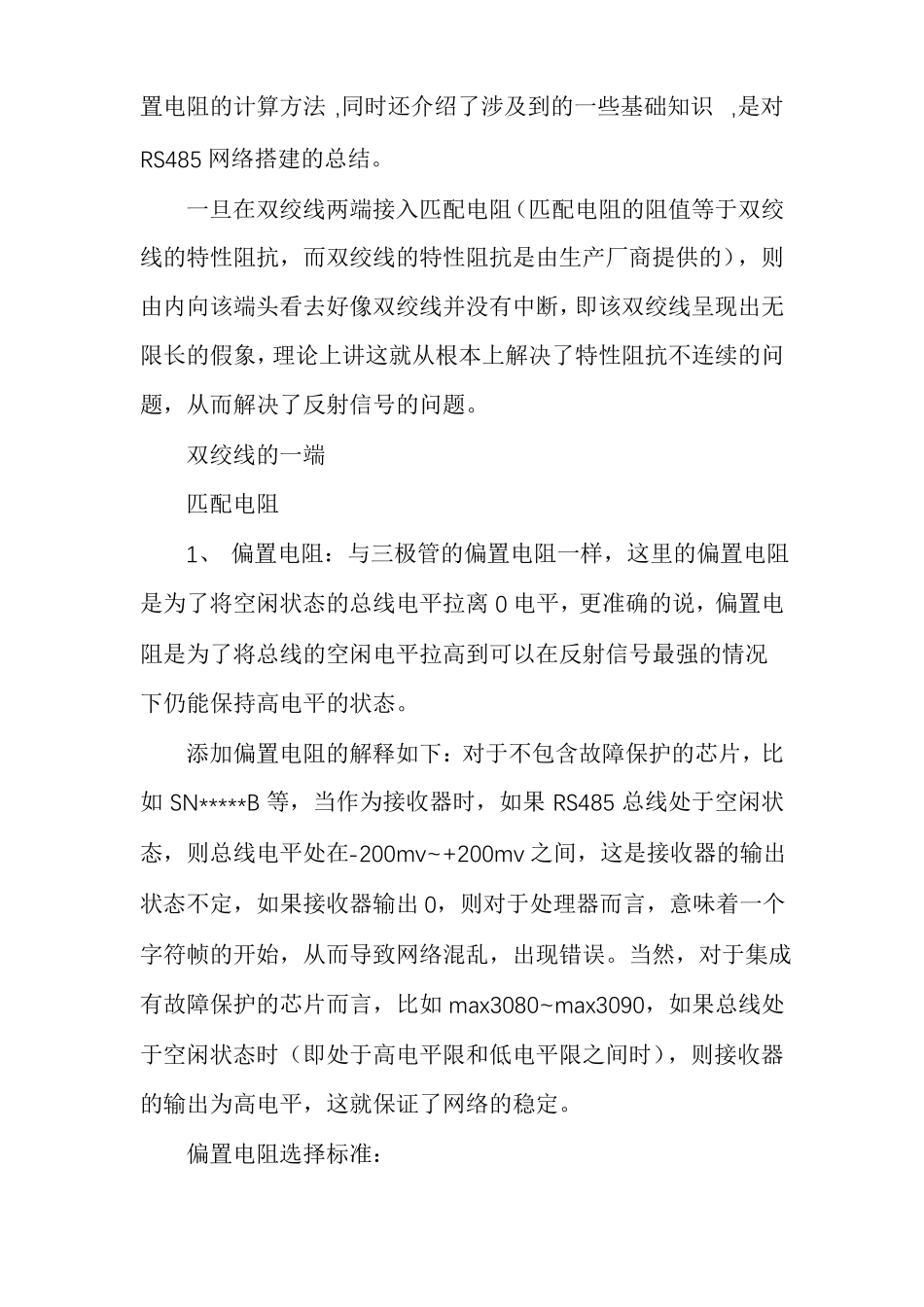

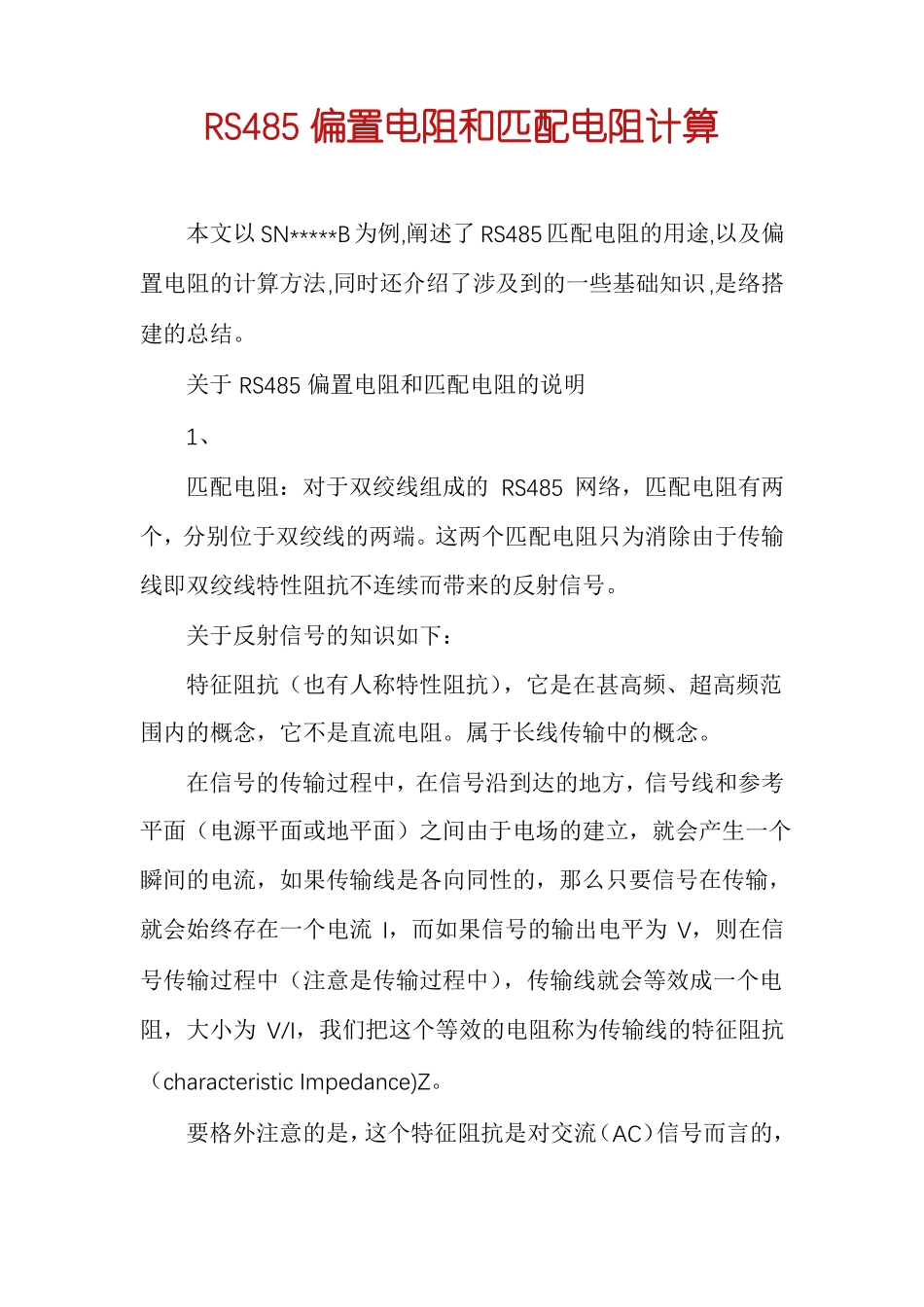

RS485偏置电阻和匹配电阻计算本文以SN*****B为例,阐述了RS485匹配电阻的用途,以及偏置电阻的计算方法,同时还介绍了涉及到的一些基础知识,是络搭建的总结。关于RS485偏置电阻和匹配电阻的说明1、匹配电阻：对于双绞线组成的RS485网络，匹配电阻有两个，分别位于双绞线的两端。这两个匹配电阻只为消除由于传输线即双绞线特性阻抗不连续而带来的反射信号。关于反射信号的知识如下：特征阻抗（也有人称特性阻抗），它是在甚高频、超高频范围内的概念，它不是直流电阻。属于长线传输中的概念。在信号的传输过程中，在信号沿到达的地方，信号线和参考平面（电源平面或地平面）之间由于电场的建立，就会产生一个瞬间的电流，如果传输线是各向同性的，那么只要信号在传输，就会始终存在一个电流I，而如果信号的输出电平为V，则在信号传输过程中（注意是传输过程中），传输线就会等效成一个电阻，大小为V/I，我们把这个等效的电阻称为传输线的特征阻抗（characteristicImpedance)Z。要格外注意的是，这个特征阻抗是对交流（AC）信号而言的，对直流（DC）信号，传输线的电阻并不是Z，而是远小于这个值。信号在传输的过程中，如果传输路径上的特征阻抗发生变化，信号就会在阻抗不连续的结点产生反射。传输线的基本特性是特性阻抗和信号的传输延迟，在这里，我们主要讨论特性阻抗。传输线是一个分布参数系统，它的每一段都具有分布电容、电感和电阻。传输线的分布参数通常用单位长度的电感L和单位长度的电容C以及单位长度上的电阻、电导来表示，它们主要由传输线的几何结构和绝缘介质的特性所决定的。分布的电容、电感和电阻是传输线本身固有的参数，给定某一种传输线，这些参数的值也就确定了，这些参数反映着传输线的内在因素，它们的存在决定着传输线的一系列重要特性。一个传输线的微分线段可以用等效电路描述如下：传输线的等效电路是由无数个微分线段的等效电路串联而成，如下图所示：从传输线的等效电路可知，每一小段线的阻抗都是相等的。传输线的特性阻抗就是微分线段的特性阻抗。本文以SN*****B为例,阐述了RS485匹配电阻的用途,以及偏置电阻的计算方法,同时还介绍了涉及到的一些基础知识,是对RS485网络搭建的总结。传输线可等效为：Z0就是传输线的特性阻抗。本文以SN*****B为例,阐述了RS485匹配电阻的用途,以及偏置电阻的计算方法,同时还介绍了涉及到的一些基础知识,是对RS485网络搭建的总结。一旦在双绞线两端接入匹配电阻（匹配电阻的阻值等于双绞线的特性阻抗，而双绞线的特性阻抗是由生产厂商提供的），则由内向该端头看去好像双绞线并没有中断，即该双绞线呈现出无限长的假象，理论上讲这就从根本上解决了特性阻抗不连续的问题，从而解决了反射信号的问题。双绞线的一端匹配电阻1、偏置电阻：与三极管的偏置电阻一样，这里的偏置电阻是为了将空闲状态的总线电平拉离0电平，更准确的说，偏置电阻是为了将总线的空闲电平拉高到可以在反射信号最强的情况下仍能保持高电平的状态。添加偏置电阻的解释如下：对于不包含故障保护的芯片，比如SN*****B等，当作为接收器时，如果RS485总线处于空闲状态，则总线电平处在-200mv~+200mv之间，这是接收器的输出状态不定，如果接收器输出0，则对于处理器而言，意味着一个字符帧的开始，从而导致网络混乱，出现错误。当然，对于集成有故障保护的芯片而言，比如max3080~max3090，如果总线处于空闲状态时（即处于高电平限和低电平限之间时），则接收器的输出为高电平，这就保证了网络的稳定。偏置电阻选择标准：a）需要考虑具体电路的反射信号强度，反射信号跟具体的电路有关，没有参数可寻。尽管我们加入了匹配电阻，但是反射依然不可避免的会存在，因此反射信号强度是应当考虑的，但是由于反射信号强度与具体网络连接有关，因此通常我们可以采用大概数值，详见下面解释。b）滞回电压，在混入反射信号后，经过偏置电阻的偏置作用空闲状态的总线差分电压需要高于该滞回电压，只有这样才能让接收器避免进入不定状态。滞回电压可以在datasheet中查到，比如SN*****B的滞回电压是50mv。ROA-BSN*****B接收器高电平的滞回曲线本文以SN*****B为例,阐述了R...
