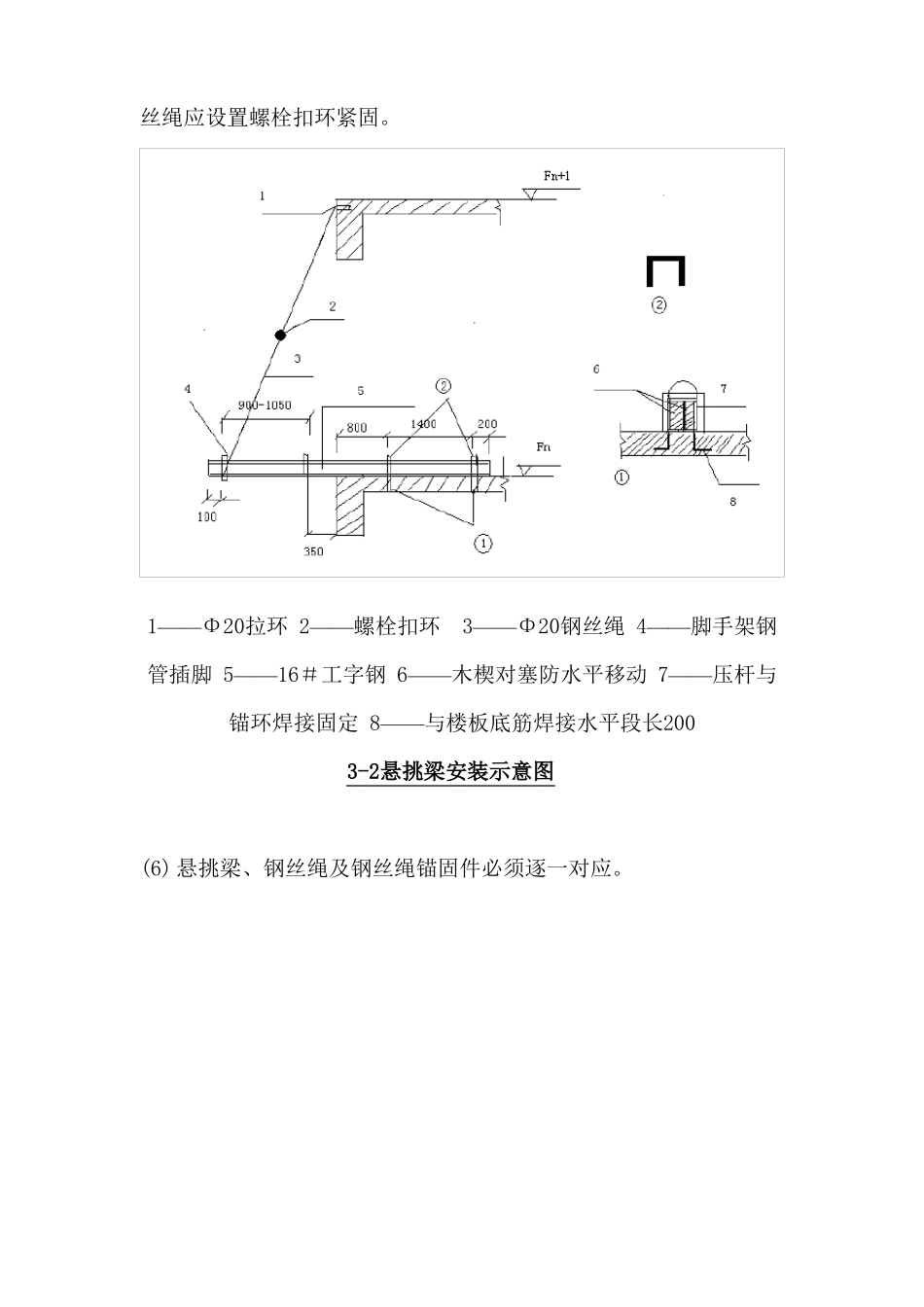

脚手架施工工艺技术一、技术参数【普通型钢悬挑脚手架】脚手架排数搭设高度(m)立杆纵距(m)立杆步距(m)型钢悬挑长度(m)钢丝绳支撑道数同时施工层数地区双排不超过181.51.81.312武汉市大小横杆布置立杆型号立杆横距(m)连墙件布置方式锚固长度(m)施工均布荷载(kN/m2)脚手板铺设层数基本风压(kN/m2)小横杆在上Φ48×3.50.9二步三跨1.7和4.7340.35二、工艺流程1、普通型钢悬挑脚手架布点预埋锚固件→悬挑梁安装→纵向扫地杆→立杆→横向扫地杆→大横杆（搁栅）→小横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。三、施工方法普通型钢悬挑脚手架1、水平悬挑梁(1)悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须参照编制包括悬挑梁安装示意图、悬挑梁侧立面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并要由企业技术负责人审批后才能进行使用。3-1悬挑脚手架侧立面示意图(2)悬挑外架的每段搭设高度不得大于18m。(3)挑梁应根据悬挑架荷载及悬挑长度等情况具体确定。施工用悬挑脚手架采用16号工字钢作为主悬挑梁，外挑段不宜超过1.50m，锚固段不得小于外挑段的1.5倍。禁止采用脚手架钢管作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。(4)挑梁必须平整搁支在梁板面并锚固。挑梁顶端应设置牢固可靠的脚手架钢管插脚，相邻悬挑梁的间距不得大于1.50m。(5)挑梁外端设置单根直径Ф20mm的钢丝绳进行反拉，反拉钢丝绳与悬挑梁的夹角不小于60度，反拉钢丝绳必须与建筑结构锚固，反拉钢丝绳应设置螺栓扣环紧固。1——Φ20拉环2——螺栓扣环3——Φ20钢丝绳4——脚手架钢管插脚5——16＃工字钢6——木楔对塞防水平移动7——压杆与锚环焊接固定8——与楼板底筋焊接水平段长2003-2悬挑梁安装示意图(6)悬挑梁、钢丝绳及钢丝绳锚固件必须逐一对应。3-3悬挑梁锚固大样图(7)在建筑物的悬挑梁、板上设置悬挑脚手架，应对悬挑梁、板的承载能力及进行复核；当不能满足时，应采取加强措施；并且第一道锚环应尽可能预埋在梁内。(8)悬挑架底部必须采用硬质封闭，并设置挡脚板，外立面采用密目安全网防护，重要地带应采用孔径不大于25mm的钢板网或竹笆等加强防护。(9)悬挑脚手架的搭设应符合按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的相关要求。2、立杆设置（1）每根立杆底部设置底座或垫板；（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm；（3）脚手架底层步距不大于2m；(4)立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为3步3跨（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：a.立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；b.搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。（6）立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m；3-4剪刀撑连续设置示意图3、纵向水平杆、横向水平杆设置(1)纵向水平杆的构造应符合下列规定：1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，主节点处两个直角扣件的中心距不得大于150mm，横向水平杆靠墙一侧外伸长度宜为300mm；2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmm；使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并...
