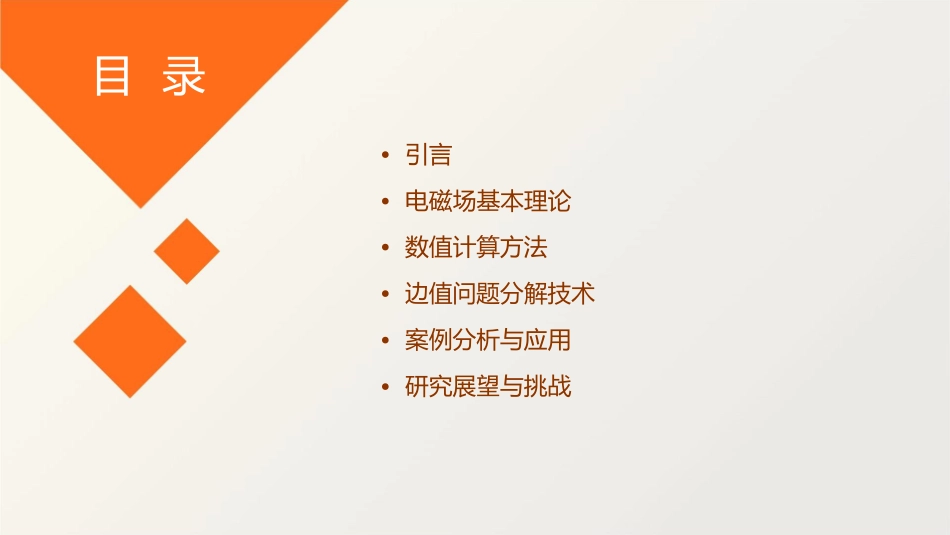

电磁场数值计算边值问题分解课件目录•引言•电磁场基本理论•数值计算方法•边值问题分解技术•案例分析与应用•研究展望与挑战引言01研究背景与意义电磁场数值计算是研究电磁现象和电磁工程应用的重要手段，具有广泛的实际应用价值。01边值问题是电磁场数值计算中的基本问题之一，涉及到电磁场的边界条件和物理现象的描述。02通过分解边值问题，可以将其转化为更易于解决的一系列子问题，提高计算效率和精度。03研究现状与发展目前，针对电磁场数值计算边值问题的研究已经取得了一定的成果，包括有限元法、有限差分法、边界元法等数值算法。然而，现有的方法在处理复杂电磁场问题时仍存在一定的局限性和挑战，如计算量大、精度不高等问题。发展新型的边值问题分解方法和算法是当前研究的热点和趋势，为解决复杂电磁场问题提供新的思路和方法。电磁场基本理论02麦克斯韦方程组微分形式描述电磁场在空间中的变化和传播。积分形式描述电荷和电流在空间中的分布。电磁场的边界条件电场和磁场在边界处的连续性在两种不同媒质的交界处，电场强度和磁场强度保持连续。法向分量条件在交界面的法向上，电场强度和磁场强度也满足一定的条件。电磁场的边值问题求解域的确定根据问题的具体条件，确定求解麦克斯韦方程组的区域。边界条件的处理根据边界条件，对求解域进行适当的限制和约束。数值计算方法03有限差分法定义01有限差分法是一种基于微分方程的数值计算方法，通过将连续的空间离散为有限的网格节点，用差分近似代替微分，将微分方程转化为差分方程，从而可以进行数值计算。特点02有限差分法简单易行，适用于规则的问题域，但难以处理复杂的问题域。应用场景03有限差分法广泛应用于偏微分方程的数值计算中，如热传导方程、波动方程等。有限元法定义01有限元法是一种基于变分原理的数值计算方法，通过将连续的空间离散为有限个单元，用单元的组合来逼近原函数，从而可以进行数值计算。特点02有限元法适用于复杂的问题域，可以处理不规则的区域和边界条件，但计算量较大。应用场景03有限元法广泛应用于工程领域的数值模拟，如结构分析、流体动力学、电磁场等领域。边界元法定义特点应用场景边界元法是一种基于边界积分方程的数值计算方法，通过将问题转化为边界积分方程，然后在边界上离散化方程，进行数值计算。边界元法适用于边界较复杂的问题，可以减少计算量，但需要解决奇异点和边界积分方程的数值求解问题。边界元法广泛应用于偏微分方程的数值计算中，如声学、流体动力学、电磁场等领域。边值问题分解技术04投影法定义应用1.A1.C1.B1.D投影法是一种将函数投影到特定的子空间中，通过在该子空间中求解问题来得到原问题的解的方法。在电磁场数值计算中，投影法可以用于求解边值问题，例如将电场和磁场同时投影到一个二维或三维的子空间中，通过在该子空间中求解得到原问题的解。优点缺点投影法可以简化问题的求解过程，并且能够更好地捕捉到问题的本质特征。投影法的计算量较大，需要消耗更多的计算资源。分解法定义应用分解法是一种将复杂问题分解为若干个简单子问题的方法，通过对这些子问题的求解来得到原问题的解。在电磁场数值计算中，分解法可以用于求解边值问题，例如将电场和磁场分解为若干个简单的子问题，通过分别求解这些子问题得到原问题的解。优点缺点分解法可以降低问题的复杂度，使得求解更加简单和高效。分解法的精度可能不如其他方法高，需要更多的计算资源。迭代法定义应用迭代法是一种通过不断迭代来逼近问题解的方法，通常从初始猜测开始，通过逐步修正猜测来得到最终的解。在电磁场数值计算中，迭代法可以用于求解边值问题，例如从初始猜测开始，通过逐步修正猜测来得到最终的解。优点缺点迭代法可以自动寻找问题的解，不需要人工干预。迭代法的收敛速度较慢，需要更多的计算资源。案例分析与应用05案例一：二维电磁场问题描述二维电磁场的基本性质和边界条件。介绍常见的二维电磁场问题，如电导分析计算结果，并与理论结果进行比较，评估数值计算的准确性和可靠性。0106给出具体的数值计算实例，包括计算流程、网格划分、边界条件处理等。0205率分布、电势...
