测量放线】施工标准做法图解课件VIP免费

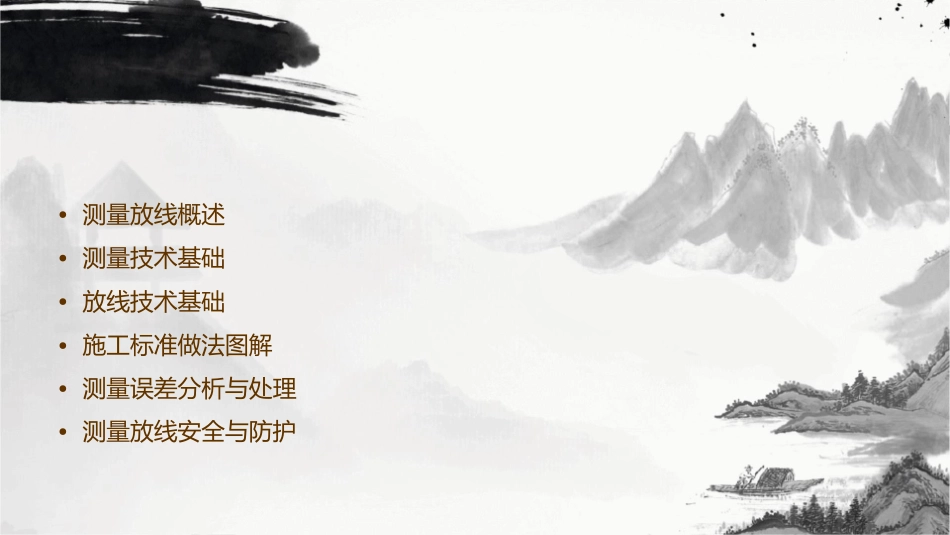

测量放线】施工标准做法图解课件•测量放线概述•测量技术基础•放线技术基础•施工标准做法图解•测量误差分析与处理•测量放线安全与防护01测量放线概述测量放线的定义与重要性测量放线定义测量放线是指施工前对建筑物的位置、形状、尺寸等进行精确的测量和放样，是施工过程中的重要环节。重要性测量放线是确保施工质量的关键步骤，它决定了建筑物在空间中的位置、形状和尺寸，对工程的顺利实施和最终成果有着至关重要的影响。测量放线的任务与流程任务测量放线的任务包括确定建筑物的位置、高程、方向等参数，为后续的施工提供准确的依据。流程测量放线的流程包括准备工作、测量定位、设置基准轴线、绘制施工图纸、进行高程测量、进行细部放样等步骤。测量放线的工具与设备工具测量放线的工具包括经纬仪、水准仪、全站仪等测量仪器，以及钢卷尺、激光测距仪等测量工具。设备测量放线的设备包括GPS定位系统、电子水准仪等高精度测量设备，以及计算机、平板电脑等数据处理设备。02测量技术基础水准测量原理水准测量的基本原理是利用水准仪提供的水平视线，读取两点的水准标尺读数，通过计算得到两点之间的高差。水准测量的精度通常在毫米级，高程闭合差通常不应超过±30√nmm（n为测站数）。水准测量适用于测定地面点的高程，是高程测量中精度最高、应用最广的一种方法。角度测量原理角度测量的基本原理是利用经纬仪提供的垂直和水平视线，读取两个目标点之间的水平角和竖直角。经纬仪的视准轴在水平面上的投影为水平视线，在垂直面上的投影为垂直视线。角度测量主要应用于测定两个目标点之间的角度，如交会定点、线路转折角等。距离测量原理距离测量的基本原理是利用钢尺或光电测距仪测量两点之间的距离。钢尺测距时，需要使用起始点坐标和方向角进行测量，精度通常为1/5000~1/10000。光电测距仪使用激光或红外线进行测量，精度通常为1/10000~1/50000。距离测量广泛应用于地形图测绘、施工放样等场合。03放线技术基础建筑物定位放线确定建筑物角柱位置根据规划部门提供的坐标点，使用全站仪或钢尺测量，确定建筑物角柱位置。建立施工坐标系根据规划部门提供的坐标系，建立施工坐标系，为后续测量放线提供基础。确定测量精度要求根据工程要求和规范，确定测量精度要求，保证建筑物定位的准确性。建筑物基础放线010203确定基础边线位置划定基础轮廓线确定基础标高根据设计图纸，使用全站仪或钢尺测量，确定基础边线位置。根据基础边线位置，划定基础轮廓线，为后续施工提供依据。根据设计图纸和现场条件，确定基础标高，保证基础深度和高度符合设计要求。建筑物细部放线确定细部轴线位置01根据设计图纸，使用全站仪或钢尺测量，确定细部轴线位置。划定细部轮廓线0203根据细部轴线位置，划定细部轮廓线，为后续施工提供依据。确定细部标高根据设计图纸和现场条件，确定细部标高，保证细部高度符合设计要求。04施工标准做法图解建筑物的标准定位放线图解定位依据建筑物定位放线应根据规划部门提供的坐标点，以及设计图纸中标注的尺寸进行。定位方法采用经纬仪、全站仪等测量仪器，根据规划部门提供的坐标点进行测量，并记录数据。放线步骤根据测量数据，使用标尺、线绳等工具进行放线，确定建筑物的位置和尺寸。标准建筑物基础放线图解基础类型建筑物基础类型应根据地质条件、荷载大小等因素进行选择，一般包括独立基础、条形基础、筏板基础等。放线步骤根据设计图纸中标注的尺寸，使用测量仪器和工具进行基础放线，确定基础的位置和尺寸。质量控制在施工过程中应加强质量监控，确保基础的位置和尺寸符合设计要求。标准建筑物细部放线图解放线步骤根据设计图纸中标注的尺寸，使用测量仪器和工具进行细部放线，确定关键部位和细节部分的位置和尺寸。细部放线要求在建筑物施工过程中，对于关键部位和细节部分，如墙体、梁、板等，需要进行细部放线。质量控制在细部放线过程中应加强质量监控，确保关键部位和细节部分的位置和尺寸符合设计要求。05测量误差分析与处理误差的来源与分类测量仪器误差测量仪器本身的精度限制和校准误差是误差的主要来源。为了减少这种误差，需要定期对测量仪...
