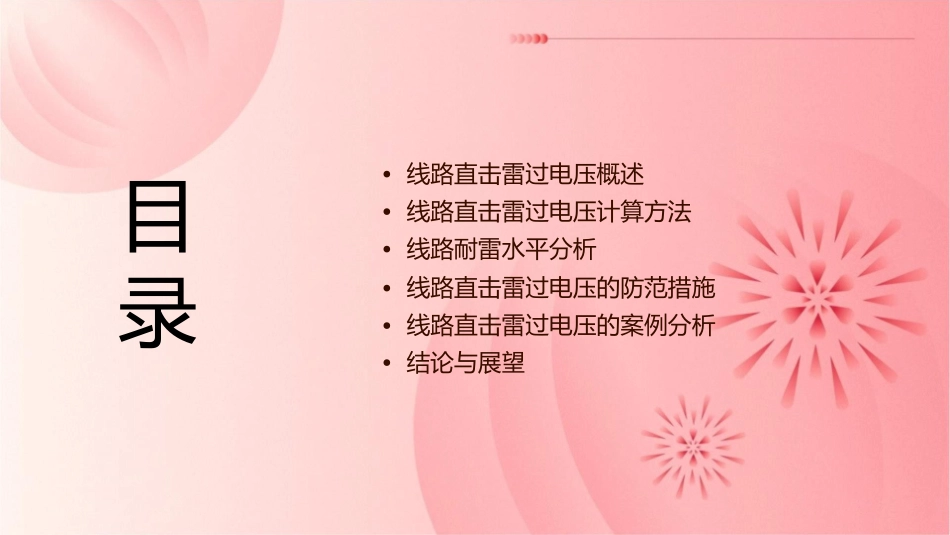

线路直击雷过电压及耐雷水平课件•线路直击雷过电压概述•线路直击雷过电压计算方法•线路耐雷水平分析目录•线路直击雷过电压的防范措施•线路直击雷过电压的案例分析•结论与展望01线路直击雷过电压概述直击雷过电压的形成010203雷云放电雷电击中线路过电压传播当雷云中的电荷积聚到一定程度，会引发雷云放电，形成雷电。当雷电击中输电线路时，由于电磁感应效应，会在导线上产生过电压。过电压会沿着输电线路传播，对线路设备造成危害。直击雷过电压的危害设备损坏通信干扰人员安全威胁直击雷过电压可能导致线路设备损坏，影响电力系统的正常运行。直击雷过电压产生的电磁场可能干扰附近的通信设备，导致通信中断或信号质量下降。过高的电压可能对巡线人员构成安全威胁，需要采取相应的防护措施。国内外研究现状及发展趋势国内外研究现状目前国内外对于线路直击雷过电压的研究主要集中在过电压产生的机理、影响因素和防护措施等方面。发展趋势随着科技的不断进步，未来对于线路直击雷过电压的研究将更加深入，可能会涉及到更多新型的防护技术和智能化监测手段。02线路直击雷过电压计算方法电气几何模型原理通过模拟雷云电场分布和地面导电特性，计算雷电先导与地面导体的击中点，从而确定过电压的大小和传播路径。概述电气几何模型是一种基于电场和电流的物理特性，通过几何形状和参数来描述雷电放电过程的模型。应用电气几何模型广泛应用于输电线路、通信线路等架空线路的雷电过电压计算，为防雷设计和保护措施提供依据。传输线模型概述应用传输线模型是一种基于传输线理论的模型，用于描述雷电过电压在架空线路上传播的过程。传输线模型适用于计算雷电过电压在输电线路上的传播过程，为继电保护和绝缘配合提供依据。原理将输电线路视为传输线，根据雷电过电压的传播特性，建立传输线方程并求解。电磁场模型概述原理应用电磁场模型是一种基于麦克斯韦方程组的模型，用于描述雷电放电过程中电磁场的分布和变化。通过建立三维电磁场模型，模拟雷电放电过程中电磁场的分布和变化，计算过电压的大小和波形。电磁场模型适用于计算复杂环境和多导体系统的雷电过电压，为高压输电系统的防雷设计和保护提供依据。03线路耐雷水平分析耐雷水平的定义与评估方法耐雷水平定义指线路在单位雷电流幅值下，不发生闪络或断线的最大雷电流幅值。评估方法通过模拟雷电冲击实验、雷电定位系统监测以及现场实测等方法，对线路的耐雷水平进行评估。输电线路的绝缘配合绝缘子串片数选择根据线路电压等级和运行经验，选择合适的绝缘子片数，提高线路的绝缘水平。空气间隙设置在关键部位如杆塔头、导线与地线之间设置足够的空气间隙，以限制过电压幅值。输电线路的防雷保护措施避雷线配置在输电线路杆塔上方架设避雷线，防止雷电直击导线。接地电阻控制定期检查接地电阻值，确保接地电阻符合标准要求，降低雷电反击过电压。安装避雷器在雷电活动频繁区段或重要线路杆塔上安装避雷器，限制雷电过电压幅值。04线路直击雷过电压的防范措施降低杆塔接地电阻接地电阻的大小直接影响线路的耐雷水平，降低杆塔接地电阻可以有效提高线路的耐雷水平。常用的方法包括增加接地极数量、使用降阻剂等。需要注意的是，接地电阻的降低应综合考虑杆塔所在地的土壤电阻率、环境条件等因素。安装避雷器避雷器能够限制线路过电压，从而保护线路免受过电压的损害。在雷电活动频繁的地区，应在杆塔上安装避雷器，以提高线路的耐雷水平。选择合适的避雷器类型和参数，并进行定期维护和检查，以确保其正常工作。架设耦合地线耦合地线能够增加地线的分流作用，从而降低杆塔的电位，提高线路的耐雷水平。架设耦合地线需要考虑杆塔的结构、地形条件等因素，并进行相应的设计和施工。在雷电活动频繁的地区，应考虑架设耦合地线，以增强线路的防雷效果。其他措施其他措施包括加强线路绝缘、采用不平衡绝缘等。加强线路绝缘可以通过增加绝缘子的片数或更换绝缘子类型来实现。不平衡绝缘是通过在两回线路上采用不同数量的绝缘子来实现，以提高线路的耐雷水平。05线路直击雷过电压的案例分析国内案例案例一某500kV输电线路在雷击后出现...
