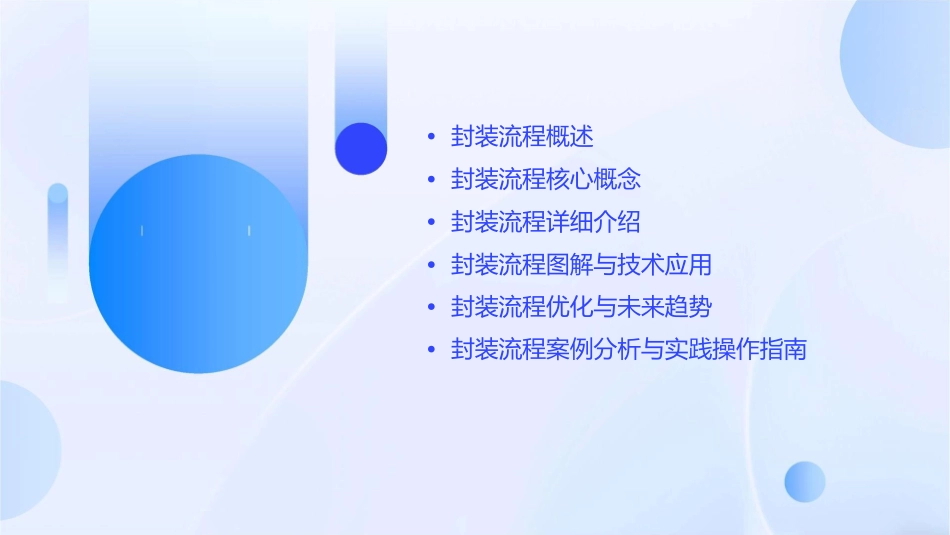

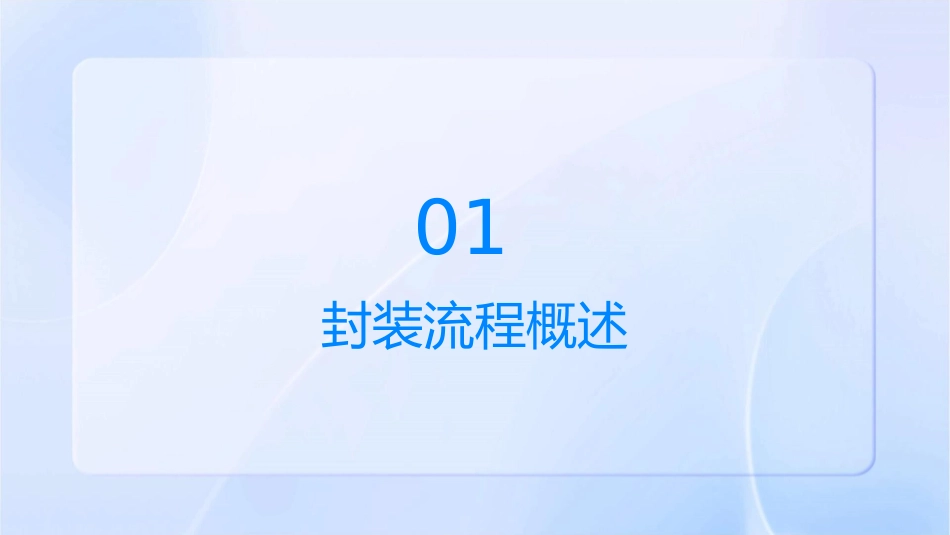

封装流程介绍课件•封装流程概述•封装流程核心概念•封装流程详细介绍•封装流程图解与技术应用•封装流程优化与未来趋势•封装流程案例分析与实践操作指南01封装流程概述封装流程的定义封装流程是一种将芯片或电路板上的电子元件进行组装、连接、保护等操作的过程，使其能够正常工作并满足特定性能要求的工艺流程。封装流程是电子制造领域的关键环节之一，其目的是确保电子产品的可靠性、稳定性和性能。封装流程的重要性保证电子产品的性能正确的封装流程可以保护电子元件免受环境、物理和机械等因素的影响，从而保证产品的性能。提高生产效率合理的封装流程可以简化生产步骤，提高生产效率，降低成本。实现产品小型化通过先进的封装技术，可以实现更高密度的集成和更小的体积，从而满足市场对产品小型化的需求。封装流程的历史与发展封装技术的起源可以追溯到20世纪初，当时电子设备开始采用简单的封装形式。随着半导体技术的发展，封装技术不断进步，从双极封装、集成电路封装到现在的系统级封装和三维封装等。未来，随着物联网、人工智能等技术的不断发展，封装技术将更加注重智能化、小型化和绿色化。02封装流程核心概念封装基板010203定义特点应用封装基板是用于放置和固定芯片的载体，通常由金属、陶瓷或高分子材料制成。具有高精度、高稳定性、高导热性等特点，能够满足芯片封装对基板的性能要求。广泛应用于通信、电子、军事等领域。芯片贴装定义特点应用芯片贴装是将芯片贴放到封装基板上的过程。精度要求高，需要保证芯片与基板的对位和贴合。用于将芯片与基板连接，实现电气连接和信号传输。引脚制作特点需要保证引脚焊接或压接的稳定性定义和可靠性。引脚制作是指将芯片的引脚焊接或压接到封装基板上的过程。应用用于实现芯片与外部电路的连接，保证信号传输的稳定性。芯片封装定义010203芯片封装是指将已经贴装好芯片的封装基板进行密封和保护的过程。特点需要保证封装的密闭性和可靠性，防止外界因素对芯片的影响。应用用于保护芯片免受外界环境的影响，提高芯片的可靠性和稳定性。封装完成检测定义01封装完成检测是指对已经封装的芯片进行质量检测的过程。特点0203需要保证检测的准确性和可靠性，及时发现并处理问题。应用用于保证封装产品的质量和可靠性，提高产品的合格率。03封装流程详细介绍封装基板制作流程基板材料选择1根据封装要求选择合适的基板材料，如PCB、陶瓷等。基板制作根据设计要求，制作基板，包括钻孔、镀膜等步骤。23基板检验对制作好的基板进行检验，确保符合设计要求。芯片贴装流程芯片选择根据产品需求选择合适的芯片。芯片贴装将芯片贴装到封装基板上。芯片固定采用焊接、胶粘等方式固定芯片。引脚制作流程引脚材料选择引脚成型根据封装要求选择合适的引脚材料，如铜脚、铁脚等。将引脚成型为符合设计要求的形状。引脚切割引脚镀金按照设计要求，将引脚切割成规定长度。提高引脚的导电性能和耐腐蚀性。芯片封装流程封装材料选择封装模具制作选择合适的封装材料，如环氧树脂、硅胶等。制作封装模具，确保与芯片、基板等尺寸匹配。封装封装后处理将芯片和引脚等放入模具中，注入封装材料，对封装好的芯片进行后处理，如切筋、检验进行封装。等。封装完成检测流程外观检测对封装完成的芯片进行外观检测，确保无明显缺陷。功能检测对封装完成的芯片进行功能检测，确保满足设计要求。尺寸检测对封装完成的芯片进行尺寸检测，确保符合设计要求。04封装流程图解与技术应用封装流程图解芯片贴装封装外壳将芯片放置在封装基板上，通过引脚或球焊连接芯片与基板。将芯片及连接部位包裹在封装外壳中，以保护其免受机械和化学腐蚀等影响。芯片切割注入填充物测试与检验对封装后的芯片进行功能测试和外观检验，确保其符合质量标准。将晶圆上生长好的芯片进行切在芯片与基板之间注入填充物，以保护连接部位免受外界环境影响。割，得到独立的芯片。技术应用：高密度集成封装技术倒装芯片技术将芯片倒扣在基板上，实现高密度集成封装。晶片级封装技术将整个晶片直接封装在基板上，减少芯片切割和组装环节。3D封装技术通过多层芯片叠加实现高密度集成封装，...
