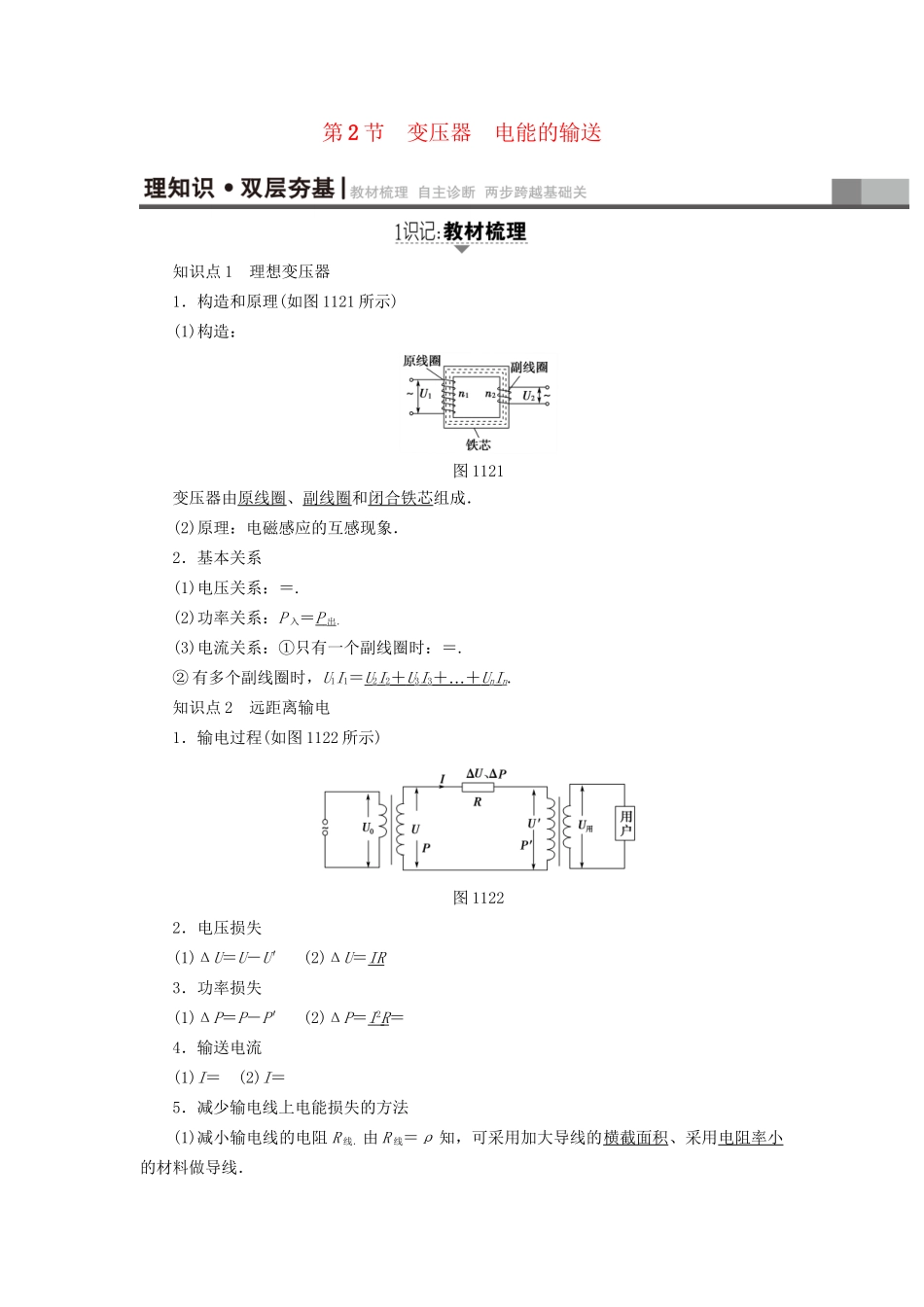

第2节变压器电能的输送知识点1理想变压器1．构造和原理(如图1121所示)(1)构造：图1121变压器由原线圈、副线圈和闭合铁芯组成．(2)原理：电磁感应的互感现象．2．基本关系(1)电压关系：＝.(2)功率关系：P入＝P出．(3)电流关系：①只有一个副线圈时：＝.②有多个副线圈时，U1I1＝U2I2＋U3I3…＋＋UnIn.知识点2远距离输电1．输电过程(如图1122所示)图11222．电压损失(1)ΔU＝U－U′(2)ΔU＝IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝I2R＝4．输送电流(1)I＝(2)I＝5．减少输电线上电能损失的方法(1)减小输电线的电阻R线．由R线＝ρ知，可采用加大导线的横截面积、采用电阻率小的材料做导线．(2)减小输电导线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．1．正误判断(1)变压器不但能改变交变电流的电压，还能改变交变电流的频率．(×)(2)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．(×)(3)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．(×)(4)增大输电导线的横截面积有利于减少输电过程中的电能损失．(√)(5)高压输电是通过减小输电电流来减少电路的发热损耗．(√)(6)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大．(√)2．[理想变压器原理的理解](多选)理想变压器的原、副线圈匝数比n1∶n2＝10∶1，原线圈两端接通交流电源，则()A．原、副线圈中电流频率之比f1∶f2＝10∶1B．原、副线圈两端电压之比为U1∶U2＝10∶1C．原、副线圈内交变电流之比I1∶I2＝1∶10D．变压器输入和输出功率之比P1∶P2＝10∶1BC[根据变压器的电压比＝和电流比＝可知选项B、C是正确的；对于理想变压器，不改变电流的频率，输入与输出的功率应相等，即P1＝P2，所以选项A、D是错误的．]3．[2017·庄河模拟](多选)在如图1123所示的电路中，在ab两端输入稳定的正弦交流电，变压器原线圈中的电流为I1，电压为U1，输入功率为P1，副线圈中的电流为I2，电压为U2，输出功率为P2，则在滑动变阻器滑片移动的过程中，下列图象关系正确的有(B图中曲线为双曲线的一支，D图中曲线为抛物线)图1123ABCDAC[由原、副线圈的电压与匝数关系＝可知，U1与U2成正比，选项A正确；由原、副线圈的电流与匝数关系＝可知，I1与I2成正比，选项B错误；由P1＝P2＝＝，可知选项C正确，D错误；故选A、C.]4．[远距离输电电损的特点](多选)在远距离输电中，当输电线的电阻和输送的电功率不变时，那么()【导学号：92492389】A．输电线路上损失的电压与输送电流成正比B．输送电压越高，输电线路上损失的电压越大C．输电线路上损失的功率跟输送电压的平方成反比D．输电线路上损失的功率跟输电线上的电流成正比AC[输电线路上损失电压ΔU＝Ir，在r一定时，ΔU和I成正比，若U越高，I＝，I越小，那么ΔU越小．输电线路上损失的功率ΔP＝I2r，当P一定时，I＝，所以ΔP＝()2r，即ΔP和U的平方成反比，跟I的平方成正比，故A、C正确．]理想变压器原理和基本关系理想变压器的基本关系理想变压器①没有能量损失(铜损、铁损)②没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系P入＝P出电压关系原、副线圈的电压比等于匝数比：＝电流关系只有一个副线圈时，电流和匝数成反比：＝频率关系原、副线圈中电流的频率相等制约关系电压副线圈电压U2由原线圈电压U1和匝数比决定功率原线圈的输入功率P入由副线圈的输出功率P出决定电流原线圈电流I1由副线圈电流I2和匝数比决定[题组通关]1．(2016·全国乙卷)一含有理想变压器的电路如图1124所示，图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω○，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为()图1124A．2B．3C．4D．5B[设原、副线圈的匝数比为k，根据变压器匝数比与电流成反比的关系，则原线圈电流为I时，副线圈电流为kI；原线圈电流为4I时，副线圈电流为4kI.根据变压器的输入功率等于输出功率得UI－I2R1＝(kI)2(R2＋R3)4UI－(4I)2R1＝(4kI)2R2联立两式代入数据解得k＝3选项B正确．]2．(2017·黄冈模拟)如图1125所示，一理想...
