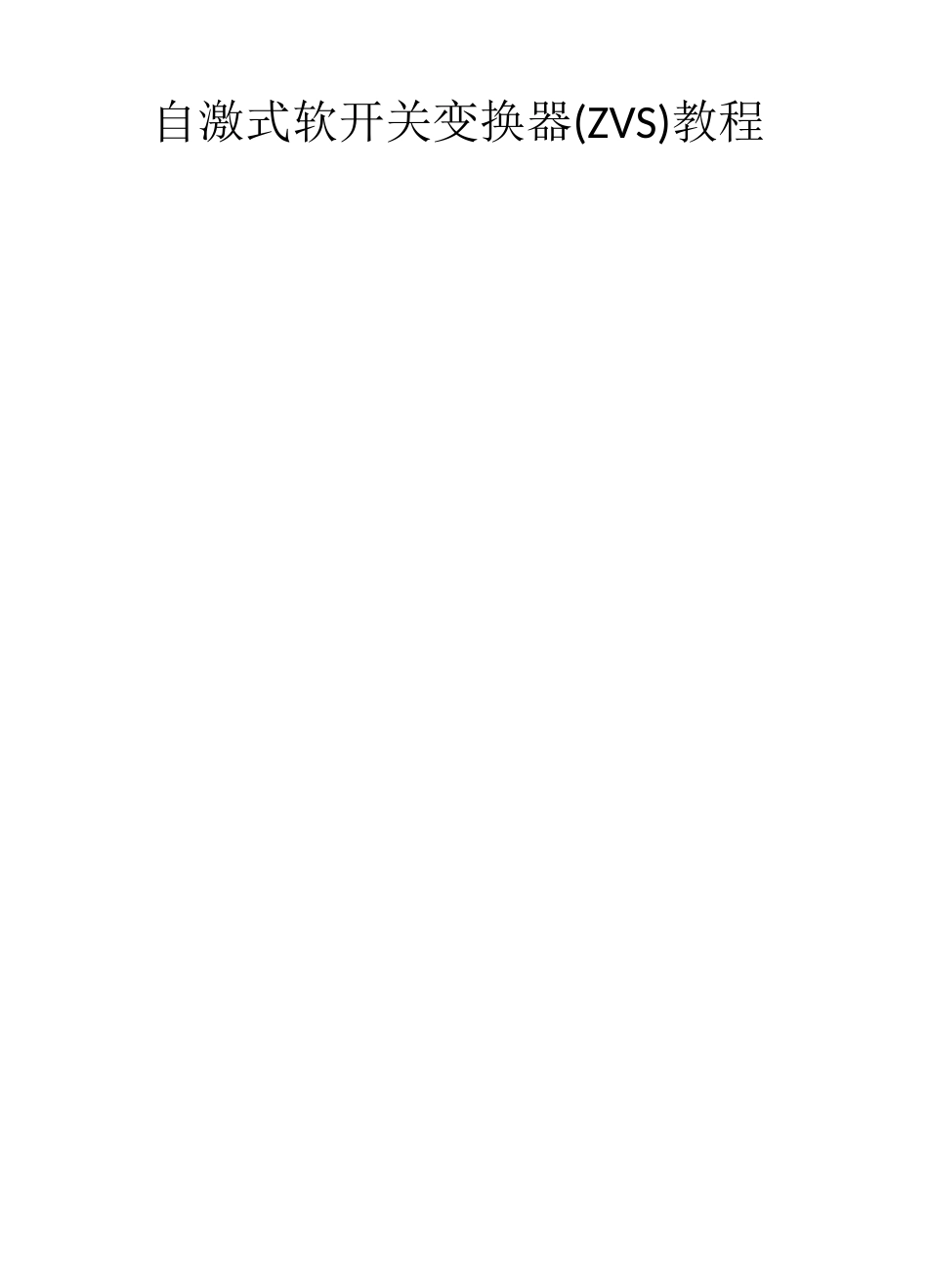

自激式软开关变换器(ZVS)教程VIP免费

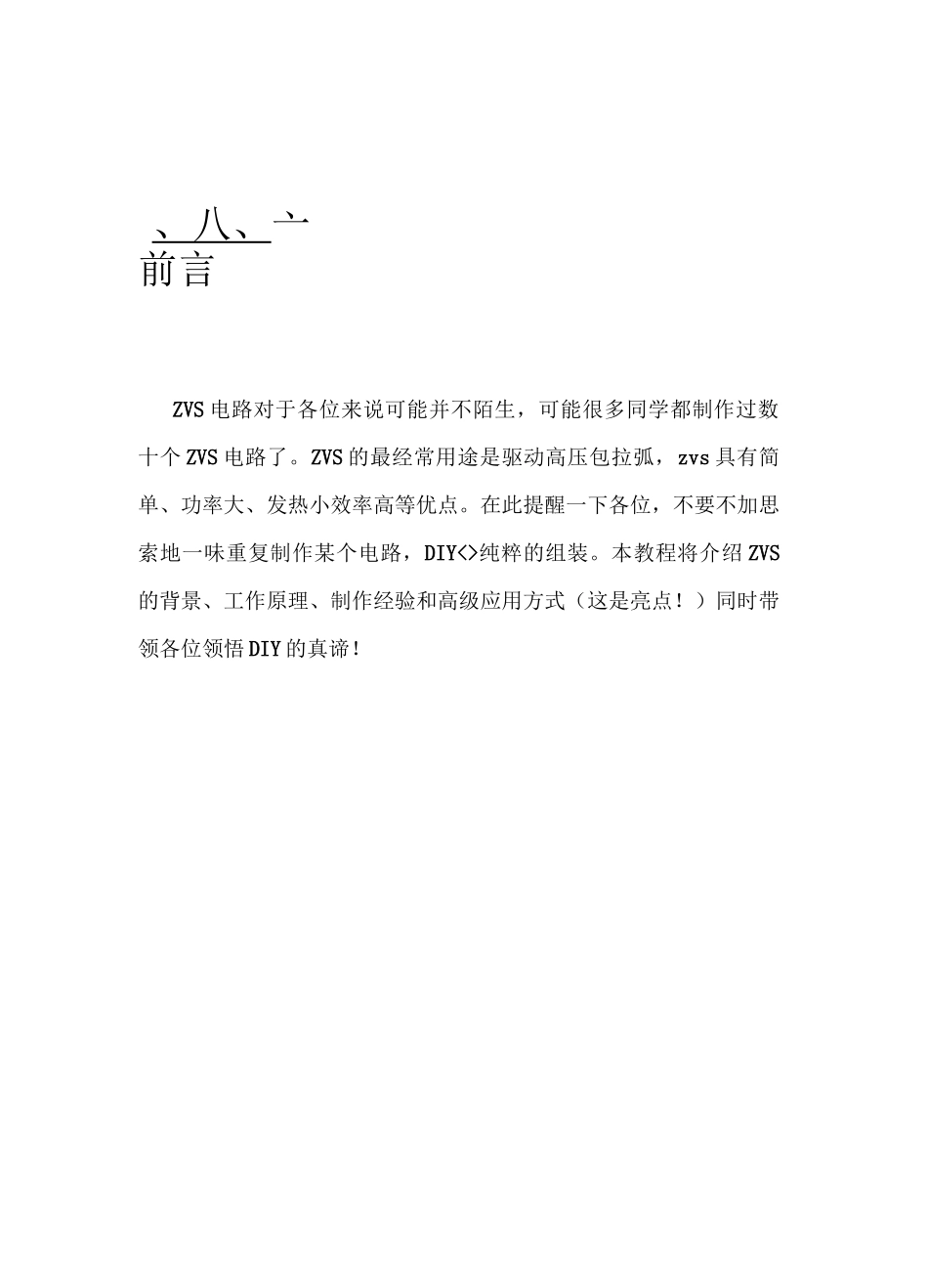

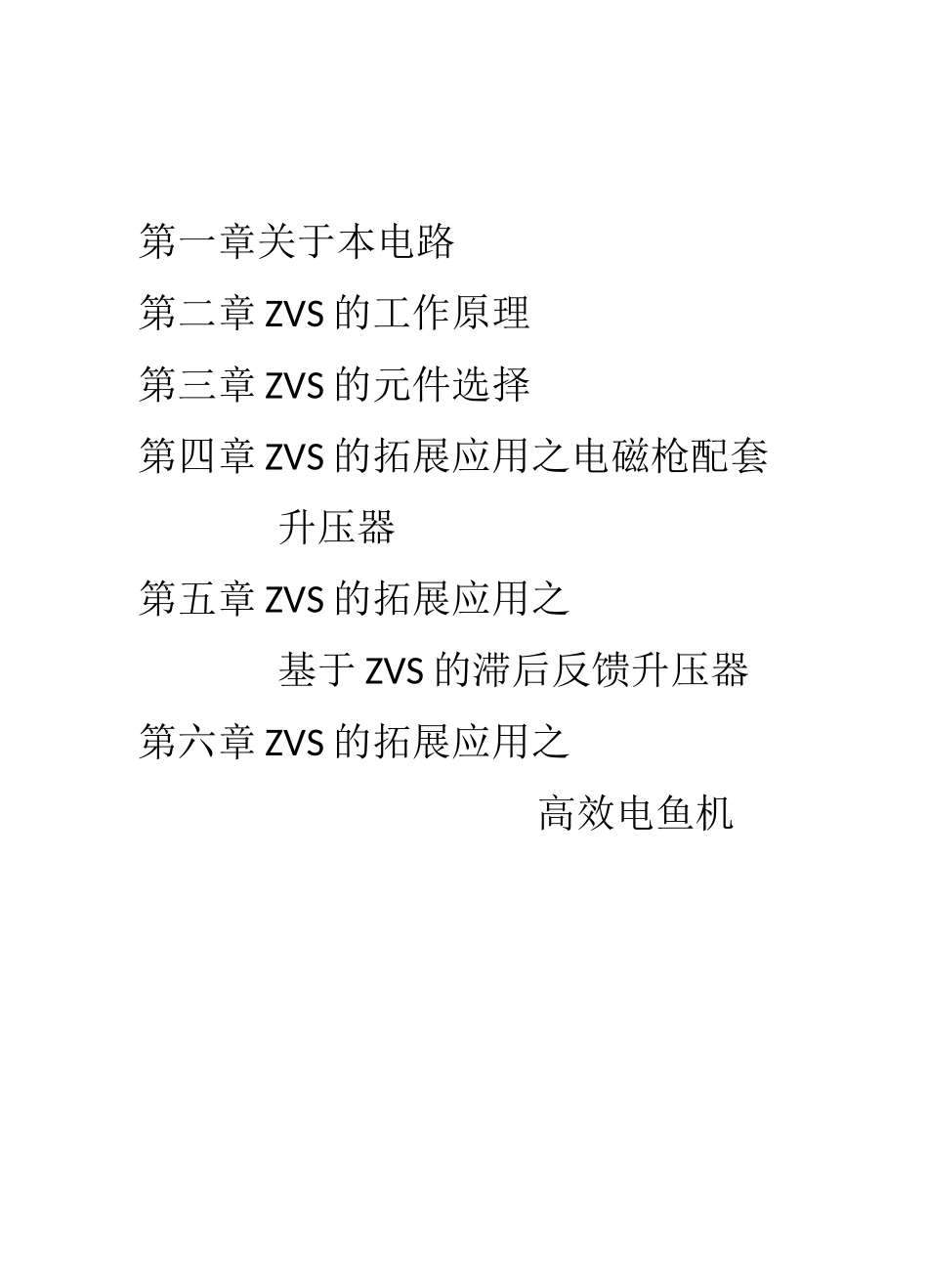

自激式软开关变换器(ZVS)教程第一章关于本电路第二章ZVS的工作原理第三章ZVS的元件选择第四章ZVS的拓展应用之电磁枪配套升压器第五章ZVS的拓展应用之基于ZVS的滞后反馈升压器第六章ZVS的拓展应用之高效电鱼机、八、亠前言ZVS电路对于各位来说可能并不陌生，可能很多同学都制作过数十个ZVS电路了。ZVS的最经常用途是驱动高压包拉弧，zvs具有简单、功率大、发热小效率高等优点。在此提醒一下各位，不要不加思索地一味重复制作某个电路，DIY<>纯粹的组装。本教程将介绍ZVS的背景、工作原理、制作经验和高级应用方式（这是亮点！）同时带领各位领悟DIY的真谛！第一章关于本电路相信很多人看到了很熟悉的那个电路。这就是自激式软开关变换器，常被大家称为ZVS。值得一提的是，ZVS是一种电路工作模式的名称（Zerovoltageswitch,零电压开关），用于描述在开关电源中功率管在其两端电压为零时进行开关动作，此时没有开关损耗。本电路的功率管正是由于工作在ZVS模式又加上太著名了所以被称为ZVS……（下文中ZVS代表本电路）ZVS是一种Royer变换器，那么Royer是啥？可能很多同学第一次听说这个名词，下面让我为大家分解。1955年美国的科学家罗那（G.H.Royer）首先研制成功了利用磁芯的饱和来进行自激振荡的晶体管直流变换器。此后，利用这一技术的各种形式的精益求精直流变换器不断地被研制和涌现出来，从而取代了早期采用的寿命短、可靠性差、转换效率低的旋转和机械振子示换流设备。由于晶体管直流变换器中的功率晶体管工作在开关状态，所以由此而制成的稳压电源输出的组数多、极性可变、效率高、体积小、重量轻，因而当时被广泛地应用于航天及军事电子设备。由于那时的微电子设备及技术十分落后，不能制作出耐压高、开关速度较高、功率较大的晶体管，所以这个时期的直流变换器只能采用低电压输入。此后Royer类变换器一直没有停止发展，先后出现了：三极管ZCS（用于LCD背光照明CCFL，本教程不多作介绍）Ifyoudon11havetheirfp250TsyoucanuseacoupleoEsemiconductorsthathaveaVDSalmost4tim已分thepowersupplyandR(ds)ON<1SOnOhni.powersupplyJILULStbeabletosupplyseveralamps[morethan10)CircuitideatedbyVladiniiE?QMaszilli5+5turnsontheferritecoc已场效应管ZVS（大家熟知的那个电路），这两个电路实现了谐振软开关，因此效率非常高，比PWM硬开关变换器的效率高不少。还有一种类似于ZVS的场馆自激电路:IRF1010□100777^300W/220十15011^仍2社—T这个电路功率非常的大，据说做好了带1KW的太阳灯都无压力，但是它没谐振电容因此是硬开关，而且频率比较低，大概只有几到十几KHz，因此有声。。呃呃、跑题了。。。。。。。下一章将为大家介绍ZVS的工作原理OOOOOO第二章ZVS的工作原理这里有一个简化版的ZVSo当电源电压作用于V+，电流开始同时通过两侧的初级并施加到MOS的漏极（D）上。电压会同时出现在MOS的门极（G）上并开始将MOS开启。因为没有任何两个元件是完全一样的，一个MOS比另一个开的快一些，更多的电流将流过这个MOS。通过导通侧初级绕组的电流将另一侧MOS的门极电压拉低并开始关断它。图中电容和初级的电感发生LC谐振并使电压按正弦规律变化。如果没有这个电容，通过MOS的电流会一直增大，直到变压器饱和+MOS发生核爆炸……假设Q1首先开启。当Z点电压跟着LC谐振的半个周期上升到峰值再回掉时，Y点电压会接近0o随着Z点电压下降到0,Q1的门极（G）电压消失，Q1关闭。同时Q2开启，此时Y点电压开始上升。Q2的导通把Z点电压拉低到接近地，这可以确保Q1完全关断Q2完成LC振荡的半周后会重复同样的过程，此振荡器继续循环工作。为了防止本电路从电源拉取巨大的峰值电流而损坏，增加了L1在变压器抽头处和V+之间作为缓冲。LC阻抗限制着实际的电流（L1只是减少峰值电流，因为电感有续流作用吧）如果你眼够尖，会发现此振荡器是一个零电压开关电路（zero-voltageswitchingZVS），这意味着MOS将在其两端电压为零时关断。这对MOS有好处，因为它允许MOS在承受应力比较低的时候进行开关动作，这意味着不再需要像硬开关变换器那样的巨大散热器，甚至当功率大到1KW时都可以这样！（我觉得悬……毕竟MO...
