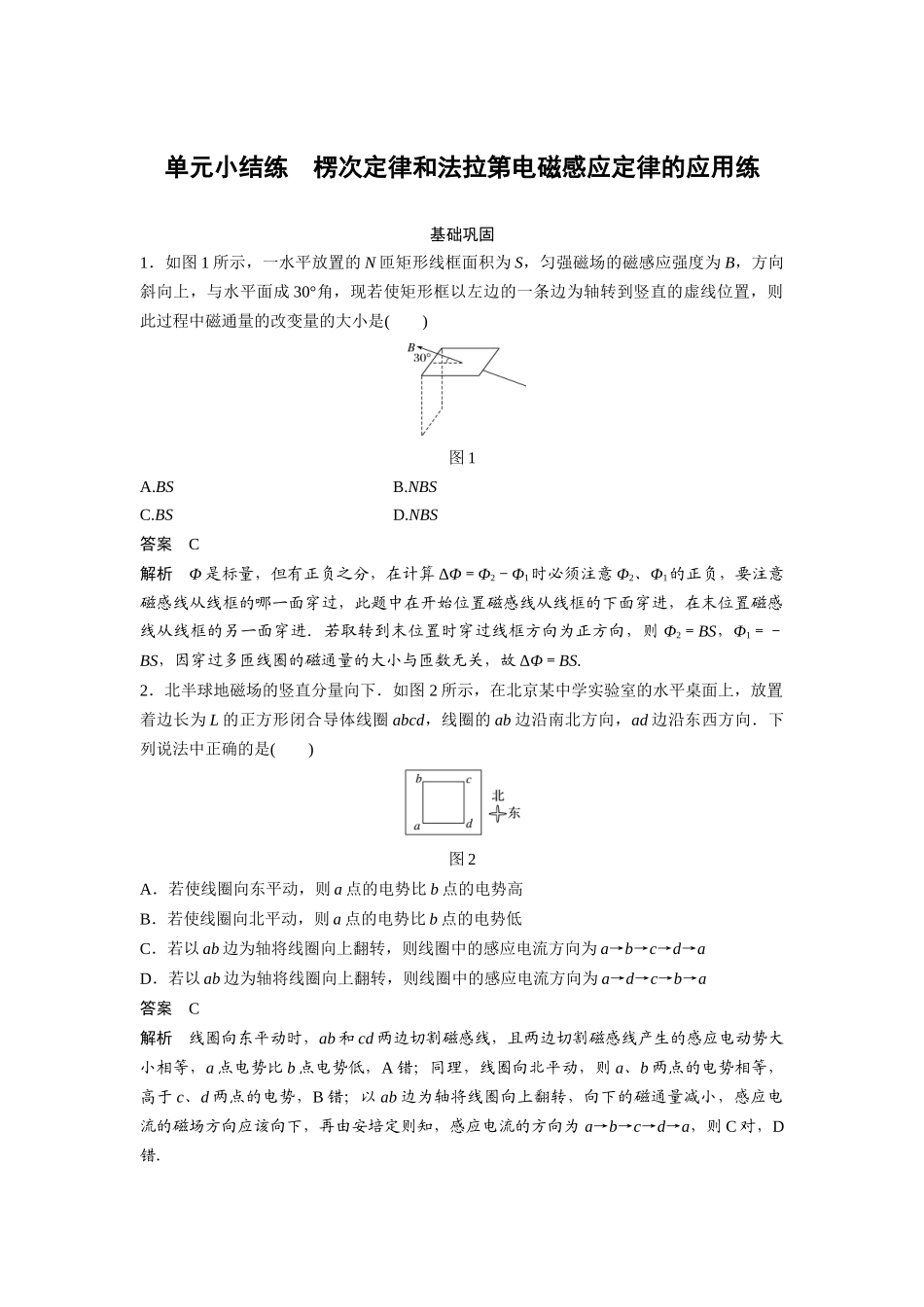

单元小结练楞次定律和法拉第电磁感应定律的应用练基础巩固1．如图1所示，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形框以左边的一条边为轴转到竖直的虚线位置，则此过程中磁通量的改变量的大小是()图1A.BSB.NBSC.BSD.NBS答案C解析Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进．若取转到末位置时穿过线框方向为正方向，则Φ2＝BS，Φ1＝－BS，因穿过多匝线圈的磁通量的大小与匝数无关，故ΔΦ＝BS.2．北半球地磁场的竖直分量向下．如图2所示，在北京某中学实验室的水平桌面上，放置着边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是()图2A．若使线圈向东平动，则a点的电势比b点的电势高B．若使线圈向北平动，则a点的电势比b点的电势低C．若以ab边为轴将线圈向上翻转，则线圈中的感应电流方向为a→b→c→d→aD．若以ab边为轴将线圈向上翻转，则线圈中的感应电流方向为a→d→c→b→a答案C解析线圈向东平动时，ab和cd两边切割磁感线，且两边切割磁感线产生的感应电动势大小相等，a点电势比b点电势低，A错；同理，线圈向北平动，则a、b两点的电势相等，高于c、d两点的电势，B错；以ab边为轴将线圈向上翻转，向下的磁通量减小，感应电流的磁场方向应该向下，再由安培定则知，感应电流的方向为a→b→c→d→a，则C对，D错．3．如图3所示，金属棒ab、金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则()图3A．ab棒不受安培力作用B．ab棒所受安培力的方向向右C．ab棒向右运动速度v越大，所受安培力越大D．螺线管产生的磁场，A端为N极答案C解析金属棒ab沿导轨向右运动时，安培力方向向左，“阻碍”其运动，选项A、B错误；金属棒ab沿导轨向右运动时，感应电动势E＝Blv，感应电流I＝，安培力F＝BIl＝，可见，选项C正确；根据右手定则可知，流过金属棒ab的感应电流的方向是从b流向a，所以流过螺线管的电流方向是从A端到达B端，根据右手螺旋定则可知，螺线管的A端为S极，选项D错误．4．如图4所示，竖直平面内有一金属环，其半径为a，总电阻为2r(指拉直时两端的电阻)，磁感应强度大小为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为r的导体棒AB，AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则此时AB两端的电压大小为()图4A.BavB.BavC.BavD．Bav答案A解析转动导体棒到竖直位置时切割磁感线产生的感应电动势E＝B·2a·，而＝，得E＝B·2a·＝Bav.外电路的总电阻R＝＝，根据闭合电路欧姆定律I＝，得总电流I＝.AB两端的电压大小U＝IR＝·＝Bav.5．如图5所示，线圈匝数为n，横截面积为S，线圈总电阻为r，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k，磁场方向水平向右且与线圈平面垂直，电容器的电容为C，两个电阻的阻值分别为r和2r.下列说法正确的是()图5A．电容器所带电荷量为B．电容器所带电荷量为C．电容器下极板带正电D．电容器上极板带正电答案D解析闭合线圈与阻值为r的电阻形成闭合回路，线圈相当于电源，电容器两极板间的电压等于路端电压；线圈产生的感应电动势为E＝nS＝nSk，路端电压U＝＝，电容器所带电荷量为Q＝CU＝，选项A、B错误；根据楞次定律，感应电流从线圈的右端流到左端，线圈的左端电势高，电容器上极板带正电，选项C错误，D正确．6．如图6所示，线圈L的自感系数很大，且其直流电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，开关S闭合和断开的过程中，灯L1、L2的亮度变化情况是(灯丝不会断)()图6A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即熄灭，L1逐渐变暗B．S闭合，L1亮度不变，L2很亮；S断开，L1、L2立即熄灭C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即熄灭，L1亮一下再熄灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2则逐渐变得更亮；S断开，L2立即熄灭，L1亮一下再熄灭答案D7．(多选)如...
