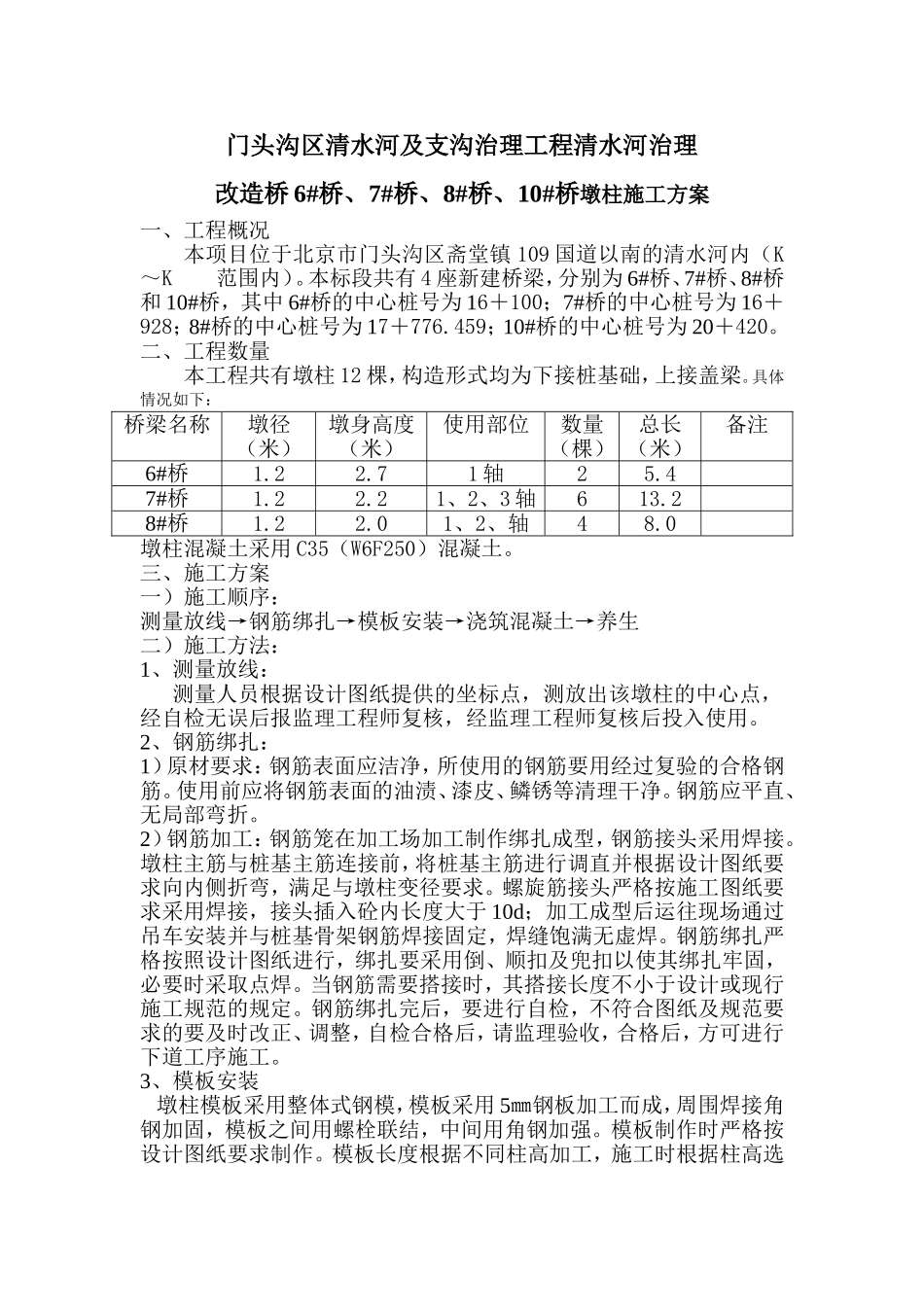

门头沟区清水河及支沟治理工程清水河治理改造桥6#桥、7#桥、8#桥、10#桥墩柱施工方案一、工程概况本项目位于北京市门头沟区斋堂镇109国道以南的清水河内（K～K范围内）。本标段共有4座新建桥梁，分别为6#桥、7#桥、8#桥和10#桥，其中6#桥的中心桩号为16＋100；7#桥的中心桩号为16＋928；8#桥的中心桩号为17＋776.459；10#桥的中心桩号为20＋420。二、工程数量本工程共有墩柱12棵，构造形式均为下接桩基础，上接盖梁。具体情况如下：桥梁名称墩径（米）墩身高度（米）使用部位数量（棵）总长（米）备注6#桥1.22.71轴25.47#桥1.22.21、2、3轴613.28#桥1.22.01、2、轴48.0墩柱混凝土采用C35（W6F250）混凝土。三、施工方案一）施工顺序：测量放线→钢筋绑扎→模板安装→浇筑混凝土→养生二）施工方法：1、测量放线：测量人员根据设计图纸提供的坐标点，测放出该墩柱的中心点，经自检无误后报监理工程师复核，经监理工程师复核后投入使用。2、钢筋绑扎：1）原材要求：钢筋表面应洁净，所使用的钢筋要用经过复验的合格钢筋。使用前应将钢筋表面的油渍、漆皮、鳞锈等清理干净。钢筋应平直、无局部弯折。2）钢筋加工：钢筋笼在加工场加工制作绑扎成型，钢筋接头采用焊接。墩柱主筋与桩基主筋连接前，将桩基主筋进行调直并根据设计图纸要求向内侧折弯，满足与墩柱变径要求。螺旋筋接头严格按施工图纸要求采用焊接，接头插入砼内长度大于10d；加工成型后运往现场通过吊车安装并与桩基骨架钢筋焊接固定，焊缝饱满无虚焊。钢筋绑扎严格按照设计图纸进行，绑扎要采用倒、顺扣及兜扣以使其绑扎牢固，必要时采取点焊。当钢筋需要搭接时，其搭接长度不小于设计或现行施工规范的规定。钢筋绑扎完后，要进行自检，不符合图纸及规范要求的要及时改正、调整，自检合格后，请监理验收，合格后，方可进行下道工序施工。3、模板安装墩柱模板采用整体式钢模，模板采用5㎜钢板加工而成，周围焊接角钢加固，模板之间用螺栓联结，中间用角钢加强。模板制作时严格按设计图纸要求制作。模板长度根据不同柱高加工，施工时根据柱高选择模板在现场拼装、抛光，拼装成节后由吊车起吊安装，上部通过风缆下部用钢管支架将其固定。4、浇注混凝土浇注前再对支架、模板、钢筋进行检查，把模板内的杂物、积水清理干净，模板如有缝隙，要填塞严密。桩基与立柱界面砼表面松散的部分凿除并将泥土、石屑等冲冼干净。经监理工程师批准后，开始浇筑砼。使用业主认可合格的混凝土，砼罐车运输，通过混凝土输送泵车注入模内，浇注时泵管要伸入立柱之内，并保证泵管底口与混凝土面的高度不大于2米以防止混凝土离析。墩柱的混凝土浇注应一次完成，施工时要时常观测检查支架的变化和柱模的位移，严格控制墩顶的偏心，确保施工质量和安全，振捣工具为插入式振捣器，振捣以30cm为一层，要做到振捣均匀，并严格控制振捣区域和时间，确保不漏振，不过振。砼坍落度控制在14～16㎝之间。试验员跟班制作砼试块并认真做好试块编号记录和养护工作。在砼灌注过程中，详细记录灌注情况及原始记录，每根浇注结束后，记录人员会同质检员、监理人员及时做好验收签字工作。5、砼的养生墩柱砼达到强度，拆模后用塑料薄摸缠好。在砼养生期内，必须持续保持湿润状态，养生时间按规定不小于7-14天，在有条件时尽可能延长，确保砼强度。四、质量标准钢筋安装实测项目墩柱实测项目项次检查项目规定值或允许偏差检查方法和频率权值1混凝土强度（Mpa）在合格标准内按附录D检查32相邻间距（mm）±20尺或全站仪检查：检查顶、中、底3处13竖直度(mm)0.3%H且不大于20吊垂线或经纬仪：测量2点24柱（墩）顶高程（mm）±10水准仪：测量3处25轴线偏位（mm）±10全站仪或水准仪：纵横各测量2点26断面尺寸（mm）±15尺量：检查3个断面1外观鉴定项次检查项目规定值或允许偏差检查方法和频率1受力钢筋间距（mm）±20尺量：每构件检查2个断面2箍筋、横向水平钢筋、螺旋筋间距（mm）±10尺量：每构件检查5～10个间距3钢筋骨架尺寸（mm）长±10尺量：按骨架总数30%抽查直径±54保护层厚度（mm）±10尺量：每构件沿模板周边检查8处1）混凝土表面平整，外露面色泽一致。2）蜂窝...
