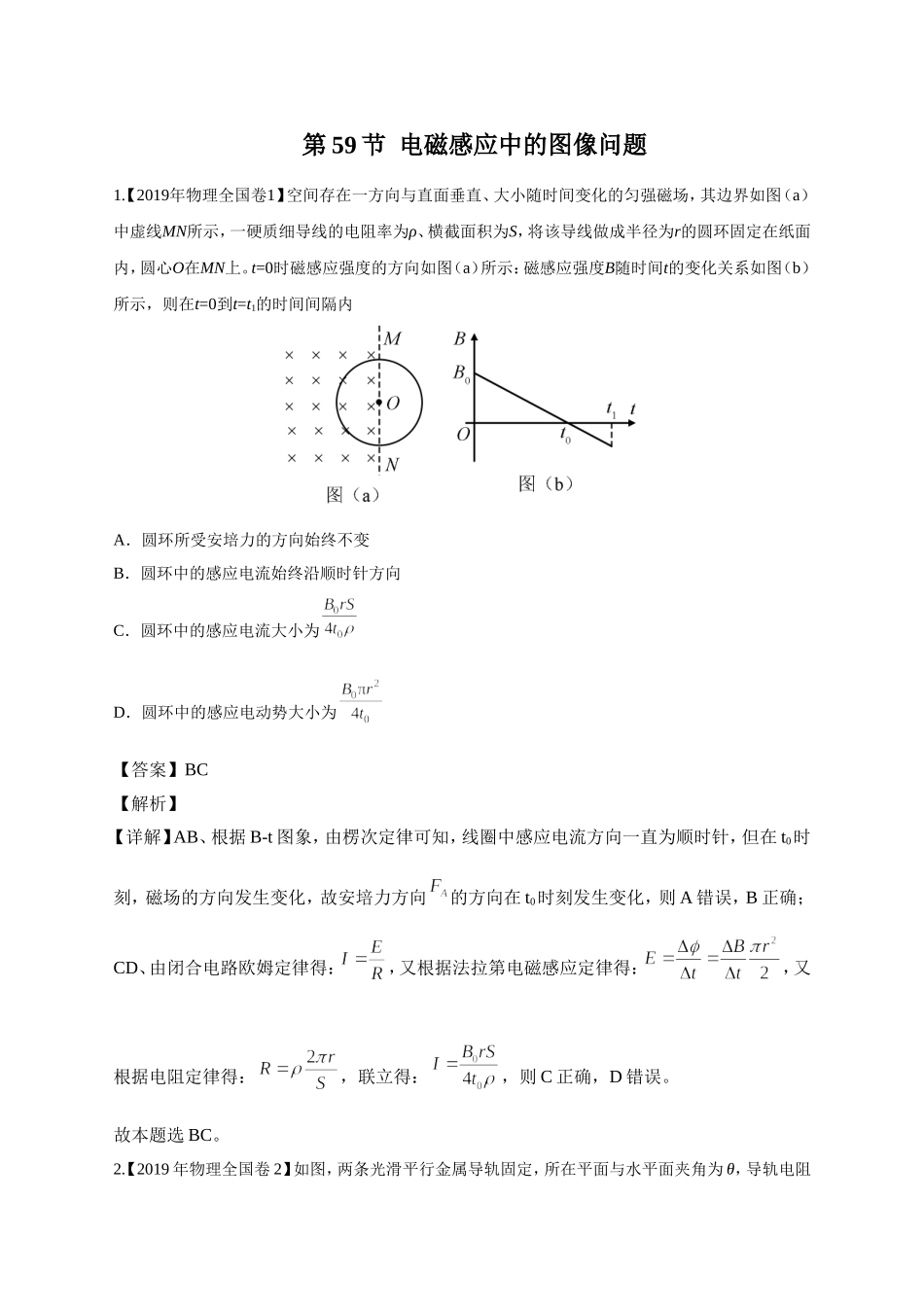

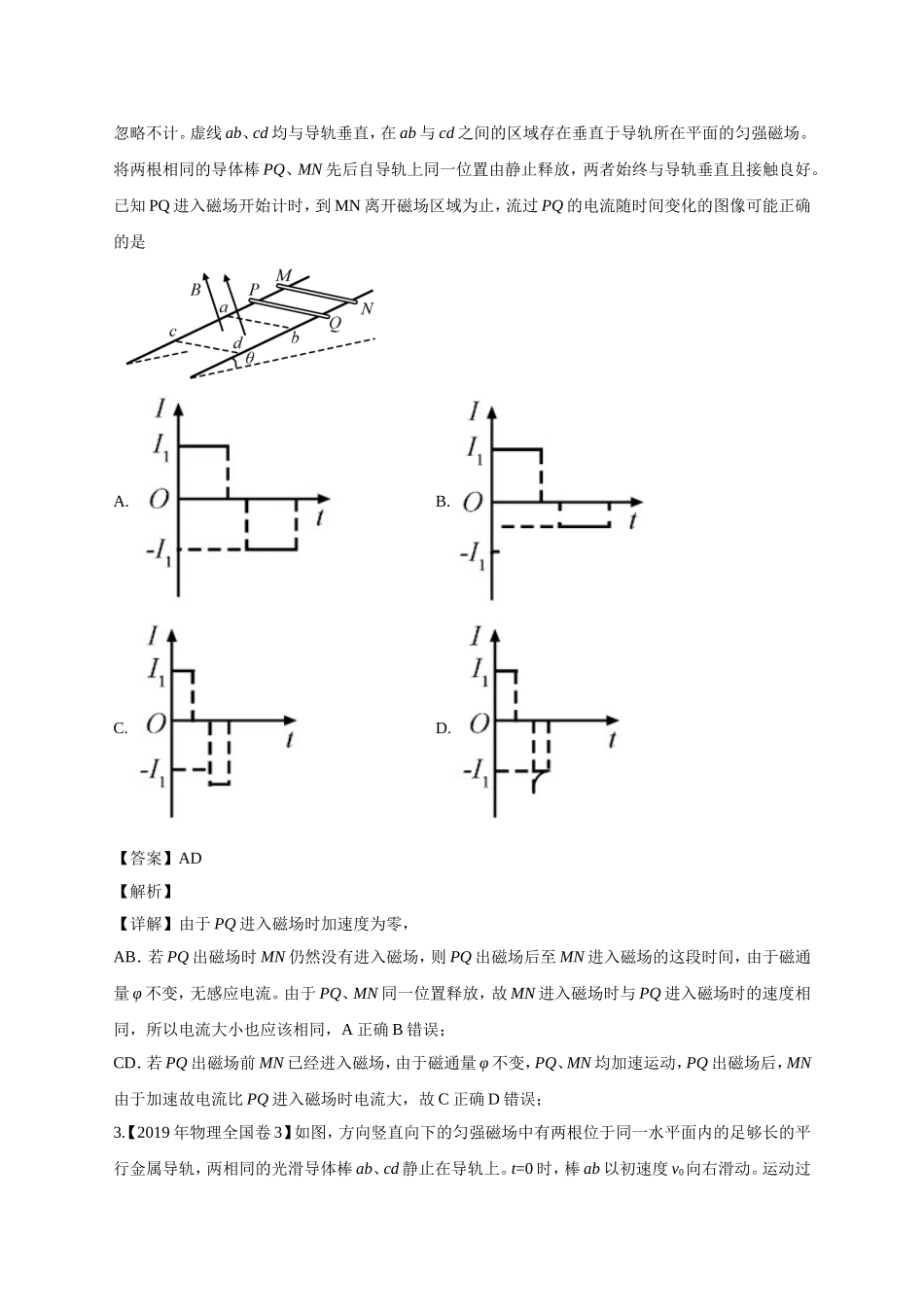

第59节电磁感应中的图像问题1.【2019年物理全国卷1】空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t=0时磁感应强度的方向如图（a）所示：磁感应强度B随时间t的变化关系如图（b）所示，则在t=0到t=t1的时间间隔内A．圆环所受安培力的方向始终不变B．圆环中的感应电流始终沿顺时针方向C．圆环中的感应电流大小为D．圆环中的感应电动势大小为【答案】BC【解析】【详解】AB、根据B-t图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t0时刻，磁场的方向发生变化，故安培力方向的方向在t0时刻发生变化，则A错误，B正确；CD、由闭合电路欧姆定律得：，又根据法拉第电磁感应定律得：，又根据电阻定律得：，联立得：，则C正确，D错误。故本题选BC。2.【2019年物理全国卷2】如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场。将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。已知PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是A.B.C.D.【答案】AD【解析】【详解】由于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN进入磁场的这段时间，由于磁通量φ不变，无感应电流。由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误；3.【2019年物理全国卷3】如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。t=0时，棒ab以初速度v0向右滑动。运动过程中，ab、cd始终与导轨垂直并接触良好，两者速度分别用v1、v2表示，回路中的电流用I表示。下列图像中可能正确的是A.B.C.D.【答案】AC【解析】【详解】ab棒向右运动，切割磁感线产生感应电流，则受到向左的安培力，从而向左做减速运动，；金属棒cd受向右的安培力作用而做加速运动，随着两棒的速度差的减小安培力减小，加速度减小，当两棒速度相等时，感应电流为零，最终两棒共速，一起做匀速运动，故最终电路中电流为0，故AC正确，BD错误。1.2013年新课标II卷16．如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动，t=0是导线框的的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v-t图象中，可能正确描述上述过程的是答：D解析：导线框进入和出磁场过程中，回路中产生感应电流，导线框受到安培力而做减速运动，加速度大小随速度的减小而减小，AB错；由于，导线框有一段时间全部在磁场中运动，没有感应电流和不受安培力，加速度为0，C错D正确。OtvOtvOtvOtvABCDLd2.2013年全国卷大纲版17．纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针转动，角速度为.t=0时,OA恰好位于两圆的公切线上，如图所示，若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（）答：C解析：由右手定则可判断，开始时感应电动势为正，D错；由可知，B、v不变，导体棒的有效长度随时间先增大减小，且作非线性变化，经半个周期后感应电动势反向，故AB错，C项正确。3.2013年山东卷18、将一段导线绕成图甲所示的闭合回路，并固定在水平面（纸面）内。回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆环区域内有垂直纸面的磁场Ⅱ。以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示...
