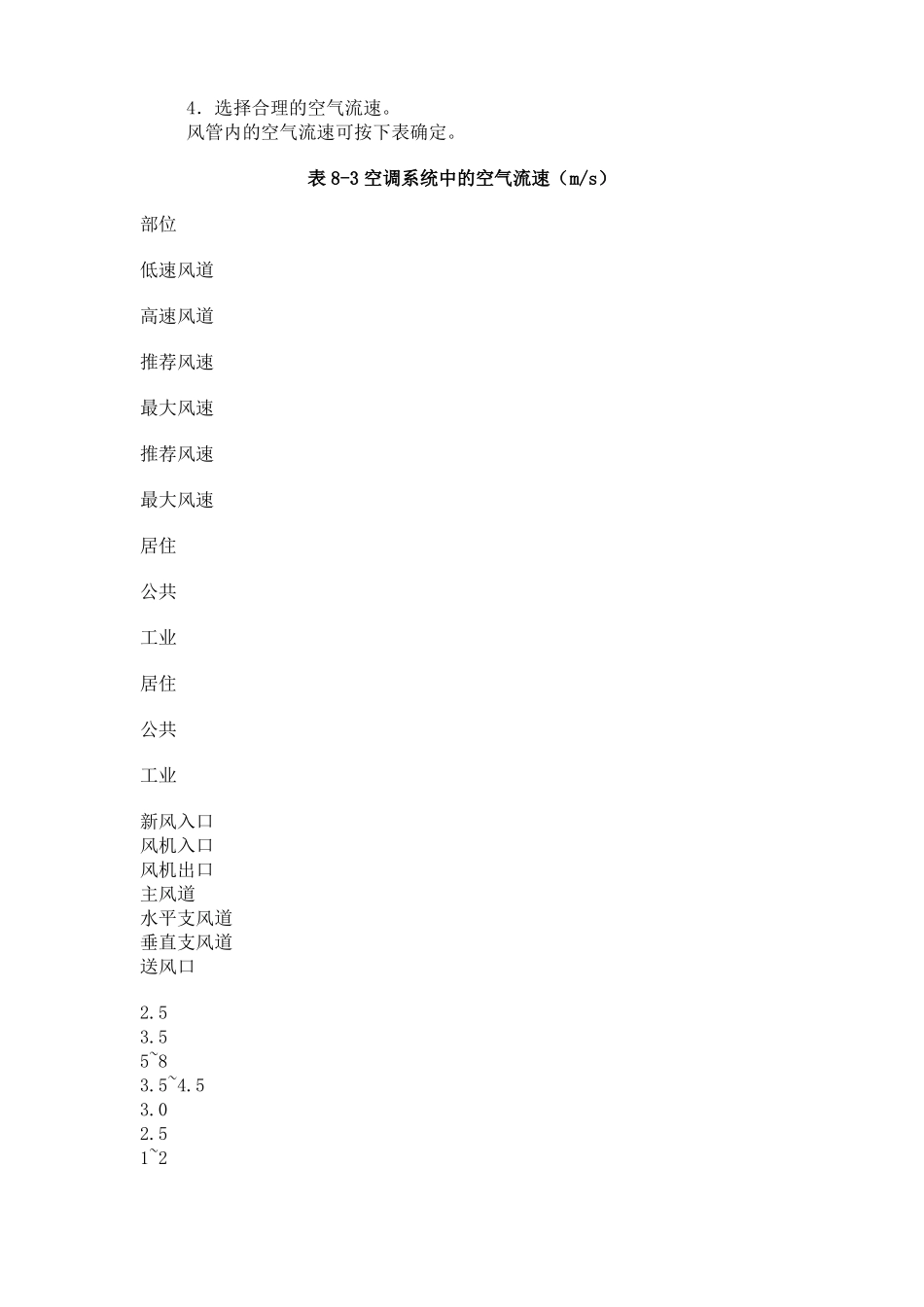

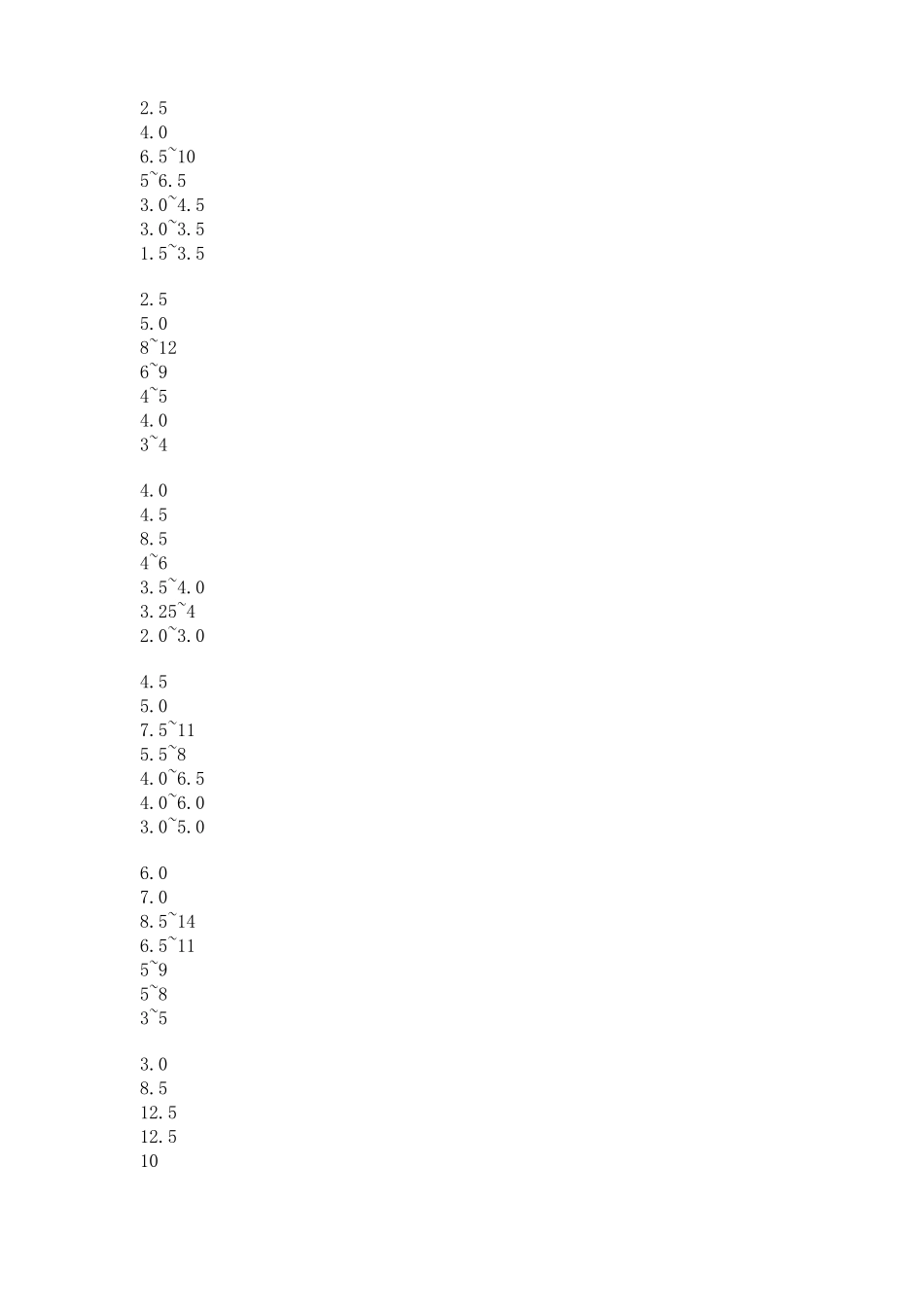

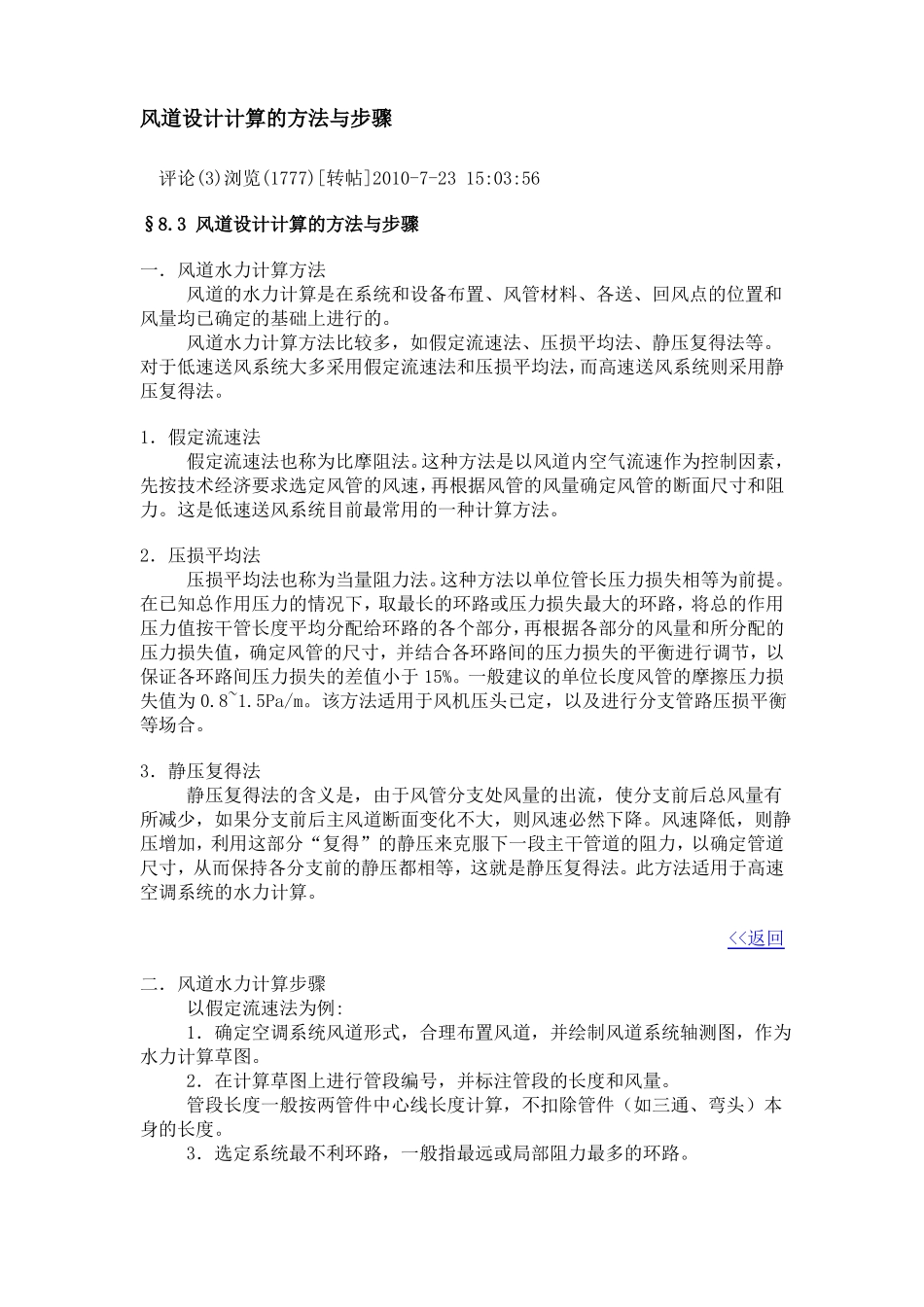

风道设计计算的方法与步骤评论(3)浏览(1777)[转帖]2010-7-2315:03:56§8.3风道设计计算的方法与步骤一．风道水力计算方法风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。1．假定流速法假定流速法也称为比摩阻法。这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。这是低速送风系统目前最常用的一种计算方法。2．压损平均法压损平均法也称为当量阻力法。这种方法以单位管长压力损失相等为前提。在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。3．静压复得法静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。此方法适用于高速空调系统的水力计算。<<返回二．风道水力计算步骤以假定流速法为例:1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。2．在计算草图上进行管段编号，并标注管段的长度和风量。管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。3．选定系统最不利环路，一般指最远或局部阻力最多的环路。4．选择合理的空气流速。风管内的空气流速可按下表确定。表8-3空调系统中的空气流速（m/s）部位低速风道高速风道推荐风速最大风速推荐风速最大风速居住公共工业居住公共工业新风入口风机入口风机出口主风道水平支风道垂直支风道送风口2.53.55~83.5~4.53.02.51~22.54.06.5~105~6.53.0~4.53.0~3.51.5~3.52.55.08~126~94~54.03~44.04.58.54~63.5~4.03.25~42.0~3.04.55.07.5~115.5~84.0~6.54.0~6.03.0~5.06.07.08.5~146.5~115~95~83~53.08.512.512.510104.05.016.5253022.522.55．根据给定风量和选定流速，逐段计算管道断面尺寸，然后根据选定了的风管断面尺寸和风量，计算出风道内实际流速。通过矩形风管的风量:G=3600abυ(m3/h)式中:a，b—分别为风管断面净宽和净高，m。通过园形风管的风量:G=900πd2υ(m3/h)式中:d—为圆形风管内径，m。6．计算风管的沿程阻力根据风管的断面尺寸和实际流速，查阅查阅附录13或有关设计手册中《风管单位长度沿程压力损失计算表》求出单位长度摩擦阻力损失△py，再根据管长l，进一步求出管段的摩擦阻力损失。7．计算各管段局部阻力按系统中的局部构件形式和实际流速υ，查阅附录14或有关设计手册中《局部阻力系数ζ计算表》取得局部阻力系数ζ值，再求出局部阻力损失。8．计算系统的总阻力，△P=∑（△pyl+△Pj）。9．检查并联管路的阻力平衡情况。10．根据系统的总风量、总阻力选择风机。<<返回三．风道设计计算实例某公共建筑直流式空调系统，如图所示。风道全部用镀锌钢板制作，表面粗糙度K=0.15mm。已知消声器阻力为50Pa，空调箱阻力为290Pa，试确定该系统的风道断面尺寸及所需风机压头。图中:A.孔板送风口600×600；B.风量调节阀；C.消声器；D.防火调节法；E.空调器；F.进风格栅[解]1．绘制系统轴测图，并對各管段进行编号，标注管段长度和风量。2．选定最不利环路，逐段计算沿程压力损失和局部压力损失。本系统选定管段1—2—3—4—5—6为最不利环路。3．列出管道水力计算表8-4，并将各管段流量和长度按编号顺序填入计算表中。4．分段进行管道水力计算,并将结果均列入计算表8-4中。管段1—2:风量1500m3/h，管段长l=9m沿程压力损失计算:...
