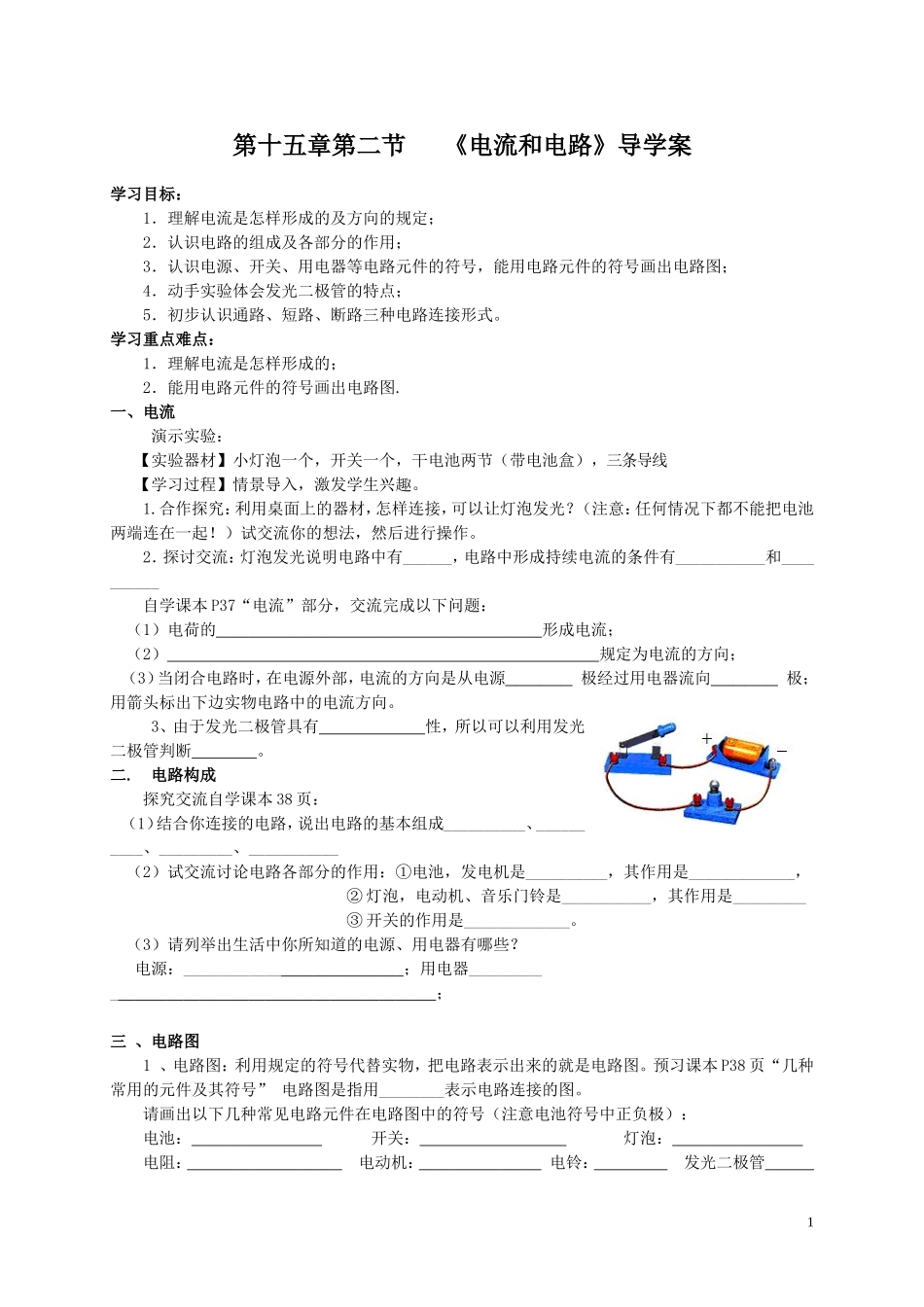

《电流和电路》导学案_第1页
1/2
《电流和电路》导学案_第2页
2/2
第十五章第二节《电流和电路》导学案学习目标:1.理解电流是怎样形成的及方向的规定;2.认识电路的组成及各部分的作用;3.认识电源、开关、用电器等电路元件的符号,能用电路元件的符号画出电路图;4.动手实验体会发光二极管的特点;5.初步认识通路、短路、断路三种电路连接形式。学习重点难点:1.理解电流是怎样形成的;2.能用电路元件的符号画出电路图.一、电流演示实验:【实验器材】小灯泡一个,开关一个,干电池两节(带电池盒),三条导线【学习过程】情景导入,激发学生兴趣。1.合作探究:利用桌面上的器材,怎样连接,可以让灯泡发光?(注意:任何情况下都不能把电池两端连在一起!)试交流你的想法,然后进行操作。2.探讨交流:灯泡发光说明电路中有______,电路中形成持续电流的条件有___________和__________自学课本P37“电流”部分,交流完成以下问题:(1)电荷的形成电流;(2)规定为电流的方向;(3)当闭合电路时,在电源外部,电流的方向是从电源极经过用电器流向极;用箭头标出下边实物电路中的电流方向。3、由于发光二极管具有性,所以可以利用发光二极管判断。二.电路构成探究交流自学课本38页:(1)结合你连接的电路,说出电路的基本组成__________、__________、_________、___________(2)试交流讨论电路各部分的作用:①电池,发电机是__________,其作用是_____________,②灯泡,电动机、音乐门铃是___________,其作用是_________③开关的作用是_____________。(3)请列举出生活中你所知道的电源、用电器有哪些?电源:____________;用电器__________;三、电路图1、电路图:利用规定的符号代替实物,把电路表示出来的就是电路图。预习课本P38页“几种常用的元件及其符号”电路图是指用________表示电路连接的图。请画出以下几种常见电路元件在电路图中的符号(注意电池符号中正负极):电池:开关:灯泡:电阻:电动机:电铃:发光二极管1实物连接图画出电路图2、画电路图应注意的问题:元件位置安排要适当,分布要均匀,元件不要画在拐角处。整个电路图最好呈长方形,有棱有角,导线横平竖直。四、电路的三种状态1、通路:人们把正常接通的电路,即叫做通路。2、断路:电路中如果,电路中就,这种情况叫做断路;此时用电器。3、短路①电源被短路:将电源的正负极连接起来;此时整个电路的用电器都,电路中有很大的,可能把电源;②用电器被短路:如果电路是接通的,但被导线直接连通;此时该部分用电器,其他用电器。达标测评:1.一个完整的电路是由在电路中的提供电能的____、消耗电能的____、控制电路通断的____和____组成的。2.电荷的____________形成电流。把________的方向规定为电流的方向。3.在电源的外部,电流的方向是从____出发,经过____,回到电源的____。4.下列各种器件,都是用电器的是()A.电池组、电灯、录音机B.日光灯、电风扇、电视机C.开关、插座、洗衣机D.电源、电线、电饭煲2
