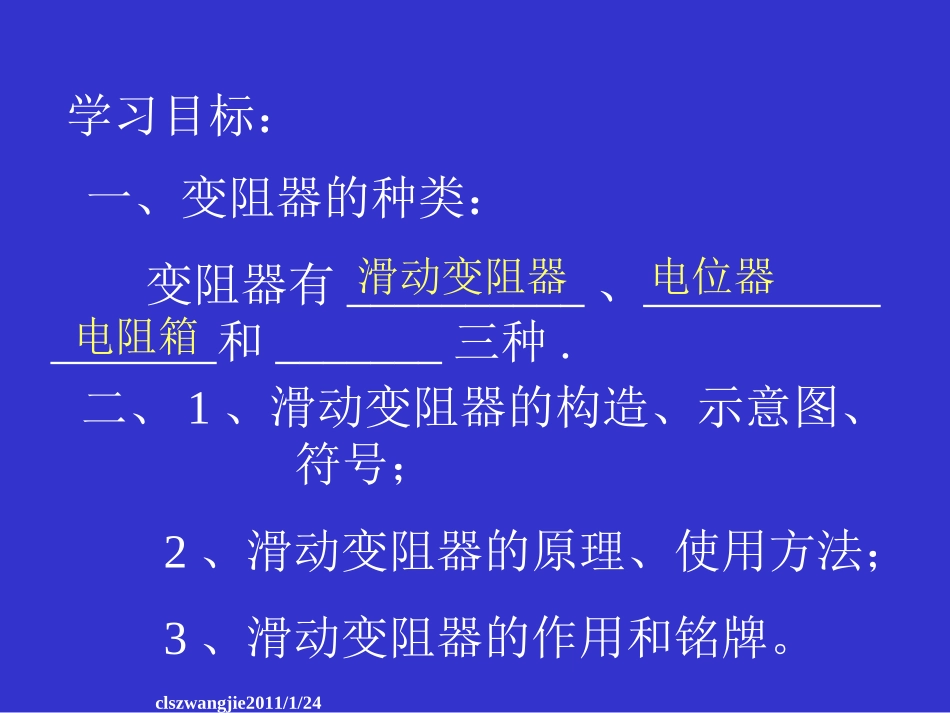

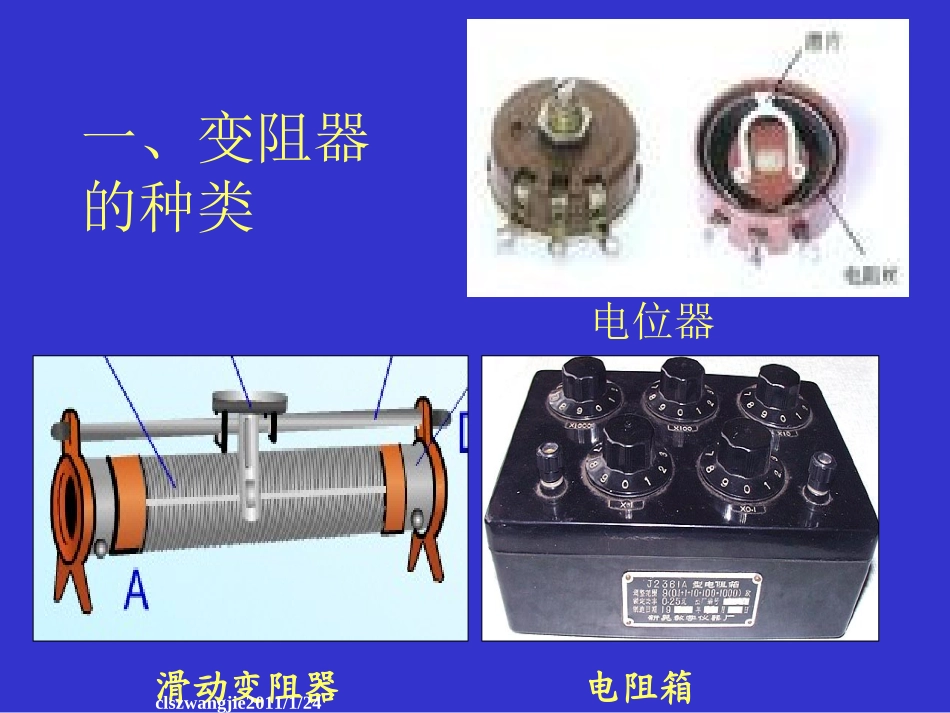

第四节变阻器clszwangjie2011/1/24二、1、滑动变阻器的构造、示意图、符号；2、滑动变阻器的原理、使用方法；3、滑动变阻器的作用和铭牌。一、变阻器的种类：变阻器有__________、和_______三种.滑动变阻器电阻箱学习目标：电位器clszwangjie2011/1/24电阻箱滑动变阻器一、变阻器的种类电位器clszwangjie2011/1/242、旋盘式电阻箱:①旋盘式电阻箱的读数;调节收音机和电视机音量大小的。1、电位器clszwangjie2011/1/24②电阻箱与滑动变阻器的区别和联系.联系：都能改变连入电路的电阻值；区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能表示出连入电路的电阻值；电阻箱恰好相反。3、变阻器要和用电器。串联clszwangjie2011/1/24二、1、滑动变阻器的构造clszwangjie2011/1/241.构造练习:瓷筒线圈金属棒滑片34125接线柱图中的1是____,2是_____,3是______,4是_____,5是_______.235clszwangjie2011/1/24二、2、滑动变阻器的原理clszwangjie2011/1/24①滑动变阻器是用_________的合金线制成的,这种合金线又叫______.②滑动变阻器是通过改变____________________从而改变连入电路中的电阻,进而改变电路中的________的.2.滑动变阻器的原理练习:电阻率较大电阻线接入电路电阻丝的长度电流强度clszwangjie2011/1/24二、2、滑动变阻器的连接clszwangjie2011/1/242.如下图所示的滑动变阻器中，能够通过移动滑动变阻器的滑片改变电路中的电阻的是：ACDB要“一上一下”连接；不能“上上”、“下下”连接。电阻丝使用端为接下端clszwangjie2011/1/24二、3、滑动变阻器的作用clszwangjie2011/1/24二、3、滑动变阻器的作用1）连接电路时应该注意的事项:连接电路时，开关应该是断开的；滑动变阻器连入电路的电阻应该在最大阻值位置。闭合开关后，电路中电流最小，不易损坏电器——滑动变阻器起到保护电路的作用；2）滑动变阻器的限流作用；3）滑动变阻器的分压作用。clszwangjie2011/1/24二、4、滑动变阻器上标有“1.5A50Ω”的字样,其中的“1.5A”表示:__________________________________；“50Ω”表示:________________________。该滑动变阻器允许通过的器的最大电阻是50欧最大的电流值是1.5A该滑动变阻clszwangjie2011/1/241.下列说法正确的是∶A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大三、课堂练习：clszwangjie2011/1/242、如下图所示，当滑动变阻器的滑片P向右滑动时，滑动变阻器连入电路的阻值将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断PP根据滑动变阻器的下接线柱判断使用端滑片向哪端滑动，接入的电阻丝变长还是变短电阻R变大还是变小clszwangjie2011/1/243、如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断APclszwangjie2011/1/242、观察家用煤气表（或家用水表），思考应该怎样读数。思考：1、逐渐变亮的台灯的工作原理。clszwangjie2011/1/24猜测:连入电路的电阻是滑动变阻器滑片P_____(填“左”或“右”)侧的电阻线.连接电路时应该注意的事项:滑动变阻器连入电路的电阻应该最大;连接电路时,开关应该是断开的.猜测：如果滑动变阻器的滑片P向左滑动，连入电路中的电阻值会_____,电流值会______.左减小增大clszwangjie2011/1/24实验二：将滑动变阻器的金属棒上的两个接线柱连入电路，移动滑动变阻器的滑片，猜测电流表的示数变化情况是_________,实际的情况是________，说明的问题是_____________________.将线圈上的两个接线柱连入电路,移动滑动变阻器的滑片，猜测电流表的示数变化情况是_____,实际的情况是______，说明的问题是___________.不变电阻没有改变不变电阻没有改变clszwangjie2011/1/243.滑动变阻器在电路中的符号是：4.滑动变阻器的应用:clszwangjie2011/1/24
