第4节简单机械（第三课时）VIP免费

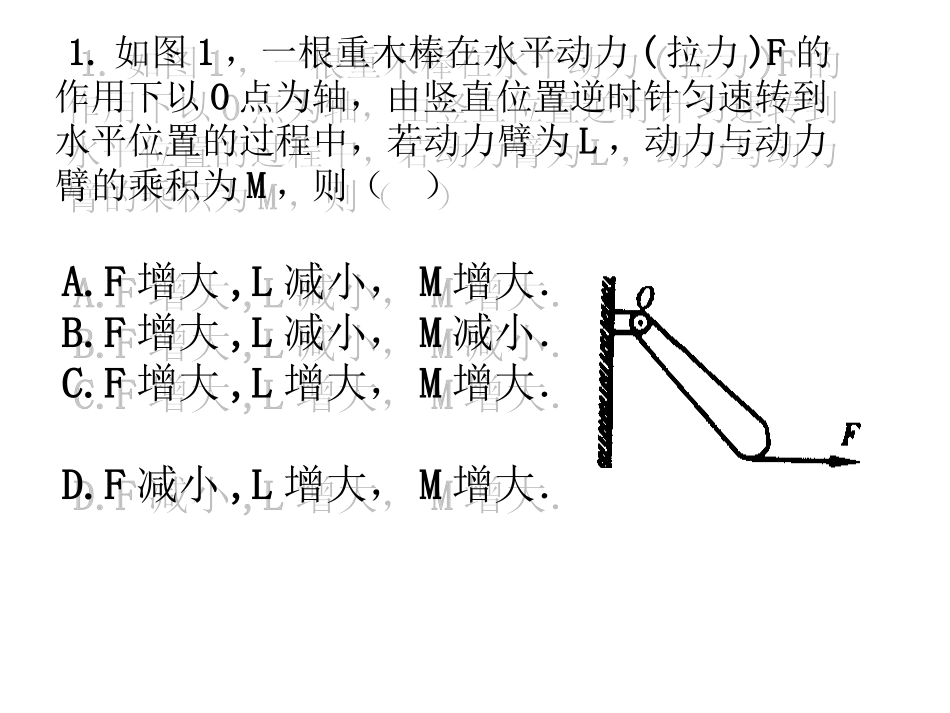

Copyright2004-2015版权所有盗版必究1.如图1，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则（）1.如图1，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则（）A.F增大,L减小，M增大．B.F增大,L减小，M减小．C.F增大,L增大，M增大．D.F减小,L增大，M增大．A.F增大,L减小，M增大．B.F增大,L减小，M减小．C.F增大,L增大，M增大．D.F减小,L增大，M增大．Copyright2004-2015版权所有盗版必究2.如图所示，杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A、保持不变B、逐渐增大C、逐渐减小D、由大变小再变大Copyright2004-2015版权所有盗版必究3．如图所示，轻质杠杆OA的中点悬挂一重G＝60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F＝N。保持F的方向不变，在将杠杆从A位置匀速提到B位置的过程中，力F将（变大/不变/变小）3．如图所示，轻质杠杆OA的中点悬挂一重G＝60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F＝N。保持F的方向不变，在将杠杆从A位置匀速提到B位置的过程中，力F将（变大/不变/变小）Copyright2004-2015版权所有盗版必究第三课时定滑轮和动滑轮Copyright2004-2015版权所有盗版必究如图杠杆，OA=AB，请计算出F=G。OABGF12杠杆的形状多种多样，可以是直的，也可以是弯的，甚至可以是圆形的。今天我们来讨论形状是圆形的，实质是杠杆的一种简单机械--------滑轮你在生活中看到过滑轮吗？请举几个例子？Copyright2004-2015版权所有盗版必究自动伸缩门滑轮钓鱼竿中滑轮起重机中滑轮旗杆顶端中滑轮Copyright2004-2015版权所有盗版必究1．观察滑轮，并指出它的结构特点。一、滑轮周边有槽，可以绕着中心轴转动的轮子。Copyright2004-2015版权所有盗版必究2.请用滑轮、细线、铁架台等设计两种不同方案，要求利用滑轮把钩码提升起来，在图中画出实验装置示意图。3.利用设计的方案，组装好装置，提升钩码。F1F2Copyright2004-2015版权所有盗版必究以上两种方法使用滑轮有什么不同之处？方案1方案2方案1滑轮轴的位置不动。方案2滑轮轴的位置移动。二、滑轮的类型滑轮滑轮轴的位置是否移动定滑轮动滑轮Copyright2004-2015版权所有盗版必究通过实验你发现了什么？通过实验你发现了什么？FG..00l2l1物体的重力G物拉力F物体上升的高度h绳子移动的距离S改变拉力的方向F的读数结论：使用定滑轮不省＿＿也不省＿＿，但可以改变力的＿＿＿。力方向距离为什么定滑轮有这样的特点呢？Copyright2004-2015版权所有盗版必究F11、是什么杠杆？l1＝l2F1＝F22、为了把物体举得更高，怎么办？让绳子跨过杠杆拉动3、如何减小摩擦？拼上两个周边有槽的半轮－－制成定滑轮结论：定滑轮实质上是等臂杠杆Copyright2004-2015版权所有盗版必究通过实验你发现了什么？通过实验你发现了什么？物体的重力G物和滑轮的重力拉力F物体上升的高度h绳子移动的距离S改变拉力的方向F的读数FGl2l1O.结论：使用动滑轮可以＿＿＿，但不能改变力的＿＿。省力方向为什么动滑轮有这样的特点呢？Copyright2004-2015版权所有盗版必究F11、是什么杠杆？l1＝2l2F1＝1/2F22、支点在哪？固定端绳子与滑轮相切处结论：动滑轮实质上是动力臂为阻力臂两倍的省力杠杆·OCopyright2004-2015版权所有盗版必究定滑轮动滑轮定义实质图例不计摩擦特点定滑轮与动滑轮的比较:转轴固定不动转动轴与重物一起移动动力臂为阻力臂2倍的杠杆等臂杠杆不省力:F＝G物省力,F=(G物＋G动)/2费距离:S=2h不省距离:h=S能改变施力的方向不能改变施力的方向·F1F2Ol1l2·F1F2Ol1l2Copyright2004-2015版权所有盗版必究思考题:使用定滑轮的好处是,使用动滑轮的好处是。改变用力的方向省力有没有既省力又能改变方向的机械?结合两者的优点,将定滑轮和动滑轮组合起来.由若干个定滑轮和动滑轮组成的装置Copyright2004-2015版权所有盗版必究F1G总F...
