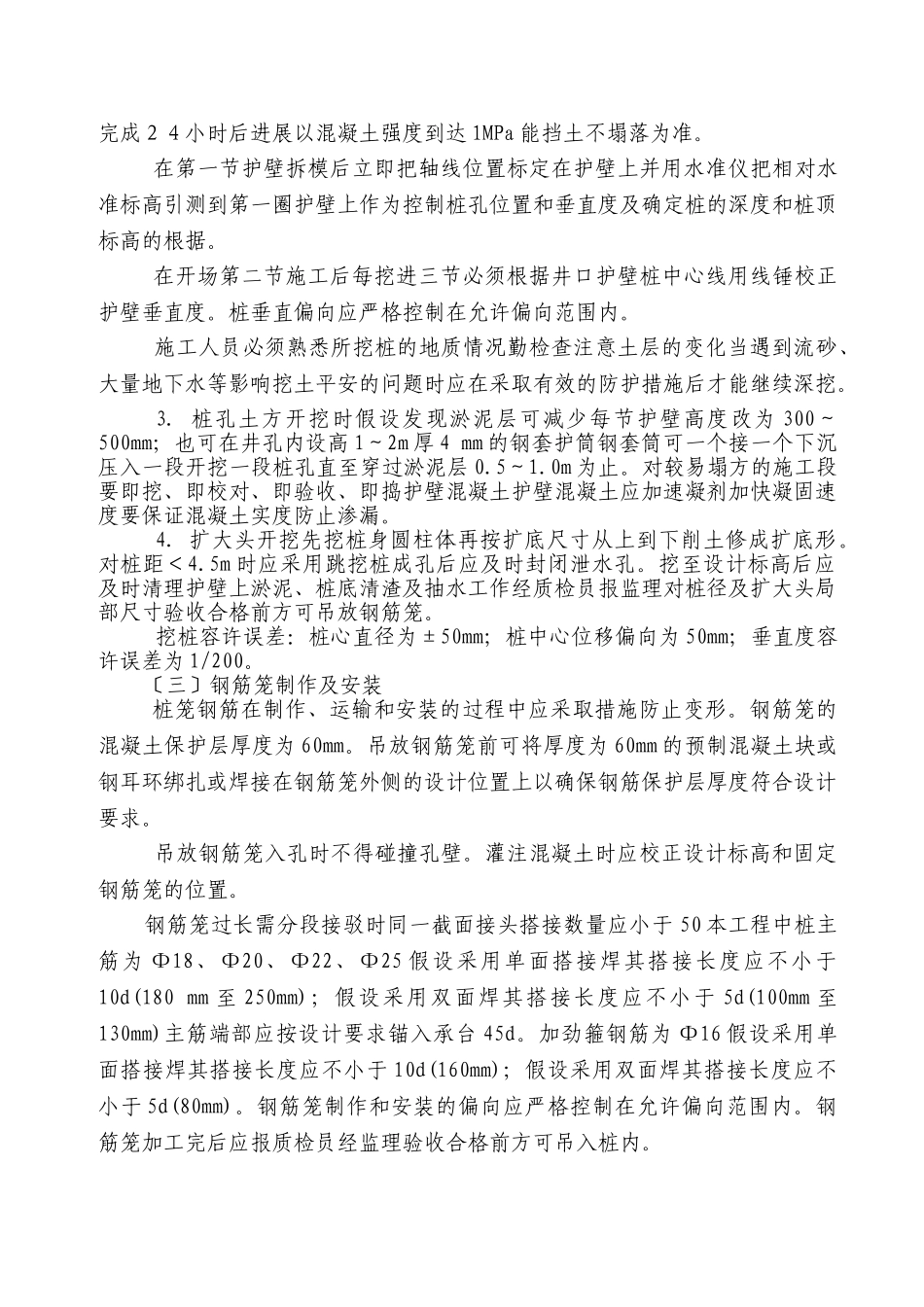

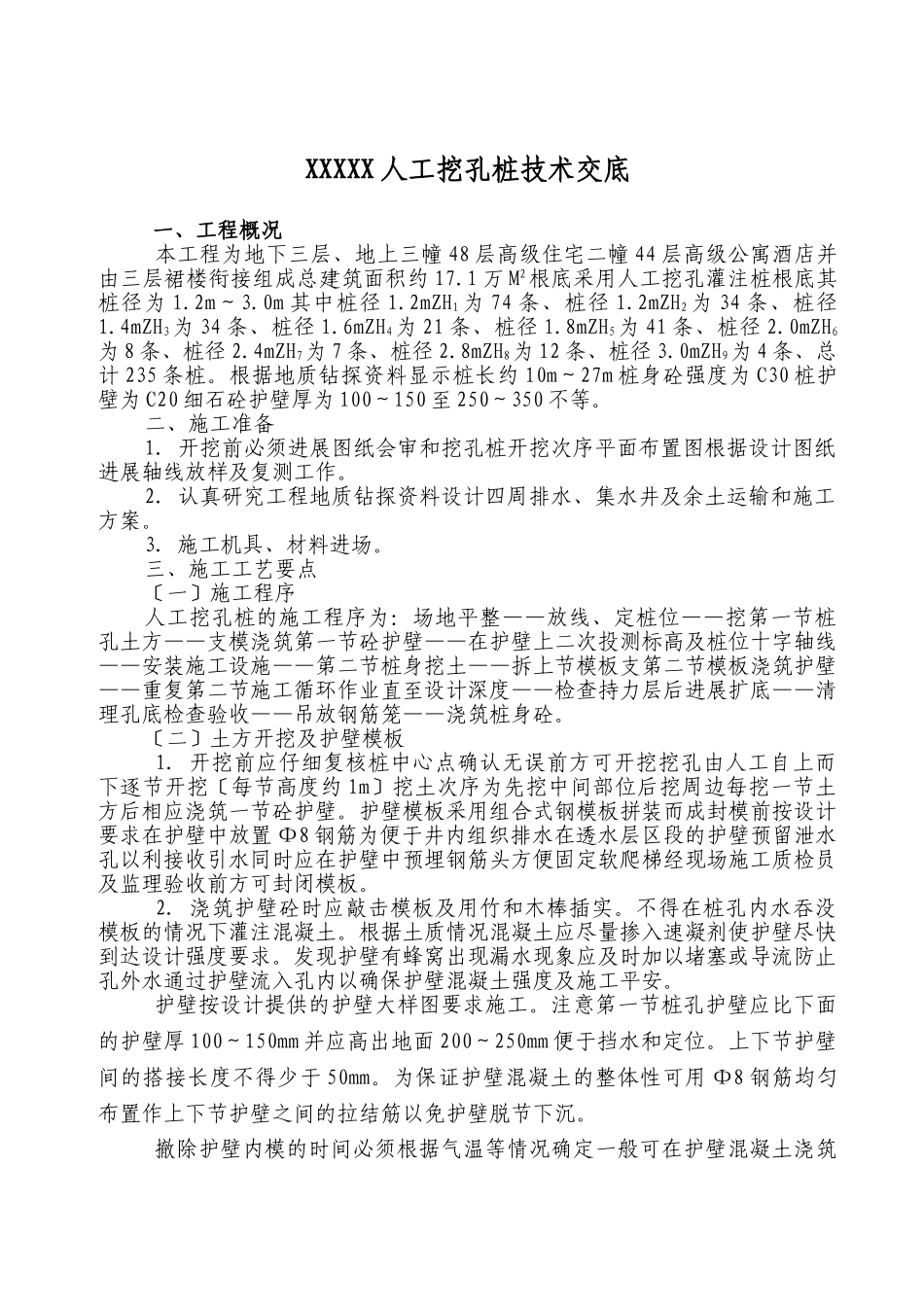

XXXXX人工挖孔桩技术交底一、工程概况本工程为地下三层、地上三幢48层高级住宅二幢44层高级公寓酒店并由三层裙楼衔接组成总建筑面积约17.1万M2根底采用人工挖孔灌注桩根底其桩径为1.2m～3.0m其中桩径1.2mZH1为74条、桩径1.2mZH2为34条、桩径1.4mZH3为34条、桩径1.6mZH4为21条、桩径1.8mZH5为41条、桩径2.0mZH6为8条、桩径2.4mZH7为7条、桩径2.8mZH8为12条、桩径3.0mZH9为4条、总计235条桩。根据地质钻探资料显示桩长约10m～27m桩身砼强度为C30桩护壁为C20细石砼护壁厚为100～150至250～350不等。二、施工准备1.开挖前必须进展图纸会审和挖孔桩开挖次序平面布置图根据设计图纸进展轴线放样及复测工作。2.认真研究工程地质钻探资料设计四周排水、集水井及余土运输和施工方案。3.施工机具、材料进场。三、施工工艺要点〔一〕施工程序人工挖孔桩的施工程序为：场地平整——放线、定桩位——挖第一节桩孔土方——支模浇筑第一节砼护壁——在护壁上二次投测标高及桩位十字轴线——安装施工设施——第二节桩身挖土——拆上节模板支第二节模板浇筑护壁——重复第二节施工循环作业直至设计深度——检查持力层后进展扩底——清理孔底检查验收——吊放钢筋笼——浇筑桩身砼。〔二〕土方开挖及护壁模板1.开挖前应仔细复核桩中心点确认无误前方可开挖挖孔由人工自上而下逐节开挖〔每节高度约1m〕挖土次序为先挖中间部位后挖周边每挖一节土方后相应浇筑一节砼护壁。护壁模板采用组合式钢模板拼装而成封模前按设计要求在护壁中放置Φ8钢筋为便于井内组织排水在透水层区段的护壁预留泄水孔以利接收引水同时应在护壁中预埋钢筋头方便固定软爬梯经现场施工质检员及监理验收前方可封闭模板。2.浇筑护壁砼时应敲击模板及用竹和木棒插实。不得在桩孔内水吞没模板的情况下灌注混凝土。根据土质情况混凝土应尽量掺入速凝剂使护壁尽快到达设计强度要求。发现护壁有蜂窝出现漏水现象应及时加以堵塞或导流防止孔外水通过护壁流入孔内以确保护壁混凝土强度及施工平安。护壁按设计提供的护壁大样图要求施工。注意第一节桩孔护壁应比下面的护壁厚100～150mm并应高出地面200～250mm便于挡水和定位。上下节护壁间的搭接长度不得少于50mm。为保证护壁混凝土的整体性可用Φ8钢筋均匀布置作上下节护壁之间的拉结筋以免护壁脱节下沉。撤除护壁内模的时间必须根据气温等情况确定一般可在护壁混凝土浇筑完成２４小时后进展以混凝土强度到达1MPa能挡土不塌落为准。在第一节护壁拆模后立即把轴线位置标定在护壁上并用水准仪把相对水准标高引测到第一圈护壁上作为控制桩孔位置和垂直度及确定桩的深度和桩顶标高的根据。在开场第二节施工后每挖进三节必须根据井口护壁桩中心线用线锤校正护壁垂直度。桩垂直偏向应严格控制在允许偏向范围内。施工人员必须熟悉所挖桩的地质情况勤检查注意土层的变化当遇到流砂、大量地下水等影响挖土平安的问题时应在采取有效的防护措施后才能继续深挖。3.桩孔土方开挖时假设发现淤泥层可减少每节护壁高度改为300～500mm；也可在井孔内设高1～2m厚4mm的钢套护筒钢套筒可一个接一个下沉压入一段开挖一段桩孔直至穿过淤泥层0.5～1.0m为止。对较易塌方的施工段要即挖、即校对、即验收、即捣护壁混凝土护壁混凝土应加速凝剂加快凝固速度要保证混凝土实度防止渗漏。4.扩大头开挖先挖桩身圆柱体再按扩底尺寸从上到下削土修成扩底形。对桩距＜4.5m时应采用跳挖桩成孔后应及时封闭泄水孔。挖至设计标高后应及时清理护壁上淤泥、桩底清渣及抽水工作经质检员报监理对桩径及扩大头局部尺寸验收合格前方可吊放钢筋笼。挖桩容许误差：桩心直径为±50mm；桩中心位移偏向为50mm；垂直度容许误差为1/200。〔三〕钢筋笼制作及安装桩笼钢筋在制作、运输和安装的过程中应采取措施防止变形。钢筋笼的混凝土保护层厚度为60mm。吊放钢筋笼前可将厚度为60mm的预制混凝土块或钢耳环绑扎或焊接在钢筋笼外侧的设计位置上以确保钢筋保护层厚度符合设计要求。吊放钢筋笼入孔时不得碰撞孔壁。灌注混凝土时应校正设计标高和固定钢筋笼的位置。钢筋笼过长需分段接驳时同一截面接头搭接数量应小于50本工程中桩主筋为Φ18、Φ20、...
