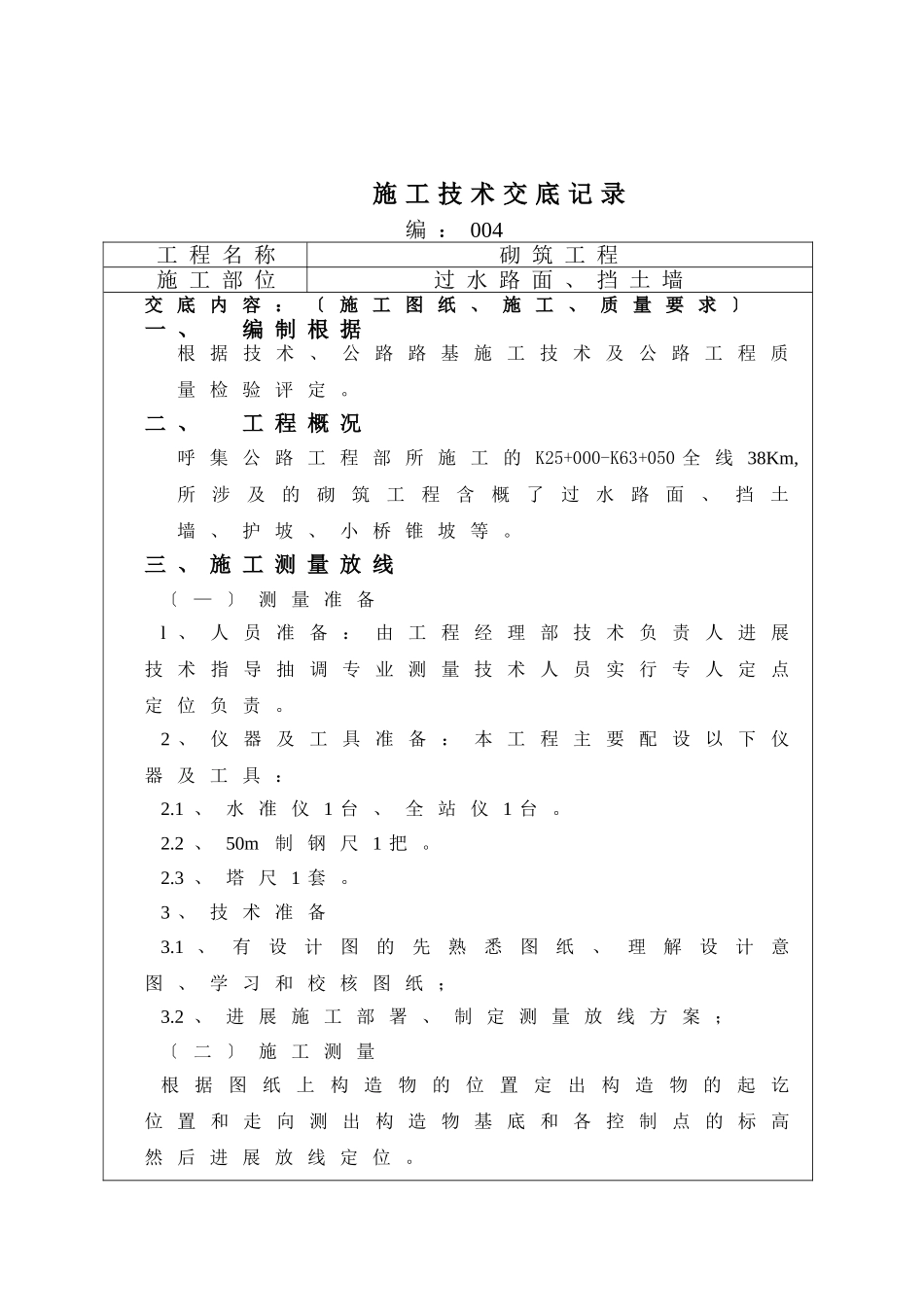

施工技术交底记录编：004工程名称砌筑工程施工部位过水路面、挡土墙交底内容：〔施工图纸、施工、质量要求〕一、编制根据根据技术、公路路基施工技术及公路工程质量检验评定。二、工程概况呼集公路工程部所施工的K25+000-K63+050全线38Km,所涉及的砌筑工程含概了过水路面、挡土墙、护坡、小桥锥坡等。三、施工测量放线〔—〕测量准备l、人员准备：由工程经理部技术负责人进展技术指导抽调专业测量技术人员实行专人定点定位负责。2、仪器及工具准备：本工程主要配设以下仪器及工具：2.1、水准仪1台、全站仪1台。2.2、50m制钢尺1把。2.3、塔尺1套。3、技术准备3.1、有设计图的先熟悉图纸、理解设计意图、学习和校核图纸；3.2、进展施工部署、制定测量放线方案；〔二〕施工测量根据图纸上构造物的位置定出构造物的起讫位置和走向测出构造物基底和各控制点的标高然后进展放线定位。四、砌筑工程材料要求：1、石料应符合设计规定的强度石质均匀不易风化无裂纹。所采用的片石厚度不小于15cm,其中一条边不小于30cm,片石应选择较平整尺寸比拟大的并加修整。不得大面平铺石块应彼此交织搭接不得松动。2、砂浆中所用水泥、砂、水等材料的质量宜符合混凝土工程相应材料的质量。砂浆中所用砂宜采用中砂或粗砂当缺乏中砂及粗砂时在适当增加水泥用量的根底上也可采用细砂。砂的粒径用于砌筑片石时不宜超过5mm；用于砌筑块石、粗料石时不宜超过2.5mm。如砂的含泥量达不到混凝土用砂的当砂浆强度等级大于或等于M5时可不超过5小于M5时可不超过7。3、砂浆采用砂浆拌和机拌和根据砌筑用量和位置在施工场地附近拌和。砂浆必须具有良好的和易性其稠度以圆锥体沉入度表示控制为50~70mm,气温较高时可适当增大。五、浆砌片石的技术要求1、片石应分层砌筑宜以2~3层砌块组成一工作层每一工作层的程度缝应大致找平。各工作层竖缝应互相错开不得贯穿。2、较大的砌块应使用于下层安砌时应先取形状及尺寸较为适宜的砌块锋利突出部分应敲除。竖缝较宽时应在砂浆中塞以小石块不得在石块下面用高于砂浆砌缝的小石片支垫。3、砌体两端及顶部边坡衔接应结实、平顺、贴防止水进入坡岸反面。4、砌块在使用前必须浇水潮湿外表如有泥土、水锈应清洗干净。5、砌筑根底的第一层砌块时如基底为岩层应先将基底清洗、潮湿再坐浆砌筑；如基底为土质可直接坐浆砌筑。6、砌体应分层砌筑砌体较长时可分段分层砌筑但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处各段程度砌缝应一致。7、各砌层的砌块应安放稳固砌块间应砂浆饱满粘结结实不得直接贴靠或脱空。砌筑时底浆应铺满竖缝砂浆应先在已砌石块侧面铺放一部分然后于石块放好后填满捣实。用小石子混凝土塞竖缝时应捣实。8、浆砌片石砌体的养护：在砌体砂浆初凝后洒水覆盖养生7~14天。养护间应该防止碰撞、振动或承重防止砌体松动或影响强度。六、详细施工和施工程序一〕、浆砌片石施工程序及施工要求〔包括过水路面和小桥锥坡等〕：1、基坑的开挖：开挖基坑时应核对基底进展整平、夯实合格前方可以进展浆砌片石的施工。2、根底底面原那么上必须设置在设计高程上假如实际地质情况与设计不符合那么必须根据实际情况开挖基坑或换填根底。根底施工完成后及时用稳定性材料回填做好施工记录。3、浆砌片石铺砌面应平整实稳定前方可铺设砂垫层浆砌片石铺砌时自下而上进展按照2~3层砌筑块组成一个工作组每一工作组层的程度缝应大致找平各工作层竖缝应互相错开不得贯穿。砂浆在砌体内必须饱满、实不得有悬浆。4、坡面应平整、实、线形顺适部分有凹陷处应挖成台阶后用与墙身一样的材料找平。5、墙面和两端面砌筑平顺墙背与坡面贴结合墙顶与边坡间缝隙应严实。部分坡面镶砌时应切入坡面外表与周边平顺衔接。6、浆砌砌体砂浆咬扣必须都严、错缝严禁通缝、叠砌、贴砌和浮塞。砌体勾缝应结实、美观。二〕、浆砌片石挡土墙〔露肩式挡土墙〕1、基坑的开挖：开挖基坑时应核对地质情况及时做地基承载力试验合格前方可以进展浆砌片石的施工。根底埋置于冲刷线以下不小于1.0m的实地基层上。2、根底底面原那么上必须设置在设计高程上假如实际地质情况与设计不符合或基底承...
