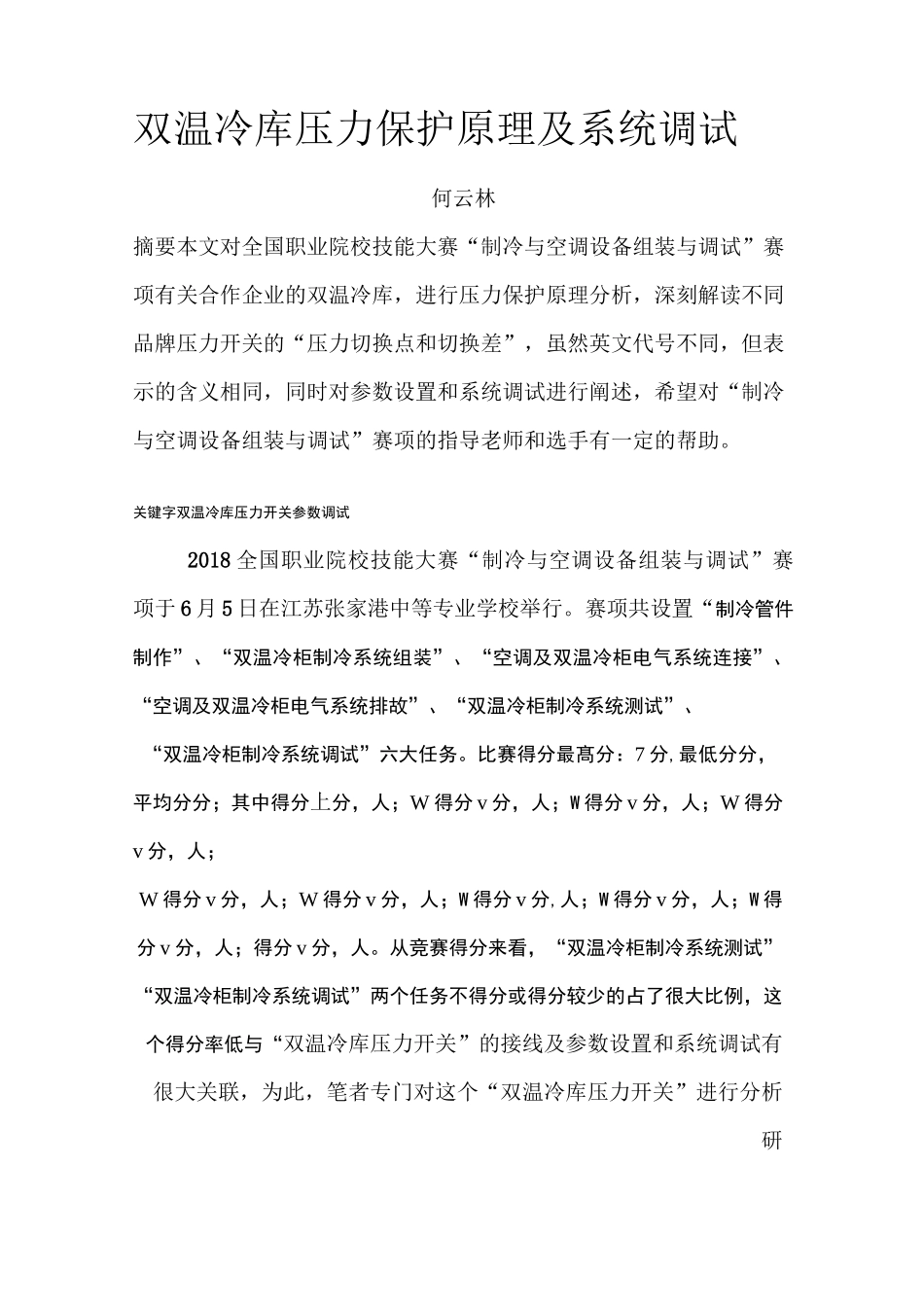

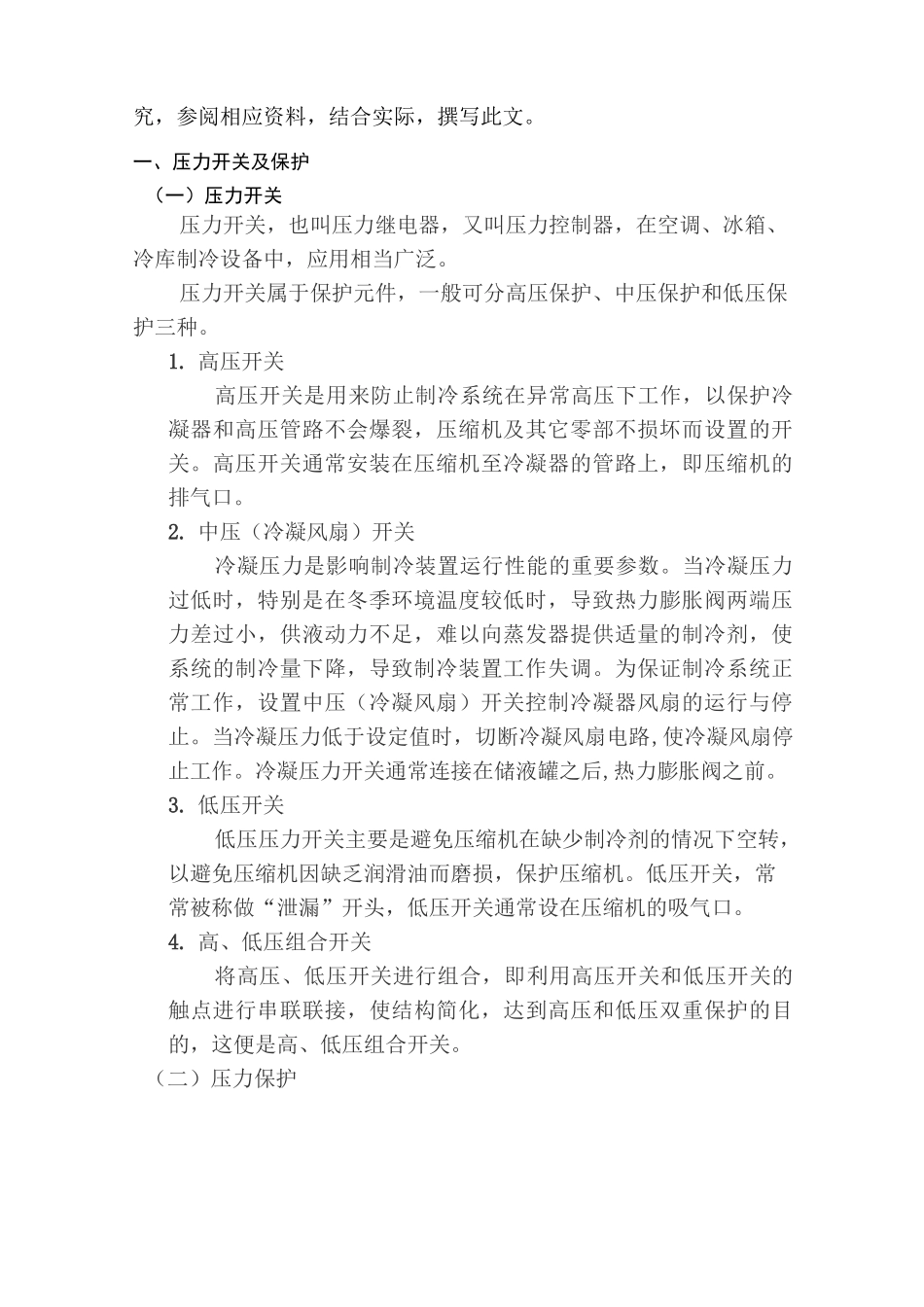

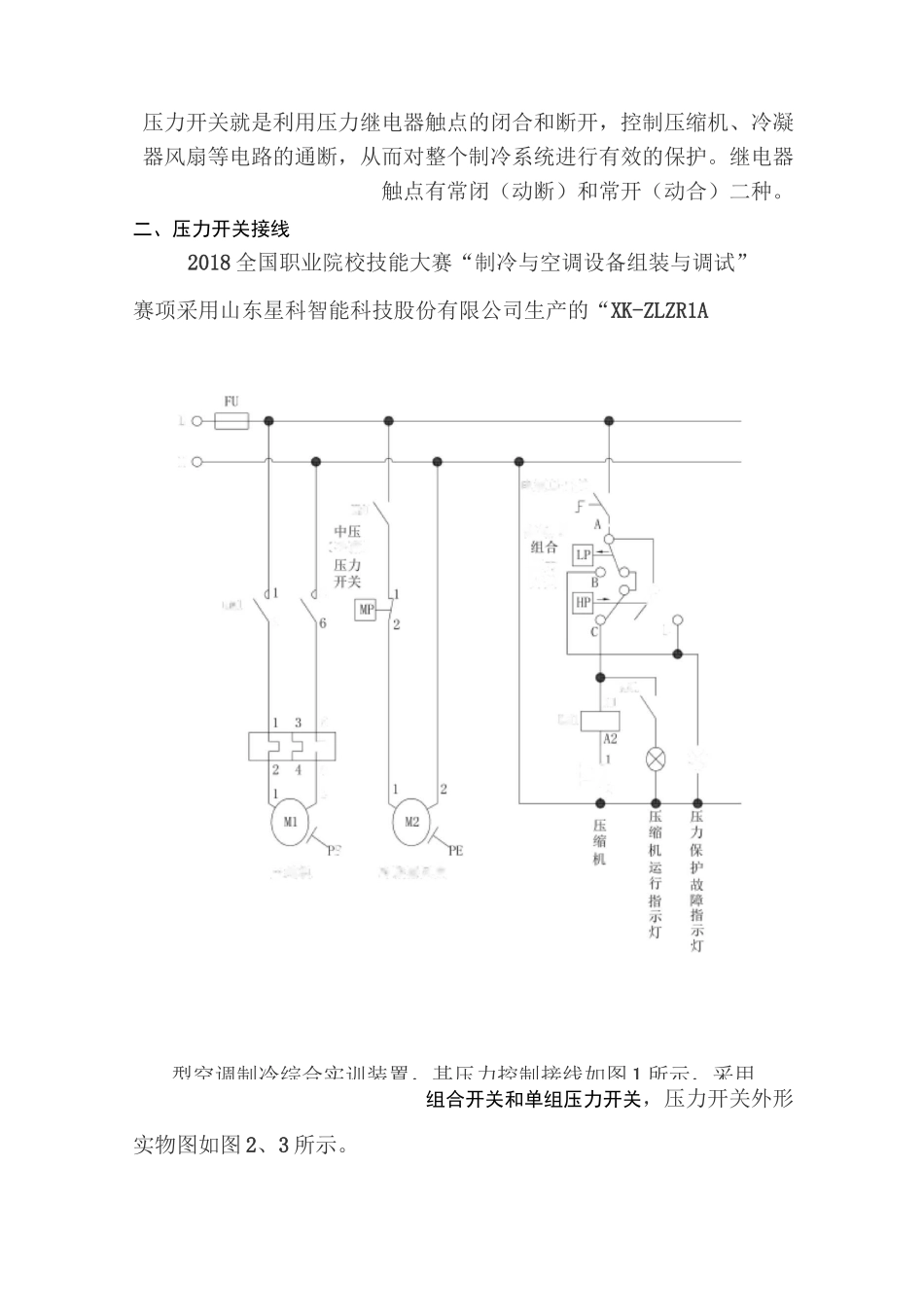

双温冷库压力保护原理及系统调试何云林摘要本文对全国职业院校技能大赛“制冷与空调设备组装与调试”赛项有关合作企业的双温冷库，进行压力保护原理分析，深刻解读不同品牌压力开关的“压力切换点和切换差”，虽然英文代号不同，但表示的含义相同，同时对参数设置和系统调试进行阐述，希望对“制冷与空调设备组装与调试”赛项的指导老师和选手有一定的帮助。关键字双温冷库压力开关参数调试2018全国职业院校技能大赛“制冷与空调设备组装与调试”赛项于6月5日在江苏张家港中等专业学校举行。赛项共设置“制冷管件制作”、“双温冷柜制冷系统组装”、“空调及双温冷柜电气系统连接”、“空调及双温冷柜电气系统排故”、“双温冷柜制冷系统测试”、“双温冷柜制冷系统调试”六大任务。比赛得分最髙分：7分,最低分分，平均分分；其中得分上分，人；W得分v分，人；W得分v分，人；W得分v分，人；W得分v分，人；W得分v分，人；W得分v分,人；W得分v分，人；W得分v分，人；得分v分，人。从竞赛得分来看，“双温冷柜制冷系统测试”“双温冷柜制冷系统调试”两个任务不得分或得分较少的占了很大比例，这个得分率低与“双温冷库压力开关”的接线及参数设置和系统调试有很大关联，为此，笔者专门对这个“双温冷库压力开关”进行分析研究，参阅相应资料，结合实际，撰写此文。一、压力开关及保护（一）压力开关压力开关，也叫压力继电器，又叫压力控制器，在空调、冰箱、冷库制冷设备中，应用相当广泛。压力开关属于保护元件，一般可分高压保护、中压保护和低压保护三种。1.高压开关高压开关是用来防止制冷系统在异常高压下工作，以保护冷凝器和高压管路不会爆裂，压缩机及其它零部不损坏而设置的开关。高压开关通常安装在压缩机至冷凝器的管路上，即压缩机的排气口。2.中压（冷凝风扇）开关冷凝压力是影响制冷装置运行性能的重要参数。当冷凝压力过低时，特别是在冬季环境温度较低时，导致热力膨胀阀两端压力差过小，供液动力不足，难以向蒸发器提供适量的制冷剂，使系统的制冷量下降，导致制冷装置工作失调。为保证制冷系统正常工作，设置中压（冷凝风扇）开关控制冷凝器风扇的运行与停止。当冷凝压力低于设定值时，切断冷凝风扇电路,使冷凝风扇停止工作。冷凝压力开关通常连接在储液罐之后,热力膨胀阀之前。3.低压开关低压压力开关主要是避免压缩机在缺少制冷剂的情况下空转，以避免压缩机因缺乏润滑油而磨损，保护压缩机。低压开关，常常被称做“泄漏”开头，低压开关通常设在压缩机的吸气口。4.高、低压组合开关将高压、低压开关进行组合，即利用高压开关和低压开关的触点进行串联联接，使结构简化，达到高压和低压双重保护的目的，这便是高、低压组合开关。（二）压力保护LNMl95K2IKML5□0n02IKMIA1止缩机拎联器凤扇图1"XK-ZLZR1A型空调制冷综合实训装置压力控制接线图心电源总开*冷高低压压力型空调制冷综合实训装置，其压力控制接线如图1所示，采用压力开关就是利用压力继电器触点的闭合和断开，控制压缩机、冷凝器风扇等电路的通断，从而对整个制冷系统进行有效的保护。继电器触点有常闭（动断）和常开（动合）二种。二、压力开关接线2018全国职业院校技能大赛“制冷与空调设备组装与调试”赛项采用山东星科智能科技股份有限公司生产的“XK-ZLZR1A组合开关和单组压力开关，压力开关外形实物图如图2、3所示。1图2DanfossKP15高fH；压组合开关外形图亠图3DanfossKP1中压壬冷凝风扇）压力开关外形图心CU赛项申报设备是浙江天煌科技实业有限公司生产的“THRHZK-1B型现代制冷与空调系统技能实训装置”该设备的压力接线图如图4所示，采用奉申P830HME高低压力组合开关和奉申P6E中压（冷凝风扇）压力开关，其实物图如图5、6所示。FiWl中冷皈幵L鳥压幡机T►1g]4iiTHRHZK-lB型现代制冷与空调丟统技能实训装置”压力接线圉亠图:浚奉申P830HIVIE高低压力组合开关外形图图6奉申PEE中压F後凝凤扇）压力开关勺卜形图+J三、压力开关参数设置（一）设置参数解读山东星科智能科技股份有限公司生产的“XK-ZLZR1A型空调制冷综合实训装置的髙、低压组合开关、冷凝器（中压）风扇控制开关采用丹佛斯“”组合开...
