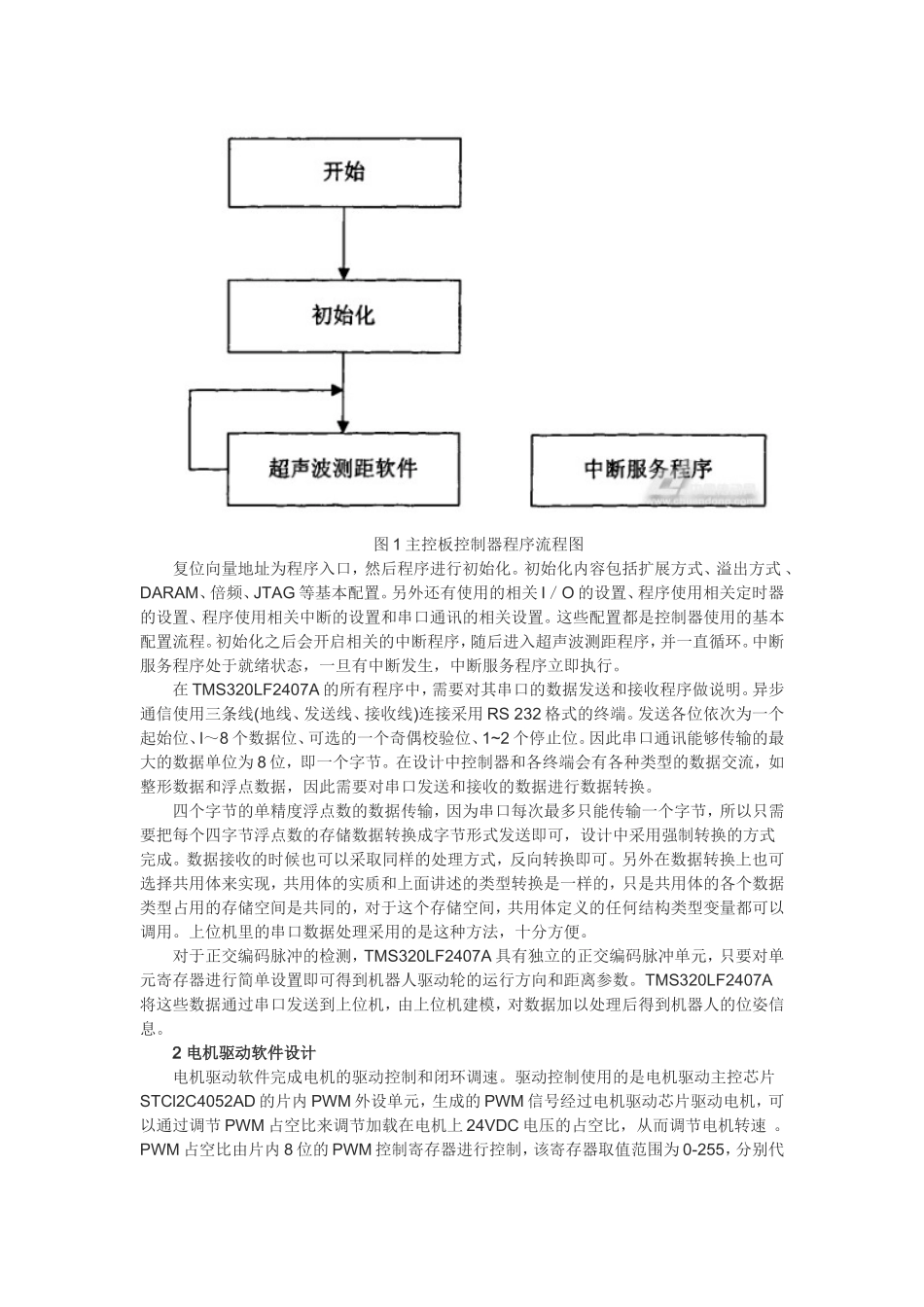

基于机器人运动控制系统软件设计摘要：移动机器人的运动控制主要是完成移动机器人的运动平台，提供一种移动机器人的控制方式。本文通过对移动机器人的研究，实现了基于渡越时间法的超声波测距模块设计，为机器人提供简单方便的障碍物距离检测。本文主要完成对主控板控制器软件设计、电机驱动控制器软件设计和超声波测距软件的设计，使开发系统能够服务于移动机器人研究的通用开发平台。关键词：机器人；运动控制；软件设计；超声波测距中途分类号：TP9文献标识码：B0引言随着计算机、网络、机械电子、信息、自动化以及人工智能等技术的飞速发展，移动机器人的研究进入了一个崭新的阶段。同时，太空资源、海洋资源的开发与利用为移动机器人的发展提供了广阔的空间。目前，智能移动机器人，无人自主车等领域的研究进入了应用的阶段，随着研究的深入，对移动机器人的自主导航能力，动态避障策略，避障时间等方面提出了更高的要求。地面智能机器人路径规划，是行驶在复杂，动态自然环境中的全自主机器人系统的重要环节，而地面智能机器人全地域全自主技术的研究，是当今国内外学术界面临的挑战性问题。智能移动机器人是一类能够通过传感器感知环境和自身状态，实现在有障碍物的环境中面向目标自主运动，从而完成一定功能的机器人系统。移动机器人技术研究综合了路径规划、导航定位、路径跟踪与运动控制等技术。涉及到包括距离探测、视频采集、温湿度以及声光等多种外部传感器，作为移动机器人的输入信息。移动机器人的运动控制主要是完成移动机器人的运动平台，提供一种移动机器人的控制方式。性能良好的移动机器人运动控制系统是移动机器人运行的基础，能够服务于移动机器人研究的通用开发平台。移动机器人技术研究综合了多学科领域的知识，关键技术可分为：路径规划、导航定位、路径跟踪与运动控制技术。路径规划又可分为全局和局部路径规划。全局路径规划是根据移动机器人总体任务进行路径规划，将总体路径任务分解，并建立全局地形数据库；局部路径规划是根据全局规划分解的子任务，结合移动机器人当前状态信息，实时规划可行路径；导航定位技术确定移动机器人在全局地图中的位置，并实时得到机器人与路径跟踪的相对位置关系，其关键技术是多传感器信息处理与数据融合技术。路径跟踪与运动控制技术的任务是控制移动机器人跟踪局部规划给出的路径，结合导航定位系统得到机器人本身状态信息与道路信息，完成航向和速度控制。移动机器人的路径规划、导航控制以及路径跟踪与运动控制技术是相互关联的，任何一个系统的不完善都会导致整体性能的下降。1主控板软件设计主控板硬件完成模块管理、设备通讯及机器人定位脉冲检测等内容。在实际应用中，主控板硬件还负责超声波测距的软件管理。主控板硬件中只有主控板控制器需要进行软件设计。主控板控制器TMS320LF2407A的主要任务是超声波测距的软件设计管理和其他一些基本设置内容，包括电机码盘的正交编码脉冲检测。初始选定TMS320LF2407A作为主控板控制器是考虑到此控制系统可以作为以后机器人应用的平台，可以在TMS320LF2407A里嵌入实时系统，提升系统性能，方便接口开发。主控板控制器的软件设计内容包括模块初始化、串口通讯、正交编码脉冲检测和超声波测距软件。这里介绍模块初始化串口通讯和正交编码脉冲检测等内容。图1主控板控制器程序流程图。图1主控板控制器程序流程图复位向量地址为程序入口，然后程序进行初始化。初始化内容包括扩展方式、溢出方式、DARAM、倍频、JTAG等基本配置。另外还有使用的相关I／O的设置、程序使用相关定时器的设置、程序使用相关中断的设置和串口通讯的相关设置。这些配置都是控制器使用的基本配置流程。初始化之后会开启相关的中断程序，随后进入超声波测距程序，并一直循环。中断服务程序处于就绪状态，一旦有中断发生，中断服务程序立即执行。在TMS320LF2407A的所有程序中，需要对其串口的数据发送和接收程序做说明。异步通信使用三条线(地线、发送线、接收线)连接采用RS232格式的终端。发送各位依次为一个起始位、l～8个数据位、可选的一个奇偶校验位、1~2个停止位。因此串口通讯能够传输的最大的...
