第2讲-移动通信概述二-06级VIP专享VIP免费

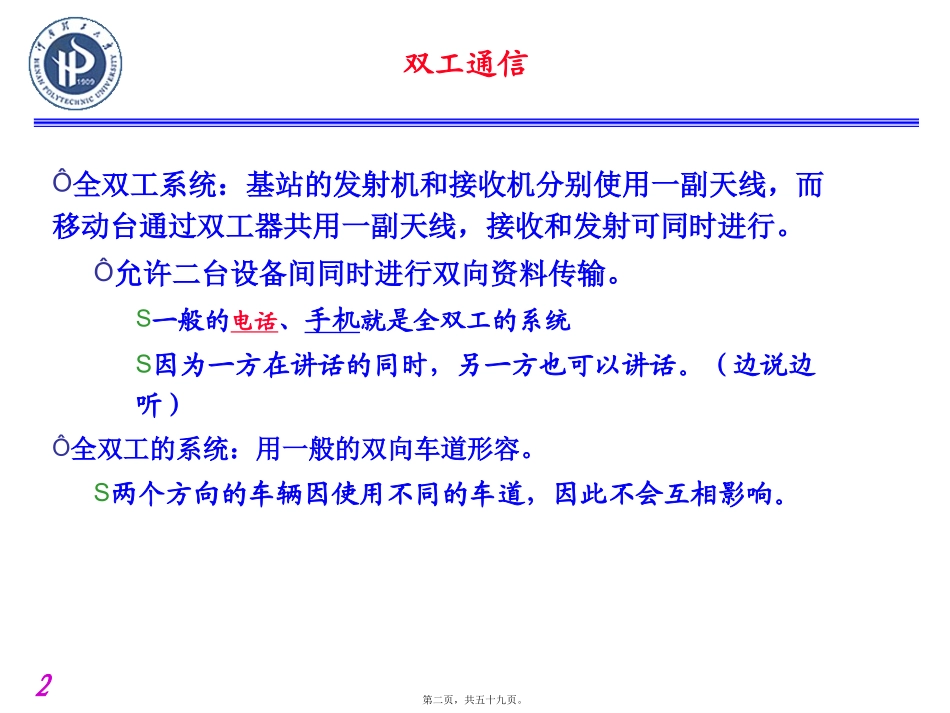

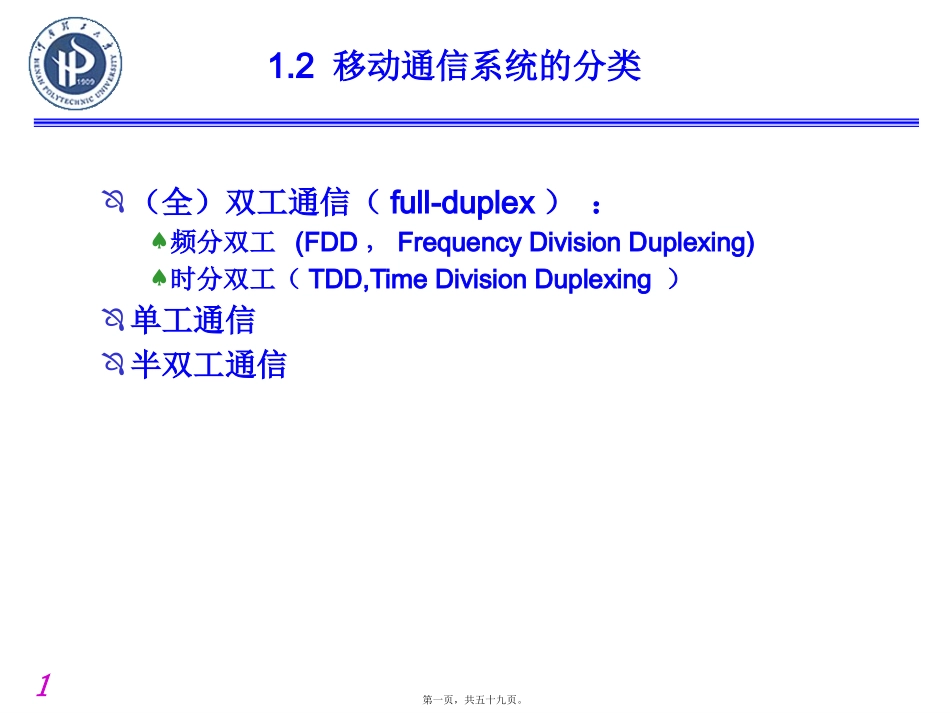

11.2移动通信系统的分类（全）双工通信（full-duplex）：ª频分双工(FDD，FrequencyDivisionDuplexing)ª时分双工（TDD,TimeDivisionDuplexing）单工通信半双工通信第一页，共五十九页。2Ô全双工系统：基站的发射机和接收机分别使用一副天线，而移动台通过双工器共用一副天线，接收和发射可同时进行。Ô允许二台设备间同时进行双向资料传输。S一般的电话、手机就是全双工的系统S因为一方在讲话的同时，另一方也可以讲话。（边说边听）Ô全双工的系统：用一般的双向车道形容。S两个方向的车辆因使用不同的车道，因此不会互相影响。双工通信第二页，共五十九页。3图3双工通信·¢Éä»úf1½ÓÊÕ»úÊÜ»°Æ÷f2·¢Éä»ú½ÓÊÕ»úÊÜ»°Æ÷»ùÕ¾Òƶ¯Ì¨Ë«¹¤Æ÷f2f1ËÍ»°Æ÷ËÍ»°Æ÷f1f2双工通信第三页，共五十九页。4FDD(FrequencyDivisionDuplexing)890MHz915MHz935MHz960MHz双工间隔45MHz图4FDD上行（f1）Ô频分双工（FDD）:是利用频率分隔技术来区分发送与接收的信号。S上行的话音（或数据）与下行的话音（或数据）使用一对不同频率的信道，两个信道相差一定的频率间隔（称为“双工间隔”）。下行（F1）上行（f30）下行（F30）用户1：用户2：F用户发送，基站接收频段：F用户接收，基站发送频段：f1F1f30F30……例：第四页，共五十九页。5TDD(TimeDivisionDuplexing)890960周期性的帧（帧长4.615ms）图4TDD上行时隙下行时隙Ô时分双工（TDD）:是利用时间分隔技术来区分发送与接收的信号。S上行的话音（或数据）与下行的话音（或数据）均使用某个频率上的一帧中的不同时隙作为信道，两个信道相差一定的时间间隔（称为“时隙”）。Ø8个时隙/帧时隙(ts,timeslot)使用频率f1使用频率f30f30f1用户1：用户2：例：915935第五页，共五十九页。6单工通信u单向通信：只支持数据在一个方向上传输。如无线电广播、电视广播、寻呼机都是单向通信。u单工通信：用户按动PTT(PutToTalk，按讲开关)开关，双方电台交替地进行收信和发信。按下PTT发信（讲话），释放PTT收信（听话）。S同频/异频单工：根据收、发频率的异同u实际应用：单工制一般适用于专业性强的通信系统。如出租车（或保安）使用的对讲机系统、交通指挥等公安系统。第六页，共五十九页。7图5单工通信·¢Éä»úf1(f1)½ÓÊÕ»úËÍÊÜ»°Æ÷f1(f2)PTT·¢Éä»ú½ÓÊÕ»úËÍÊÜ»°Æ÷PTTf1(f1)f1(f2)µç̨¼×µç̨ÒÒ单工通信第七页，共五十九页。8半双工u半双工系统：S基站采用双工，移动台采用单工的“按讲”方式，即按下PTT开关，发射机才开始工作，而接收机总是工作的。S在九十年代中期的全双工集群通信系统中，号称“小大哥大”的跨段集群半双工手持对讲机和车载机曾经有过短暂的风光，后随大哥大的普及，很快淘汰。第八页，共五十九页。9半双工通信发话器受话器发射机接收机ATRf1f2TRf1f2B天线共用器图6半双工方式第九页，共五十九页。10第1章概论1.1移动通信的发展历史1.2移动通信系统的分类1.3常用的移动通信系统1.4移动通信的基本技术第十页，共五十九页。111.2常用无线通信系统无线寻呼无绳电话集群移动通信系统移动卫星系统蜂窝移动通信系统第十一页，共五十九页。12无线电寻呼系统定义：无线电寻呼系统是一种单向通信系统。无线电寻呼系统的用户设备是袖珍式接收机，俗称“BB机”。¹«Óõ绰ÍøÎÞÏßµçÑ°ºô¿ØÖÆÖÐÐļ°Ö÷·¢Éą̈Óû§»Ø··¢Éą̈·¢Éą̈图7无线电寻呼系统示意图第十二页，共五十九页。131.2常用无线通信系统无线寻呼无绳电话集群移动通信系统移动卫星系统蜂窝移动通信系统第十三页，共五十九页。14无绳电话无绳电话(CT,CordlessTelephone)：PSTN交换机座机手柄…电缆(绳)MS手机BS座机几十～几百米小功率：10mw公共电话交换网(PSTN，PublicSwitchingTelephoneNetwork)基站(BS，BaseStation)移动台(MS，MobileStation)图8无绳电话系统第十四页，共五十九页。15CT2.4GHzDECT数字无绳电话:DECT（DigitalEnhancedCordlessTelecommunication)系统是由欧洲电...
